| Content | Caracteristici
| PARAMETRU |
VALOARE |

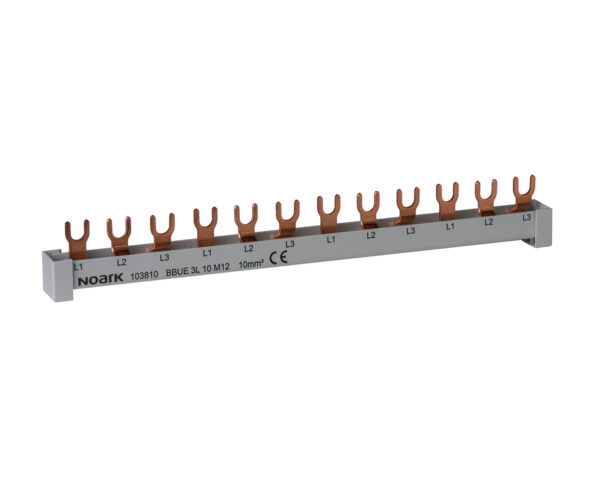

| Lungime |
1012 |
| Tipul de conexiune electrică |
Furcă |
| Tensiune nominală maximă operațională Ue |
230 |
| Secțiune transversală |
16 |
| Dimensiunea pasului |
18 |
| Potrivit pentru dispozitive cu contact auxiliar |
NU |
| Potrivit pentru numărul de dispozitive |
54 |
| Izolat |
DA |
| Număr de distanțe modulare |
54 |
| Număr faze |
1 |
| Curent nominal permanent Iu |
80 |
| Număr poli |
1 |
| Potrivit pentru dispozitive cu baretă de N-ul |
NU |
|
| gama |
Noua Unica |
| accesorii / piese de schimb |
Accesoriu de instalare |
| tip produs sau componenta |
Obturator |
| numar module |
1 modul |
| prezentare dispozitiv |
Rama |
| mod de fixare |
Clipsare |
| culoare |
Alb (RAL 9003) |
Suplimentare
| finisaj suprafata |
Lucios |
| material |
Termoplastic stabilizat ABS-UV: placa centrala |
| tip de ambalaj |
Flow-pack |
| rezistenta la agenti chimici |
Rezistent la alcool (70%)
Rezistent la alcool (96%)
Rezistent la acid A-lactic
Rezistent la amoni cuaternar diluat
Rezistent la inalbitor diluat
Rezistent la amoniac diluat
Rezistent la apa cu sapun
Rezistent la detergent de cristal
Rezistent la peroxid de hidrogen 10 volume
Rezistent la hexan |
Mediu
| grad de protectie IK |
IK04 |
| grad de protectie IP |
IP20 |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
2,2 cm |
| Latime prima forma de impachetare |
2,3 cm |
| Lungime prima forma de impachetare |
4,5 cm |
| Greutate prima forma de impachetare |
6,0 g |
| Unitate de masura pentru a doua forma de impachetare |
BB1 |
| Numar unitati in a doua forma de impachetare |
20 |
| Inaltime a doua forma de impachetare |
12,7 cm |
| Latime a doua forma de impachetare |
12,5 cm |
| Lungime a doua forma de impachetare |
18,3 cm |
| Greutate a doua forma de impachetare |
183,0 g |
| Unitate de masura pentru a treia forma de impachetare |
S04 |
| Numar unitati in a treia forma de impachetare |
360 |
| Inaltime a treia forma de impachetare |
30,0 cm |
| Latime a treia forma de impachetare |
40,0 cm |
| Lungime a treia forma de impachetare |
60,0 cm |
| Greutate a treia forma de impachetare |
4,055 kg |
| TABLOU ELECTRIC 12 SIGURANTE APLICABIL NOARK PNS 12T – 101498 – este destinat in principal pentru aplicatii casnice. Modelul se potriveste pentru o montare aparenta. Livrarea include usa de inchidere, sina DIN, terminale N + PE, obturatoare pentru a acoperii statiile goale, materiale de montaj.
| PARAMETRU |
VALOARE |
| Număr de rânduri |
1 |
| Distanța dintre echipamentele modulare |
12 |
| Material carcasă |
Plastic |
| Adâncime montare |
0 |
| Cu placă de montare |
NU |
| Extensie posibilă |
NU |
| Culoare |
Alb |
| Metodă de montare |
Montaj aparent |
| Înălțime |
236 |
| Tipul capacului |
Ușă |
| Modelul capacului |
Închis |
| Grad de protecție (IP) |
IP40 |
| Cu lacăt |
NU |
| Capac/ușă transparentă |
DA |
| Lățime |
287 |
| Adâncime |
112 |
| Șină DIN |
DA |
| Număr RAL |
|
| Versiune EMC |
NU |
|
| gama |
PowerLogic |
| nume produs |
CT |
| tip produs sau componenta |
Transformator de curent |
| curent secundar |
5 A |
| clasa de precizie |
Clasa 0.5 la 12 VA
Clasa 1 la 15 VA |
| [In] curent nominal |
600 A |
Suplimentare
| tip transformator de curent |
Pe picioare izolante pentru bara colectoare si cablu |
| raport transformator de curent |
600/5 |
| [Ith] curent termic conventional in aer liber |
36 kA |
| curent de rezistenta dinamic |
2.5 Ith |
| factor de siguranta maxim |
5 |
| [Ue] tensiune nominala |
< 720 V c.a. 50/60 Hz |
| [Ui] tensiunea nominala de izolatie |
3 kV |
| mod de montare |
Cu suruburi
Clipsabil
Surub de blocare izolat |
| suport de montare |
Sina DIN
Placa de montare
Bara colectoare |
| latime |
Exterior 70 mm
Interior 41 mm |
| înălţime |
Exterior:95 mm
Interior:41 mm |
| adancime |
Rama:45 mm
Total:65 mm |
| diametru |
32 mm |
| greutate produs |
0,449 kg |
| [Uimp] tensiune de tinere la impuls |
3 kV |
| clasa de izolatie electrica |
Clasa B |
| diametru exterior cablu |
32 mm |
| deschidere a barelor |
32.5 x 20.5
25.5 x 25.5
40.5 x 10.5 |
| etansare |
Without |
Mediu
| standarde |
VDE 0414
IEC 61869-2 |
| certificari produs |
UE
EAC |
| grad de protectie IP |
IP20 |
| umiditate relativa |
0…95 % |
| temperatura ambientala de functionare |
-25…60 °C |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
7,500 cm |
| Latime prima forma de impachetare |
9,100 cm |
| Lungime prima forma de impachetare |
12,000 cm |
| Greutate prima forma de impachetare |
450 g |
| Unitate de masura pentru a doua forma de impachetare |
S03 |
| Numar unitati in a doua forma de impachetare |
25 |
| Inaltime a doua forma de impachetare |
30,000 cm |
| Latime a doua forma de impachetare |
30,000 cm |
| Lungime a doua forma de impachetare |
40,000 cm |
| Greutate a doua forma de impachetare |
11,691 kg |
Garanție contractuala
| Garantie |
18 luni |
|
| gama |
Acti 9 |
| gama de produse |
Acti9 iEM3000 |
| nume scurt al dispozitivului |
IEM3350 |
| tip produs sau componenta |
Contor de energie |
Suplimentare
| descriere poli |
3P + N
3P
1P + N |
| tip de masurare |
Energie activa
Curent
Tensiune
Putere activa |
| domeniu de utilizare al dispozitivului |
Partial meter
Sub billing |
| clasa de precizie |
Clasa 1 energie activa conformitate cu IEC 62053-21
Clasa 1 energie activa conformitate cu IEC 61557-12
Clasa B energie activa conformitate cu EN 50470-3 |
| input type |
Intrare directa |
| [In] curent nominal |
125 A |
| tensiune nominala |
100…277 V
173…480 V |
| frecventa retea electrica |
50 Hz
60 Hz |
| tip tehnologie |
Electronic |
| tip afisaj |
Ecran LCD |
| rata de esantionare |
32 samples/cycle |
| curentul de masura |
0…125 A |
| valoarea maxima masurata |
99999999.9 kWh |
| protocol port de comunicare |
Modbus RTU la 9.6, 19.2 and 38.4 kbauds par/impar sau lipsa, izolatie 4000 V |
| suport pentru port de comunicatie |
Bornă cu șurub RS485 |
| semnalizare locala |
Verde indicator luminos alimentat
Galben intermitent LED accuracy checking
Galben indicator luminos communications are active on the Modbus port (Modbus) |
| numar de intrari |
0 |
| numar de iesiri |
0 |
| mod de montare |
Clipsabil |
| suport de montare |
Sina DIN |
| conexiuni - borne |
Borne cu surub 50 mm² cablu(ri) |
| categorie de supratensiune |
III |
| standarde |
BS EN 61557-12
IEC 61557-12
EN 61557-12
BS EN 61326-1
IEC 61326-1
EN 61326-1
BS EN 62052-11
IEC 62052-11
EN 62052-11
BS EN 62053-21
IEC 62053-21
EN 62053-21
BS EN 62052-31
IEC 62052-31
EN 62052-31
BS EN 61010-1
EN 61010-1
IEC 61010-1
UNE 20315
BS EN 61010-2-30
IEC 61010-2-30
EN 61010-2-30
UL 61010-2-30
ANSI C12.16 |
| certificari produs |
UE conformitate cu IEC 61010-1 (siguranta)
UE conformitate cu EN 61557-12 (power monitor)
UE conformitate cu EN/IEC 61326-1 (EMC Directiva de compatibilitate electromagnetica)
UKCA conformitate cu BS EN 61010-1 (siguranta)
UKCA conformitate cu BS EN 61557-12 (power monitor)
UKCA conformitate cu BS EN 61326-1 (EMC Directiva de compatibilitate electromagnetica)
CULus conformitate cu UNE 20315 (siguranta)
CULus conformitate cu EN 61010-1 (siguranta)
EAC (sub-meter)
RCM conformitate cu NMI M 6-1
KZ
NMI conformitate cu NMI M 6-1 |
Mediu
| grad de protectie IP |
Panou frontal:IP40 conformitate cu SR EN 60529
Corpul dispozitivului:IP20 conformitate cu SR EN 60529 |
| grad de poluare |
2 |
| umiditate relativa |
5…95 % la 50 °C |
| temperatura ambientala de utilizare |
-25…60 °C - IEC |
| temperatura de depozitare |
-40…85 °C |
| altitudine de functionare |
< 2000 m |
| culoare |
Alb |
| pasi de 9 mm |
14 |
| latime |
126 mm |
| inaltime |
103,2 mm |
| adancime |
69,3 mm |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
8,5 cm |
| Latime prima forma de impachetare |
11 cm |
| Lungime prima forma de impachetare |
13 cm |
| Greutate prima forma de impachetare |
590 g |
| Unitate de masura pentru a doua forma de impachetare |
S03 |
| Numar unitati in a doua forma de impachetare |
16 |
| Inaltime a doua forma de impachetare |
30 cm |
| Latime a doua forma de impachetare |
30 cm |
| Lungime a doua forma de impachetare |
40 cm |
| Greutate a doua forma de impachetare |
11356 g |
| Unitate de masura pentru a treia forma de impachetare |
P12 |
| Numar unitati in a treia forma de impachetare |
384 |
| Inaltime a treia forma de impachetare |
80 cm |
| Latime a treia forma de impachetare |
120 cm |
| Lungime a treia forma de impachetare |
110 cm |
| Greutate a treia forma de impachetare |
281544 g |
|
| gama |
Easy9 |
| tip produs sau componenta |
Residual current breaker with overcurrent protection (RCBO) |
| Poli |
1P + N |
| pozitie neutrului |
Stanga |
| numarul polilor protejati |
1 |
| [In] curent nominal |
10 A |
| tip retea electrica |
C.a. |
| tehnologie unitate de declansare |
Termo-magnetic |
| cod pentru curba |
C |
| sensibilitatea legaturii la pamant |
10 mA |
| temporizare protectie pentru scurgeri la pamant |
Instantaneu |
| clasa de protectie pentru scurgeri la pamant |
Type AC |
| capacitate de rupere |
4500 A |
Suplimentare
| domeniu de utilizare al dispozitivului |
Protectie |
| locatia dispozitivului in sistem |
Iesire |
| frecventa retea electrica |
50 Hz |
| [Ue] tensiunea de functionare |
230 V c.a. 50 Hz |
| limita de declansare magnetica |
5...10 x In |
| capacitate nominala de rupere si realizare |
4500 A |
| [Uimp] tensiune nominala de tinere la impuls |
4 kV |
| indicator de pozitie contact |
Da |
| tip de control |
Comutare |
| suport de montare |
Sina DIN |
| mod de montare |
Clipsabil |
| pasi de 9 mm |
4 |
| inaltime |
82 mm |
| latime |
36 mm |
| adancime |
70,5 mm |
| durabilitate mecanica |
10000 cic |
| durabilitate electrica |
4000 cic |
| conexiuni - borne |
Terminal tip tunel (sus sau jos) 1…16 mm² rigid
Terminal tip tunel (sus sau jos) 1…16 mm² flexibil |
| cuplu de strangere |
2 N.m sus sau jos |
| protectie de scurgere la pamant |
Inglobat |
Mediu
| standarde |
SR EN 61009-1 |
| grad de protectie IP |
IP20
IP40 (carcasa modulara) |
| tropicalizare |
2 conformitate cu IEC 60068-2-30 |
| umiditate relativa |
95 % la 55 °C |
| temperatura ambientala de functionare |
-5…60 °C |
| temperatura de depozitare |
-40…85 °C |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
4,000 cm |
| Latime prima forma de impachetare |
8,500 cm |
| Lungime prima forma de impachetare |
10,000 cm |
| Greutate prima forma de impachetare |
205,000 g |
| Unitate de masura pentru a doua forma de impachetare |
S03 |
| Numar unitati in a doua forma de impachetare |
60 |
| Inaltime a doua forma de impachetare |
30,000 cm |
| Latime a doua forma de impachetare |
30,000 cm |
| Lungime a doua forma de impachetare |
40,000 cm |
| Greutate a doua forma de impachetare |
12,725 kg |
| Unitate de masura pentru a treia forma de impachetare |
P12 |
| Numar unitati in a treia forma de impachetare |
480 |
| Inaltime a treia forma de impachetare |
45,000 cm |
| Latime a treia forma de impachetare |
80,000 cm |
| Lungime a treia forma de impachetare |
120,000 cm |
| Greutate a treia forma de impachetare |
113,800 kg |
|
Recenzii
Nu există recenzii până acum.
