Content |
gama de produse |
Easy Harmony XA2 |
Tip produs sau componenta |
Buton complet |
nume scurt al dispozitivului |
XA2 |
material rama |
Plastic |
material inel de fixare |
Plastic |
Suplimentar
diametrul de montaj |
22,5 mm |
cantitate indivizibila de vanzare |
1 |
tratament protector |
TC |
pozitie de operare |
Orice pozitie |
centru de fixare |
>= 30 x 40 mm (panou) - grosime: 1…5 mm |
mod de fixare |
Fixing nut 2…2,4 N.m |
forma a capului unitatii de semnalizare |
Rotund |
tip de operator |
Revenire cu arc |
profil utilizator |
Alb Incastrat, sageata (negru) |
tip si compozitie contacte |
1 NO |
operare contacte |
Decuplare lenta |
durabilitate mecanica |
1500000 cic |
conexiuni - borne |
Borna cu clema cu surub, <= 2 x 1.5 mm²
Borna cu clema cu surub, <= 1 x 2.5 mm²
Borna cu clema cu surub, >= 1 x 0.5 mm²
Borne Faston, dimensiune conexiune6.3 mm |
cuplu de strangere |
0,8 N.m |
protectie la scurtcircuit |
10 A gL fuse conformitate cu IEC 60269-1 |
[Ith] curent termic conventional in aer liber |
10 A |
[Ui] tensiune nominala de izolatie |
600 V conformitate cu IEC 60947-1 |
[Uimp] tensiune de tinere la impuls |
6 kV conformitate cu IEC 60947-1 |
[Ie] curent nominal de utilizare |
3 A la 240 V, AC-15, A600
0,27 A la 250 V, DC-13, Q600 |
durabilitate electrica |
500000 cic, AC-15, 3 A la 230 V, rata de functionare <60 cic/mn, factor de sarcina: 0,5 conformitate cu SR EN 60947-5-4
500000 cic, DC-13, 0,2 A la 110 V, rata de functionare <60 cic/mn, factor de sarcina: 0,5 |
securitatea electrica IEC 60947-5-4 |
Λ < 10exp(-8) la 24 V |
latime |
30 mm |
inaltime |
42 mm |
adancime |
54,7 mm |
greutate neta |
0,032 kg |
capac/operator sau culoare lentila |
Alb |
tip de operator |
Revenire cu arc |
Mediu
temperatura ambietala pentru depozitare |
-40…70 °C |
temperatura ambientala de functionare |
-25…55 °C |
categorie de supratensiune |
Class I conformitate cu IEC 536 |
grad de protectie IP |
IP65 conformitate cu SR EN 60529 |
grad de protectie IK |
IK03 conformitate cu SR EN 60529 |
standarde |
GB 14048.5
IEC 60947-1
SR EN 60947-5-1
GB 14048.1 |
certificari produs |
CCC
UE |
rezistenta la vibratii |
10 gn (f= 40…500 Hz) conformitate cu IEC 60068-2-6 |
rezistenta la socuri |
70 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27 |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
1,475 cm |
Latime prima forma de impachetare |
3,939 cm |
Lungime prima forma de impachetare |
4,268 cm |
Greutate prima forma de impachetare |
30,0 g |
Garanție contractuală
Garantie |
18 luni |
|
gama de produse |
Easy Harmony XA2 |
Tip produs sau componenta |
Buton complet |
nume scurt al dispozitivului |
XA2 |
material rama |
Plastic |
material inel de fixare |
Plastic |
Suplimentar
diametrul de montaj |
22,5 mm |
cantitate indivizibila de vanzare |
1 |
tratament protector |
TC |
pozitie de operare |
Orice pozitie |
centru de fixare |
>= 30 x 40 mm (panou) - grosime: 1…5 mm |
mod de fixare |
Fixing nut 2…2,4 N.m |
forma a capului unitatii de semnalizare |
Rotund |
tip de operator |
Revenire cu arc |
profil utilizator |
Alb Incastrat |
tip si compozitie contacte |
1 NO |
operare contacte |
Decuplare lenta |
durabilitate mecanica |
1500000 cic |
conexiuni - borne |
Borna cu clema cu surub, <= 2 x 1.5 mm²
Borna cu clema cu surub, <= 1 x 2.5 mm²
Borna cu clema cu surub, >= 1 x 0.5 mm²
Borne Faston, dimensiune conexiune6.3 mm |
cuplu de strangere |
0,8 N.m |
protectie la scurtcircuit |
10 A gL fuse conformitate cu IEC 60269-1 |
[Ith] curent termic conventional in aer liber |
10 A |
[Ui] tensiune nominala de izolatie |
600 V conformitate cu IEC 60947-1 |
[Uimp] tensiune de tinere la impuls |
6 kV conformitate cu IEC 60947-1 |
[Ie] curent nominal de utilizare |
3 A la 240 V, AC-15, A600
0,27 A la 250 V, DC-13, Q600 |
durabilitate electrica |
500000 cic, AC-15, 3 A la 230 V, rata de functionare <60 cic/mn, factor de sarcina: 0,5 conformitate cu SR EN 60947-5-4
500000 cic, DC-13, 0,2 A la 110 V, rata de functionare <60 cic/mn, factor de sarcina: 0,5 |
securitatea electrica IEC 60947-5-4 |
Λ < 10exp(-8) la 24 V |
latime |
30 mm |
inaltime |
42 mm |
adancime |
54,7 mm |
greutate neta |
0,032 kg |
capac/operator sau culoare lentila |
Alb |
tip de operator |
Revenire cu arc |
Mediu
temperatura ambietala pentru depozitare |
-40…70 °C |
temperatura ambientala de functionare |
-25…55 °C |
categorie de supratensiune |
Class I conformitate cu IEC 536 |
grad de protectie IP |
IP65 conformitate cu SR EN 60529 |
grad de protectie IK |
IK03 conformitate cu SR EN 60529 |
standarde |
SR EN 60947-5-1
IEC 60947-1
GB 14048.5
GB 14048.1 |
certificari produs |
CCC
UE |
rezistenta la vibratii |
10 gn (f= 40…500 Hz) conformitate cu IEC 60068-2-6 |
rezistenta la socuri |
70 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27 |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
3,5 cm |
Latime prima forma de impachetare |
4,0 cm |
Lungime prima forma de impachetare |
6,0 cm |
Greutate prima forma de impachetare |
33,0 g |
Unitate de masura pentru a doua forma de impachetare |
S02 |
Numar unitati in a doua forma de impachetare |
100 |
Inaltime a doua forma de impachetare |
15,0 cm |
Latime a doua forma de impachetare |
30,0 cm |
Lungime a doua forma de impachetare |
40,0 cm |
Greutate a doua forma de impachetare |
3,537 kg |
Unitate de masura pentru a treia forma de impachetare |
P06 |
Numar unitati in a treia forma de impachetare |
1600 |
Inaltime a treia forma de impachetare |
75,0 cm |
Latime a treia forma de impachetare |
80,0 cm |
Lungime a treia forma de impachetare |
60,0 cm |
Greutate a treia forma de impachetare |
64,592 kg |
Garanție contractuală
Garantie |
18 luni |
|
gama de produse |
Easy Harmony XA2 |
Tip produs sau componenta |
Buton complet |
nume scurt al dispozitivului |
XA2 |
material rama |
Plastic |
material inel de fixare |
Plastic |
Suplimentar
diametrul de montaj |
22,5 mm |
cantitate indivizibila de vanzare |
1 |
tratament protector |
TC |
pozitie de operare |
Orice pozitie |
centru de fixare |
>= 30 x 40 mm (panou) - grosime: 1…5 mm |
mod de fixare |
Fixing nut 2…2,4 N.m |
forma a capului unitatii de semnalizare |
Rotund |
tip de operator |
Revenire cu arc |

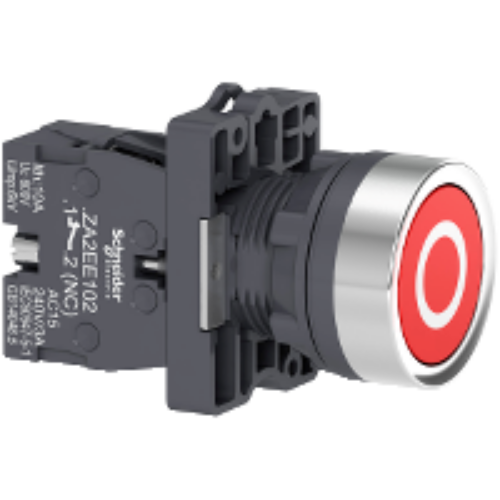

profil utilizator |
Rosu Incastrat |
tip si compozitie contacte |
1 NC |
operare contacte |
Decuplare lenta |
deschidere pozitiva |
Cu contact NC conformitate cu IEC 60947-5-1 anexa K |
durabilitate mecanica |
1500000 cic |
conexiuni - borne |
Borna cu clema cu surub, <= 2 x 1.5 mm²
Borna cu clema cu surub, <= 1 x 2.5 mm²
Borna cu clema cu surub, >= 1 x 0.5 mm²
Borne Faston, dimensiune conexiune6.3 mm |
cuplu de strangere |
0,8 N.m |
protectie la scurtcircuit |
10 A gL fuse conformitate cu IEC 60269-1 |
[Ith] curent termic conventional in aer liber |
10 A |
[Ui] tensiune nominala de izolatie |
600 V conformitate cu IEC 60947-1 |
[Uimp] tensiune de tinere la impuls |
6 kV conformitate cu IEC 60947-1 |
[Ie] curent nominal de utilizare |
3 A la 240 V, AC-15, A600
0,27 A la 250 V, DC-13, Q600 |
durabilitate electrica |
500000 cic, AC-15, 3 A la 230 V, rata de functionare <60 cic/mn, factor de sarcina: 0,5 conformitate cu SR EN 60947-5-4
500000 cic, DC-13, 0,2 A la 110 V, rata de functionare <60 cic/mn, factor de sarcina: 0,5 |
securitatea electrica IEC 60947-5-4 |
Λ < 10exp(-8) la 24 V |
latime |
30 mm |
inaltime |
42 mm |
adancime |
54,7 mm |
greutate neta |
0,032 kg |
capac/operator sau culoare lentila |
Rosu |
tip de operator |
Revenire cu arc |
Mediu
temperatura ambietala pentru depozitare |
-40…70 °C |
temperatura ambientala de functionare |
-25…55 °C |
categorie de supratensiune |
Class I conformitate cu IEC 536 |
grad de protectie IP |
IP65 conformitate cu SR EN 60529 |
grad de protectie IK |
IK03 conformitate cu SR EN 60529 |
standarde |
SR EN 60947-5-1
GB 14048.5
IEC 60947-1
GB 14048.1 |
certificari produs |
CCC
UE |
rezistenta la vibratii |
10 gn (f= 40…500 Hz) conformitate cu IEC 60068-2-6 |
rezistenta la socuri |
70 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27 |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
3,300 cm |
Latime prima forma de impachetare |
3,300 cm |
Lungime prima forma de impachetare |
6,350 cm |
Greutate prima forma de impachetare |
34,000 g |
Unitate de masura pentru a doua forma de impachetare |
BB1 |
Numar unitati in a doua forma de impachetare |
5 |
Inaltime a doua forma de impachetare |
5,000 cm |
Latime a doua forma de impachetare |
5,000 cm |
Lungime a doua forma de impachetare |
15,000 cm |
Greutate a doua forma de impachetare |
170,000 g |
Unitate de masura pentru a treia forma de impachetare |
S02 |
Numar unitati in a treia forma de impachetare |
100 |
Inaltime a treia forma de impachetare |
15,000 cm |
Latime a treia forma de impachetare |
30,000 cm |
Lungime a treia forma de impachetare |
40,000 cm |
Greutate a treia forma de impachetare |
3,737 kg |
Garanție contractuală
Garantie |
18 luni |
|
gama de produse |
Easy Harmony XA2 |
Tip produs sau componenta |
Buton complet |
nume scurt al dispozitivului |
XA2 |
material rama |
Plastic |
material inel de fixare |
Plastic |
Suplimentar
diametrul de montaj |
22,5 mm |
cantitate indivizibila de vanzare |
1 |
tratament protector |
TC |
pozitie de operare |
Orice pozitie |
centru de fixare |
>= 30 x 40 mm (panou) - grosime: 1…5 mm |
mod de fixare |
Fixing nut 2…2,4 N.m |
forma a capului unitatii de semnalizare |
Rotund |
tip de operator |
Revenire cu arc |
profil utilizator |
Verde Incastrat |
tip si compozitie contacte |
1 NO |
operare contacte |
Decuplare lenta |
durabilitate mecanica |
1500000 cic |
conexiuni - borne |
Borna cu clema cu surub, <= 2 x 1.5 mm²
Borna cu clema cu surub, <= 1 x 2.5 mm²
Borna cu clema cu surub, >= 1 x 0.5 mm²
Borne Faston, dimensiune conexiune6.3 mm |
cuplu de strangere |
0,8 N.m |
protectie la scurtcircuit |
10 A gL fuse conformitate cu IEC 60269-1 |
[Ith] curent termic conventional in aer liber |
10 A |
[Ui] tensiune nominala de izolatie |
600 V conformitate cu IEC 60947-1 |
[Uimp] tensiune de tinere la impuls |
6 kV conformitate cu IEC 60947-1 |
[Ie] curent nominal de utilizare |
3 A la 240 V, AC-15, A600
0,27 A la 250 V, DC-13, Q600 |
durabilitate electrica |
500000 cic, AC-15, 3 A la 230 V, rata de functionare <60 cic/mn, factor de sarcina: 0,5 conformitate cu SR EN 60947-5-4
500000 cic, DC-13, 0,2 A la 110 V, rata de functionare <60 cic/mn, factor de sarcina: 0,5 |
securitatea electrica IEC 60947-5-4 |
Λ < 10exp(-8) la 24 V |
latime |
30 mm |
inaltime |
42 mm |
adancime |
54,7 mm |
greutate neta |
0,032 kg |
capac/operator sau culoare lentila |
Verde |
tip de operator |
Revenire cu arc |
Mediu
temperatura ambietala pentru depozitare |
-40…70 °C |
temperatura ambientala de functionare |
-25…55 °C |
categorie de supratensiune |
Class I conformitate cu IEC 536 |
grad de protectie IP |
IP65 conformitate cu SR EN 60529 |
grad de protectie IK |
IK03 conformitate cu SR EN 60529 |
standarde |
SR EN 60947-5-1
GB 14048.1
GB 14048.5
IEC 60947-1 |
certificari produs |
CCC
UE |
rezistenta la vibratii |
10 gn (f= 40…500 Hz) conformitate cu IEC 60068-2-6 |
rezistenta la socuri |
70 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27 |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
3,000 cm |
Latime prima forma de impachetare |
3,000 cm |
Lungime prima forma de impachetare |
6,500 cm |
Greutate prima forma de impachetare |
32,000 g |
Unitate de masura pentru a doua forma de impachetare |
BB1 |
Numar unitati in a doua forma de impachetare |
5 |
Inaltime a doua forma de impachetare |
9,000 cm |
Latime a doua forma de impachetare |
11,500 cm |
Lungime a doua forma de impachetare |
14,500 cm |
Greutate a doua forma de impachetare |
160,000 g |
Unitate de masura pentru a treia forma de impachetare |
S02 |
Numar unitati in a treia forma de impachetare |
100 |
Inaltime a treia forma de impachetare |
15,000 cm |
Latime a treia forma de impachetare |
30,000 cm |
Lungime a treia forma de impachetare |
40,000 cm |
Greutate a treia forma de impachetare |
3,568 kg |
Garanție contractuală
Garantie |
18 luni |
|
gama de produse |
Harmony XB4 |
Tip produs sau componenta |
Cap pentru buton iluminat |
nume scurt al dispozitivului |
ZB4 |
compatibilitate produs |
Universal LED |
material rama |
Metal cromat |
tip cap |
Standard |
diametrul de montaj |
22 mm |
cantitate indivizibila de vanzare |
1 |
forma a capului unitatii de semnalizare |
Rotund |
tip de operator |
Revenire cu arc |
profil utilizator |
Portocaliu Incastrat, nemarcat |
informatii suplimentare operator |
Cu lentila simpla |
Suplimentar
CAD latime globala |
29 mm |
CAD inaltime globala |
29 mm |
CAD adancime globala |
30 mm |
greutate neta |
0,026 kg |
rezistenta la spalare cu presiune inalta |
7000000 Pa la 55 °C, distanta : 0.1 m |
durabilitate mecanica |
10000000 cic |
cod compozitie electrica |
M1 pentru <6 contacte utilizand monofilar bloc in montajin fata cu LED integral
M2 pentru <6 contacte utilizand single and double bloc in montajin fata cu LED integral
M6 pentru <2 contacte utilizand monofilar bloc in montajin fata cu integral LED and transformer
M10 pentru <2 contacte utilizand monofilar bloc in montajin fata cu LED integral |
prezentare dispozitiv |
Basic sub-assemblies |
Mediu
tratament protector |
TH |
temperatura ambietala pentru depozitare |
-40…70 °C |
temperatura ambientala de functionare |
-40…70 °C |
categorie de supratensiune |
Class I conformitate cu IEC 60536 |
grad de protectie IP |
IP66 conformitate cu SR EN 60529
IP67
IP69
IP69K |
grad de protectie NEMA |
NEMA 13
NEMA 4X |
grad de protectie IK |
IK06 conformitate cu EN 50102 |
standarde |
UL 60947-1
EN/IEC 60947-5-5
JIS C8201-5-1
EN/IEC 60947-1
EN/IEC 60947-5-4
SR EN 60947-5-1
CSA C22.2 No 15
JIS C8201-1 |
certificari produs |
GL
listat de UL
DNV
LROS (Lloyds register of shipping)
CSA
BV |
rezistenta la vibratii |
5 gn (f= 2…500 Hz) conformitate cu IEC 60068-2-6 |
rezistenta la socuri |
30 gn (durata = 18 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
50 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27 |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
4,500 cm |
Latime prima forma de impachetare |
3,400 cm |
Lungime prima forma de impachetare |
5,400 cm |
Greutate prima forma de impachetare |
26,000 g |
Unitate de masura pentru a doua forma de impachetare |
BB1 |
Numar unitati in a doua forma de impachetare |
5 |
Inaltime a doua forma de impachetare |
4,500 cm |
Latime a doua forma de impachetare |
3,400 cm |
Lungime a doua forma de impachetare |
26,500 cm |
Greutate a doua forma de impachetare |
132,000 g |
Unitate de masura pentru a treia forma de impachetare |
S03 |
Numar unitati in a treia forma de impachetare |
300 |
Inaltime a treia forma de impachetare |
30,000 cm |
Latime a treia forma de impachetare |
30,000 cm |
Lungime a treia forma de impachetare |
40,000 cm |
Greutate a treia forma de impachetare |
8,512 kg |
Garanție contractuală
Garantie |
18 luni |
|

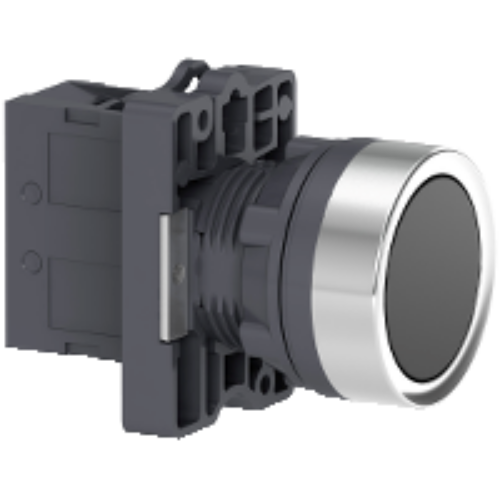

gama de produse |
Easy Harmony XA2 |
Tip produs sau componenta |
Buton complet |
nume scurt al dispozitivului |
XA2 |
material rama |
Plastic |
material inel de fixare |
Plastic |
Suplimentar
diametrul de montaj |
22,5 mm |
cantitate indivizibila de vanzare |
1 |
tratament protector |
TC |
pozitie de operare |
Orice pozitie |
centru de fixare |
>= 30 x 40 mm (panou) - grosime: 1…5 mm |
mod de fixare |
Fixing nut 2…2,4 N.m |
forma a capului unitatii de semnalizare |
Rotund |
tip de operator |
Revenire cu arc |
profil utilizator |
Galben Incastrat |
tip si compozitie contacte |
1 NO |
operare contacte |
Decuplare lenta |
durabilitate mecanica |
1500000 cic |
conexiuni - borne |
Borna cu clema cu surub, <= 2 x 1.5 mm²
Borna cu clema cu surub, <= 1 x 2.5 mm²
Borna cu clema cu surub, >= 1 x 0.5 mm²
Borne Faston, dimensiune conexiune6.3 mm |
cuplu de strangere |
0,8 N.m |
protectie la scurtcircuit |
10 A gL fuse conformitate cu IEC 60269-1 |
[Ith] curent termic conventional in aer liber |
10 A |
[Ui] tensiune nominala de izolatie |
600 V conformitate cu IEC 60947-1 |
[Uimp] tensiune de tinere la impuls |
6 kV conformitate cu IEC 60947-1 |
[Ie] curent nominal de utilizare |
3 A la 240 V, AC-15, A600
0,27 A la 250 V, DC-13, Q600 |
durabilitate electrica |
500000 cic, AC-15, 3 A la 230 V, rata de functionare <60 cic/mn, factor de sarcina: 0,5 conformitate cu SR EN 60947-5-4
500000 cic, DC-13, 0,2 A la 110 V, rata de functionare <60 cic/mn, factor de sarcina: 0,5 |
securitatea electrica IEC 60947-5-4 |
Λ < 10exp(-8) la 24 V |
latime |
30 mm |
inaltime |
42 mm |
adancime |
54,7 mm |
greutate neta |
0,032 kg |
capac/operator sau culoare lentila |
Galben |
tip de operator |
Revenire cu arc |
Mediu
temperatura ambietala pentru depozitare |
-40…70 °C |
temperatura ambientala de functionare |
-25…55 °C |
categorie de supratensiune |
Class I conformitate cu IEC 536 |
grad de protectie IP |
IP65 conformitate cu SR EN 60529 |
grad de protectie IK |
IK03 conformitate cu SR EN 60529 |
standarde |
GB 14048.1
IEC 60947-1
SR EN 60947-5-1
GB 14048.5 |
certificari produs |
CCC
UE |
rezistenta la vibratii |
10 gn (f= 40…500 Hz) conformitate cu IEC 60068-2-6 |
rezistenta la socuri |
70 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27 |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
4,000 cm |
Latime prima forma de impachetare |
11,000 cm |
Lungime prima forma de impachetare |
16,000 cm |
Greutate prima forma de impachetare |
46,000 g |
Unitate de masura pentru a doua forma de impachetare |
BB1 |
Numar unitati in a doua forma de impachetare |
10 |
Inaltime a doua forma de impachetare |
40,000 cm |
Latime a doua forma de impachetare |
160,000 cm |
Lungime a doua forma de impachetare |
110,000 cm |
Greutate a doua forma de impachetare |
460,000 g |
Unitate de masura pentru a treia forma de impachetare |
S02 |
Numar unitati in a treia forma de impachetare |
100 |
Inaltime a treia forma de impachetare |
15,000 cm |
Latime a treia forma de impachetare |
30,000 cm |
Lungime a treia forma de impachetare |
40,000 cm |
Greutate a treia forma de impachetare |
5,055 kg |
Garanție contractuală
Garantie |
18 luni |
|
Recenzii
Nu există recenzii până acum.
