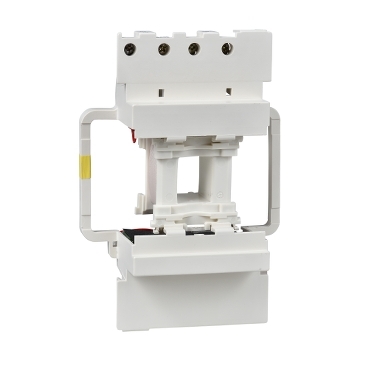

Contactor coil – LX1D8 – 220 V AC 50/60

SKU: LX1D8P7
In Stoc

409,89 lei

In Stoc
Add to Wishlist
Add to Wishlist

Ți-a plăcut acest produs? Adaugă acum la favorite și urmărește produsul.

Add to Wishlist
Add to Wishlist
Ai o intrebare? Întrebați un specialist

+40 724 308 308 Apelează acum gratuit

Prețuri mici

Garanție de potrivire a prețurilor

Montare garantată.

Întotdeauna partea corectă

Experți interni.

Ne cunoaștem produsele

Retururi ușoare.

Rapid și fără probleme

Categorii: ,
Tags:

Descriere

Specificatii

Principal
Gama TeSys
Tip produs sau componenta Bobina contactor
nume scurt al dispozitivului LX1D8
tipul circuitului de comanda C.a. la 50/60 Hz
[Uc] tensiune circuit de comanda 230 V c.a. 50/60 Hz
rezistenta medie 9895 Ohm la 20 °C
inductanta circuitului inchis 210,72 H
compatibilitate produs LC1D150
LC1D115
durabilitate mecanica 8 Mcycles
viteza maxima de functionare 1200 cic/h la <60 °C
Suplimentar
tehnologie bobine Fără modul de deparazitare inclus
limite de tensiune circuit de comanda Eliminare: 0.3…0.5 Uc at 50/60 Hz (at <55 °C)
Operaţional: 0.8…1.15 Uc at 50/60 Hz (at <55 °C)
consum de energie conectare in VA 280…350 VA 60 Hz cos phi 0,9 (at 20 °C)
280…350 VA 50 Hz cos phi 0,9 (at 20 °C)
consum de energie mentinere in VA 2…18 VA 60 Hz cos phi 0,9 (at 20 °C)
2…18 VA 50 Hz cos phi 0,9 (at 20 °C)
disipare de caldura 3…4,5 W la 50/60 Hz
Mediu
temperatura ambientala de functionare -5…60 °C
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 6,5 cm
Latime prima forma de impachetare 11,5 cm
Lungime prima forma de impachetare 17,0 cm
Greutate prima forma de impachetare 298,0 g
Unitate de masura pentru a doua forma de impachetare S03
Numar unitati in a doua forma de impachetare 20
Inaltime a doua forma de impachetare 30,0 cm
Latime a doua forma de impachetare 30,0 cm
Lungime a doua forma de impachetare 40,0 cm
Greutate a doua forma de impachetare 6,673 kg
Garanție contractuală
Garantie 18 luni

Brand

SCHNEIDER

Recenzii

Nu există recenzii până acum.
