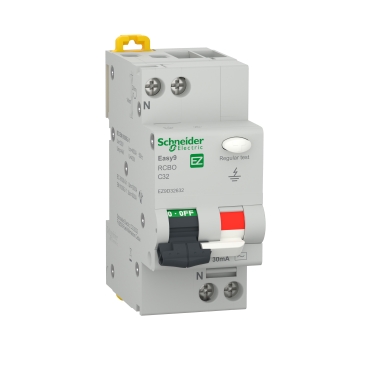

Content |
gama |
Easy9 |
tip produs sau componenta |
Residual current breaker with overcurrent protection (RCBO) |
Poli |
1P + N |
pozitie neutrului |
Stanga |
numarul polilor protejati |
1 |
[In] curent nominal |
32 A |
tip retea electrica |
C.a. |
tehnologie unitate de declansare |
Termo-magnetic |
cod pentru curba |
C |
sensibilitatea legaturii la pamant |
30 mA |
temporizare protectie pentru scurgeri la pamant |
Instantaneu |
clasa de protectie pentru scurgeri la pamant |
Type AC |
capacitate de rupere |
4500 A |
Suplimentare
domeniu de utilizare al dispozitivului |
Protectie |
locatia dispozitivului in sistem |
Iesire |
frecventa retea electrica |
50 Hz |
[Ue] tensiunea de functionare |
230 V c.a. 50 Hz |
limita de declansare magnetica |
5...10 x In |
capacitate nominala de rupere si realizare |
3000 A |
[Uimp] tensiune nominala de tinere la impuls |
4 kV |
indicator de pozitie contact |
Da |
tip de control |
Comutare |
suport de montare |
Sina DIN |
mod de montare |
Clipsabil |
pasi de 9 mm |
4 |
inaltime |
82 mm |
latime |
36 mm |
adancime |
70,5 mm |
durabilitate mecanica |
10000 cic |
durabilitate electrica |
4000 cic |
conexiuni - borne |
Terminal tip tunel (sus sau jos) 1…16 mm² rigid
Terminal tip tunel (sus sau jos) 1…16 mm² flexibil |
cuplu de strangere |
2 N.m sus sau jos |
protectie de scurgere la pamant |
Inglobat |
Mediu
standarde |
SR EN 61009-1 |
grad de protectie IP |
IP20
IP40 (carcasa modulara) |
tropicalizare |
2 conformitate cu IEC 60068-2-30 |
umiditate relativa |
95 % la 55 °C |
temperatura ambientala de functionare |
-5…60 °C |
temperatura de depozitare |
-40…85 °C |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
4,000 cm |
Latime prima forma de impachetare |
8,000 cm |
Lungime prima forma de impachetare |
10,000 cm |
Greutate prima forma de impachetare |
217,000 g |
Unitate de masura pentru a doua forma de impachetare |
S03 |
Numar unitati in a doua forma de impachetare |
60 |
Inaltime a doua forma de impachetare |
30,000 cm |
Latime a doua forma de impachetare |
30,000 cm |
Lungime a doua forma de impachetare |
40,000 cm |
Greutate a doua forma de impachetare |
13,408 kg |
Unitate de masura pentru a treia forma de impachetare |
P12 |
Numar unitati in a treia forma de impachetare |
480 |
Inaltime a treia forma de impachetare |
45,000 cm |
Latime a treia forma de impachetare |
80,000 cm |
Lungime a treia forma de impachetare |
120,000 cm |
Greutate a treia forma de impachetare |
119,264 kg |
Garanție contractuala
Garantie |
18 luni |
| Noark IP65 PHS 12T este un cofret electric etanş destinat aplicaţiilor ce necesită protecţie ridicată împotriva intermperiilor.
Dotări:
- Carcasă de plastic alb
- Uşă din plastic transparent
- Şină DIN
- Terminale N + PE
- Capac frontal cu decupaje
- Obturatoare pentru spaţiile libere
- Accesorii pentru montaj
Specificaţii electrice:
Conformitate |
EN 60670, EN 62208 |
Tensiune nominală |
400 Vca
1500 Vcc |
Tensiunea nominală de izolare |
690 Vca
1500 Vcc |
Curent nominal |
63 A |
Frecvenţă de lucru |
50 Hz |
Clasă de protecţie |
II |
Putere maximă disipată de dispozitivele instalate în cofret |
16 W (la 30 °C) |
Caracteristici mecanice:
Capacitate |
12 module |
Dimensiuni |
259 × 319 × 144 mm |
Grad de protecţie la intemperii |
IP65 (praf şi picături de apă) |
Test cu fir incandescent |
650°C |
Rezistenţa la impact mecanic |
IK08 |
Tip plastic |
fară halogeni, culoare albă, rezistent la ultraviolete, material acrylonitrile acrylic styrene |
Temperatură |
-25°C – +60°C |
|
Gama de produse |
Acti9 |
nume produs |
Acti9 IH |
nume scurt al dispozitivului |
IH |
Tip produs sau componenta |
Temporizator mecanic |
numar de canale |
1 |
functie disponibila |
Comutator manual de timp |
Suplimentare
domeniu de utilizare al dispozitivului |
Cladire |
tip de sarcina |
Tub flourescent compensat paralel 5 x 58 W 4,7 µF
Tub flourescent compensat paralel 7 x 40 W 7 µF
Tub flourescent compensat paralel 2 x 100 W 18 µF
Lampa cu halogen 230 V c.a. 1000 W
Lampa cu incandescenta 230 V c.a. 1000 W
Lampă fluocompact 700 VA
Lampa fluorescenta compacta 150 W
Lampa LED < 2 W 30 W
Lampa LED > 2 W 300 W |
durata ciclu |
24 h |
numar maxim de comutari |
48 on - 48 off |
durata interval minima |
15 min |
tip de setare |
Manual time changeover |
precizie de masurare |
+/- 1 s/zi 20 °C |
putere consumata |
0,5 W |
curent maxim de comutatie |
16 A - 250 V c.a. pf = 1
4 A - 250 V c.a. pf = 0,6 |
[Ue] tensiune nominala de functionare |
230 V c.a. la 50 Hz |
suport de montare |
Sina DIN |
Numar de pasi de 9mm pe rand |
2 |
culoare |
Alb (RAL 9003) |
conexiuni - borne |
Borne cu surub |
latime |
18 mm |
inaltime |
90 mm |
adancime |
66 mm |
greutate produs |
0,097 kg |
Mediu
temperatura ambientala de functionare |
-25…50 °C |
grad de protectie IP |
Borne IP20 B |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
2,100 cm |
Latime prima forma de impachetare |
7,100 cm |
Lungime prima forma de impachetare |
9,900 cm |
Greutate prima forma de impachetare |
82,0 g |
Unitate de masura pentru a doua forma de impachetare |
S03 |
Numar unitati in a doua forma de impachetare |
100 |
Inaltime a doua forma de impachetare |
30,000 cm |
Latime a doua forma de impachetare |
30,000 cm |
Lungime a doua forma de impachetare |
40,000 cm |
Greutate a doua forma de impachetare |
8,695 kg |
Garanție contractuala
Garantie |
18 luni |
| TABLOU ELECTRIC 12 SIGURANTE APLICABIL NOARK PNS 12T – 101498 – este destinat in principal pentru aplicatii casnice. Modelul se potriveste pentru o montare aparenta. Livrarea include usa de inchidere, sina DIN, terminale N + PE, obturatoare pentru a acoperii statiile goale, materiale de montaj.
PARAMETRU |
VALOARE |
Număr de rânduri |
1 |
Distanța dintre echipamentele modulare |
12 |
Material carcasă |
Plastic |
Adâncime montare |
0 |
Cu placă de montare |
NU |
Extensie posibilă |
NU |
Culoare |
Alb |
Metodă de montare |
Montaj aparent |
Înălțime |
236 |
Tipul capacului |
Ușă |
Modelul capacului |
Închis |
Grad de protecție (IP) |
IP40 |
Cu lacăt |
NU |
Capac/ușă transparentă |
DA |
Lățime |
287 |
Adâncime |
112 |
Șină DIN |
DA |
Număr RAL |
|
Versiune EMC |
NU |
|
gama |
Easy9 |
domeniu de utilizare al dispozitivului |
Protectie |
tip produs sau componenta |
Miniature circuit-breaker |
Poli |
1P + N |
numarul polilor protejati |
1 |
[In] curent nominal |
20 A |
tip retea electrica |
C.a. |
tehnologie unitate de declansare |
Termo-magnetic |
cod pentru curba |
C |
capacitate de rupere |
4500 A Icn la 230 V c.a. 50 Hz conformitate cu SR EN 60898-1 |
adecvare pentru izolatie |
Da conformitate cu SR EN 60898-1 |
Suplimentare
frecventa retea electrica |
50 Hz |
[Ue] tensiune nominala de functionare |
230 V c.a. 50 Hz |
limita de declansare magnetica |
5...10 x In |
clasa de limitare |
3 |
[Ui] tensiune nominala de izolatie |
440 V |
[Uimp] tensiune nominala de tinere la impuls |
4 kV |
indicator de pozitie contact |
Da |
tip de control |
Comutare |
semnalizare locala |
Fara |
mod de montare |
Clipsabil |
suport de montare |
Sina DIN |
pasi de 9 mm |
2 |
inaltime |
81 mm |
latime |
18 mm |
adancime |
78 mm |
durabilitate mecanica |
10000 cic |
durabilitate electrica |
4000 cic |
conexiuni - borne |
Terminal tip tunel (sus sau jos) 1…16 mm² rigid
Terminal tip tunel (sus sau jos) 1…16 mm² flexibil |
cuplu de strangere |
2 N.m sus sau jos |
protectie de scurgere la pamant |
Fara |
Mediu
standarde |
SR EN 60898-1 |
grad de protectie IP |
IP20
IP40 (carcasa modulara) |
grad de poluare |
2 |
categorie de supratensiune |
III |
tropicalizare |
2 conformitate cu IEC 60068-2-30 |
umiditate relativa |
95 % la 55 °C |
temperatura ambientala de functionare |
-25…60 °C |
temperatura de depozitare |
-40…85 °C |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
1,500 cm |
Latime prima forma de impachetare |
7,100 cm |
Lungime prima forma de impachetare |
8,700 cm |
Greutate prima forma de impachetare |
113,300 g |
Unitate de masura pentru a doua forma de impachetare |
BB1 |
Numar unitati in a doua forma de impachetare |
12 |
Inaltime a doua forma de impachetare |
7,500 cm |
Latime a doua forma de impachetare |
9,000 cm |
Lungime a doua forma de impachetare |
22,500 cm |
Greutate a doua forma de impachetare |
1,403 kg |
Unitate de masura pentru a treia forma de impachetare |
S03 |
Numar unitati in a treia forma de impachetare |
144 |
Inaltime a treia forma de impachetare |
30,000 cm |
Latime a treia forma de impachetare |
30,000 cm |
Lungime a treia forma de impachetare |
40,000 cm |
Greutate a treia forma de impachetare |
17,252 kg |
|
gama |
PowerLogic |
nume produs |
CT |
tip produs sau componenta |
Transformator de curent |
curent secundar |
5 A |
clasa de precizie |
Clasa 0.5 la 12 VA
Clasa 1 la 15 VA |
[In] curent nominal |
600 A |
Suplimentare
tip transformator de curent |
Pe picioare izolante pentru bara colectoare si cablu |
raport transformator de curent |
600/5 |
[Ith] curent termic conventional in aer liber |
36 kA |
curent de rezistenta dinamic |
2.5 Ith |
factor de siguranta maxim |
5 |
[Ue] tensiune nominala |
< 720 V c.a. 50/60 Hz |
[Ui] tensiunea nominala de izolatie |
3 kV |
mod de montare |
Cu suruburi
Clipsabil
Surub de blocare izolat |
suport de montare |
Sina DIN
Placa de montare
Bara colectoare |
latime |
Exterior 70 mm
Interior 41 mm |
înălţime |
Exterior:95 mm
Interior:41 mm |
adancime |
Rama:45 mm
Total:65 mm |
diametru |
32 mm |
greutate produs |
0,449 kg |
[Uimp] tensiune de tinere la impuls |
3 kV |
clasa de izolatie electrica |
Clasa B |
diametru exterior cablu |
32 mm |
deschidere a barelor |
32.5 x 20.5
25.5 x 25.5
40.5 x 10.5 |
etansare |
Without |
Mediu
standarde |
VDE 0414
IEC 61869-2 |
certificari produs |
UE
EAC |
grad de protectie IP |
IP20 |
umiditate relativa |
0…95 % |
temperatura ambientala de functionare |
-25…60 °C |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
7,500 cm |
Latime prima forma de impachetare |
9,100 cm |
Lungime prima forma de impachetare |
12,000 cm |
Greutate prima forma de impachetare |
450 g |
Unitate de masura pentru a doua forma de impachetare |
S03 |
Numar unitati in a doua forma de impachetare |
25 |
Inaltime a doua forma de impachetare |
30,000 cm |
Latime a doua forma de impachetare |
30,000 cm |
Lungime a doua forma de impachetare |
40,000 cm |
Greutate a doua forma de impachetare |
11,691 kg |
Garanție contractuala
Garantie |
18 luni |
|
Recenzii
Nu există recenzii până acum.
