Motor circuit breaker, TeSys deca, 3P, 1.6-2.5 A, thermal magnetic, screw clamp terminals

SKU: GV2ME07AP
In Stoc

Add to Wishlist
Add to Wishlist

Ți-a plăcut acest produs? Adaugă acum la favorite și urmărește produsul.

Add to Wishlist
Add to Wishlist
Ai o intrebare? Întrebați un specialist

+40 724 308 308 Apelează acum gratuit

Prețuri mici

Garanție de potrivire a prețurilor

Montare garantată.

Întotdeauna partea corectă

Experți interni.

Ne cunoaștem produsele

Retururi ușoare.

Rapid și fără probleme

Categorie:

Descriere

Gama TeSys Deca
nume produs TeSys GV2
TeSys Deca
Tip produs sau componenta Motor circuit breaker
nume scurt al dispozitivului GV2ME
aplicatie a dispozitivului Motor protection
tehnologie unitate de declansare Termo-magnetic
Suplimentar
descriere poli 3P
Tip retea electrica C.a.
categorie de utilizare Categoria A conformitate cu SR EN 60947-2
AC-3 conformitate cu IEC 60947-4-1
frecventa retea 50 Hz
mod de fixare Sina DIN simetrica, 35 mm prinse
Panou înşurubat (with adaptor plate)
putere motor kW 0,75 kW la 400/415 V c.a. 50 Hz
1,1 kW la 500 V c.a. 50 Hz
1,5 kW la 690 V c.a. 50 Hz
capacitate de rupere 100 kA Icu la 230/240 V c.a. 50 Hz conformitate cu SR EN 60947-2
100 kA Icu la 400/415 V c.a. 50 Hz conformitate cu SR EN 60947-2
100 kA Icu la 440 V c.a. 50 Hz conformitate cu SR EN 60947-2
100 kA Icu la 500 V c.a. 50 Hz conformitate cu SR EN 60947-2
3 kA Icu la 690 V c.a. 50 Hz conformitate cu SR EN 60947-2
[Ics] capacitatea nominala de rupere la scurtcircuit 100 % la 230/240 V c.a. 50 Hz conformitate cu SR EN 60947-2
100 % la 400/415 V c.a. 50 Hz conformitate cu SR EN 60947-2
100 % la 440 V c.a. 50 Hz conformitate cu SR EN 60947-2
100 % la 500 V c.a. 50 Hz conformitate cu SR EN 60947-2
75 % la 690 V c.a. 50 Hz conformitate cu SR EN 60947-2
tip de control Intrerupator cu revenire
[In] curent nominal 2,5 A
domeniul de reglare a protectiei termice 1,6…2,5 A conformitate cu IEC 60947-4-1
curent magnetic de declansare 33,5 A
[Ith] curent termic conventional in aer liber 2,5 A conformitate cu IEC 60947-4-1
[Ue] tensiune nominala de functionare 690 V c.a. 50 Hz conformitate cu SR EN 60947-2
[Ui] tensiune nominala de izolatie 690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
[Uimp] tensiune de tinere la impuls 6 kV conformitate cu SR EN 60947-2
sensibilitate la cadere de faza Da conformitate cu IEC 60947-4-1
adecvare pentru izolatie Da conformitate cu IEC 60947-1
puterea disipata pe pol 2,5 W
durabilitate mecanica 100000 cic
durabilitate electrica 100000 cic pentru AC-3 la 415 V In
dificultate nominala Continuu conformitate cu IEC 60947-4-1
cuplu de strangere 1,7 N.m – pornit borna cu clema cu surub
latime 45 mm
inaltime 89 mm
adancime 78,5 mm
greutate neta 0,26 kg
culoare Gri inchis
Mediu
standarde SR EN 60947-2
EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
certificari produs CCC
UL
CSA
EAC
ATEX
UKCA
IECEE CB Scheme
grad de protectie IK IK04
grad de protectie IP IP20 conformitate cu SR EN 60529
încercare climatică Conformitate cu IACS E10
temperatura ambietala pentru depozitare -40…80 °C
rezistenta la foc 960 °C conformitate cu IEC 60695-2-11
temperatura ambientala de utilizare -20…60 °C
rezistenta mecanica Şocuri 30 Gn for 11 ms
Vibraţii 5 Gn, 5…150 Hz
altitudinea de functionare 2000 m
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 5,000 cm
Latime prima forma de impachetare 8,500 cm
Lungime prima forma de impachetare 9,500 cm
Greutate prima forma de impachetare 253,000 g
Unitate de masura pentru a doua forma de impachetare S02
Numar unitati in a doua forma de impachetare 24
Inaltime a doua forma de impachetare 15,000 cm
Latime a doua forma de impachetare 30,000 cm
Lungime a doua forma de impachetare 40,000 cm
Greutate a doua forma de impachetare 6,318 kg
Unitate de masura pentru a treia forma de impachetare P06
Numar unitati in a treia forma de impachetare 384
Inaltime a treia forma de impachetare 75,000 cm
Latime a treia forma de impachetare 80,000 cm
Lungime a treia forma de impachetare 60,000 cm
Greutate a treia forma de impachetare 109,088 kg

Brand

SCHNEIDER

Recenzii

Nu există recenzii până acum.

Fii primul care adaugi o recenzie la „Motor circuit breaker, TeSys deca, 3P, 1.6-2.5 A, thermal magnetic, screw clamp terminals”

Adresa ta de email nu va fi publicată. Câmpurile obligatorii sunt marcate cu *

Quick Comparison

SettingsMotor circuit breaker, TeSys deca, 3P, 1.6-2.5 A, thermal magnetic, screw clamp terminals removeContact Auxiliar Tesys - 1 No + 1 Nc removeGV3P50 Tesys GV3-intreruptor termo-magnetic - 37…50A - Conectori BTR everlink removeMotor circuit breaker, TeSys deca, 3P, 4-6.3 A, thermal magnetic, screw clamp terminals removeTesys GV3-intreruptor termo-magnetic - 48…65A - Conectori BTR everlink removeMotor circuit breaker, TeSys deca, 3P, 2.5-4 A, thermal magnetic, screw clamp terminals remove
SKUGV2ME07APGVAN11GV3P50GV2ME10APGV3P65GV2ME08AP
Rating
Price819,49 lei857,09 lei
Stock
In Stoc
In Stoc
In Stoc
In Stoc
In Stoc
In Stoc
AvailabilityIn StocIn StocIn StocIn StocIn StocIn Stoc
Add to cart

Citește mai mult

Citește mai mult

Adaugă în coș

Citește mai mult

Adaugă în coș

Citește mai mult

Description
Content
Gama TeSys Deca
nume produs TeSys GV2 TeSys Deca
Tip produs sau componenta Motor circuit breaker
nume scurt al dispozitivului GV2ME
aplicatie a dispozitivului Motor protection
tehnologie unitate de declansare Termo-magnetic
Suplimentar
descriere poli 3P
Tip retea electrica C.a.
categorie de utilizare Categoria A conformitate cu SR EN 60947-2 AC-3 conformitate cu IEC 60947-4-1
frecventa retea 50 Hz
mod de fixare Sina DIN simetrica, 35 mm prinse Panou înşurubat (with adaptor plate)
putere motor kW 0,75 kW la 400/415 V c.a. 50 Hz 1,1 kW la 500 V c.a. 50 Hz 1,5 kW la 690 V c.a. 50 Hz
capacitate de rupere 100 kA Icu la 230/240 V c.a. 50 Hz conformitate cu SR EN 60947-2 100 kA Icu la 400/415 V c.a. 50 Hz conformitate cu SR EN 60947-2 100 kA Icu la 440 V c.a. 50 Hz conformitate cu SR EN 60947-2 100 kA Icu la 500 V c.a. 50 Hz conformitate cu SR EN 60947-2 3 kA Icu la 690 V c.a. 50 Hz conformitate cu SR EN 60947-2
[Ics] capacitatea nominala de rupere la scurtcircuit 100 % la 230/240 V c.a. 50 Hz conformitate cu SR EN 60947-2 100 % la 400/415 V c.a. 50 Hz conformitate cu SR EN 60947-2 100 % la 440 V c.a. 50 Hz conformitate cu SR EN 60947-2 100 % la 500 V c.a. 50 Hz conformitate cu SR EN 60947-2 75 % la 690 V c.a. 50 Hz conformitate cu SR EN 60947-2
tip de control Intrerupator cu revenire
[In] curent nominal 2,5 A
domeniul de reglare a protectiei termice 1,6…2,5 A conformitate cu IEC 60947-4-1
curent magnetic de declansare 33,5 A
[Ith] curent termic conventional in aer liber 2,5 A conformitate cu IEC 60947-4-1
[Ue] tensiune nominala de functionare 690 V c.a. 50 Hz conformitate cu SR EN 60947-2
[Ui] tensiune nominala de izolatie 690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
[Uimp] tensiune de tinere la impuls 6 kV conformitate cu SR EN 60947-2
sensibilitate la cadere de faza Da conformitate cu IEC 60947-4-1
adecvare pentru izolatie Da conformitate cu IEC 60947-1
puterea disipata pe pol 2,5 W
durabilitate mecanica 100000 cic
durabilitate electrica 100000 cic pentru AC-3 la 415 V In
dificultate nominala Continuu conformitate cu IEC 60947-4-1
cuplu de strangere 1,7 N.m - pornit borna cu clema cu surub
latime 45 mm
inaltime 89 mm
adancime 78,5 mm
greutate neta 0,26 kg
culoare Gri inchis
Mediu
standarde SR EN 60947-2 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1
certificari produs CCC UL CSA EAC ATEX UKCA IECEE CB Scheme
grad de protectie IK IK04
grad de protectie IP IP20 conformitate cu SR EN 60529
încercare climatică Conformitate cu IACS E10
temperatura ambietala pentru depozitare -40…80 °C
rezistenta la foc 960 °C conformitate cu IEC 60695-2-11
temperatura ambientala de utilizare -20…60 °C
rezistenta mecanica Şocuri 30 Gn for 11 ms Vibraţii 5 Gn, 5...150 Hz
altitudinea de functionare 2000 m
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 5,000 cm
Latime prima forma de impachetare 8,500 cm
Lungime prima forma de impachetare 9,500 cm
Greutate prima forma de impachetare 253,000 g
Unitate de masura pentru a doua forma de impachetare S02
Numar unitati in a doua forma de impachetare 24
Inaltime a doua forma de impachetare 15,000 cm
Latime a doua forma de impachetare 30,000 cm
Lungime a doua forma de impachetare 40,000 cm
Greutate a doua forma de impachetare 6,318 kg
Unitate de masura pentru a treia forma de impachetare P06
Numar unitati in a treia forma de impachetare 384
Inaltime a treia forma de impachetare 75,000 cm
Latime a treia forma de impachetare 80,000 cm
Lungime a treia forma de impachetare 60,000 cm
Greutate a treia forma de impachetare 109,088 kg
Gama TeSys TeSys Deca
nume scurt al dispozitivului GVAN
Tip produs sau componenta Bloc de contacte auxiliar
compatibilitate produs GV2ME GV2RT GV2L GV3P GV3L GV2LE GV2P
locul de montare Partea stanga
compozitie contact pol 1 NO + 1 NC
Suplimentar
[Ui] tensiune nominala de izolatie 600 V conformitate cu UL 60947-1 690 V conformitate cu IEC 60947-1 600 V conformitate cu CSA C22.2 No 15
[Ue] tensiune nominala de functionare 48...690 V c.a. 24...240 V c.c.
[Ith] curent termic conventional in aer liber 6 A
durabilitate mecanica 100000 cic
curentul minim de comutare 5 mA
tensiunea minima de comutare 17 V
tip de protectie Întreruptor automat GB2CB... GG fuse 10 A
putere nominala de functionare in VA 300 VA la 48 V AC-15 - durabilitatea electrică: 100000 cic 414 VA la 690 V AC-15 - durabilitatea electrică: 100000 cic 500 VA la 110…127 V AC-15 - durabilitatea electrică: 100000 cic 500 VA la 500 V AC-15 - durabilitatea electrică: 100000 cic 650 VA la 440 V AC-15 - durabilitatea electrică: 100000 cic 720 VA la 230…240 V AC-15 - durabilitatea electrică: 100000 cic 850 VA la 380…415 V AC-15 - durabilitatea electrică: 100000 cic
putere nominala de functionare in W 120 W la 240 V DC-13 - durabilitatea electrică: 100000 cic 140 W la 110 V DC-13 - durabilitatea electrică: 100000 cic 140 W la 24 V DC-13 - durabilitatea electrică: 100000 cic 180 W la 60 V DC-13 - durabilitatea electrică: 100000 cic 240 W la 48 V DC-13 - durabilitatea electrică: 100000 cic
cuplu de strangere 1,4 N.m - pornit borne cu surub
inaltime 89 mm
latime 9,3 mm
adancime 66 mm
greutate neta 0,05 kg
culoare Gri inchis
Mediu
caracteristica de mediu Mediu normal
certificari produs UKCA
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 1,500 cm
Latime prima forma de impachetare 7,000 cm
Lungime prima forma de impachetare 9,000 cm
Greutate prima forma de impachetare 46,000 g
Unitate de masura pentru a doua forma de impachetare BB1
Numar unitati in a doua forma de impachetare 10
Inaltime a doua forma de impachetare 9,500 cm
Latime a doua forma de impachetare 10,000 cm
Lungime a doua forma de impachetare 15,200 cm
Greutate a doua forma de impachetare 510,000 g
Unitate de masura pentru a treia forma de impachetare S02
Numar unitati in a treia forma de impachetare 60
Inaltime a treia forma de impachetare 15,000 cm
Latime a treia forma de impachetare 30,000 cm
Lungime a treia forma de impachetare 40,000 cm
Greutate a treia forma de impachetare 3,294 kg

Specificatii

Principal
Gama TeSys Deca
nume produs TeSys GV3 TeSys Deca
Tip produs sau componenta Motor circuit breaker
nume scurt al dispozitivului GV3P
aplicatie a dispozitivului Motor protection
tehnologie unitate de declansare Termo-magnetic
Suplimentar
descriere poli 3P
Tip retea electrica C.a.
categorie de utilizare AC-3 conformitate cu IEC 60947-4-1
frecventa retea 50/60 Hz conformitate cu IEC 60947-4-1
mod de fixare Sina DIN simetrica, 35 mm prinse Panou înşurubat (with 3 x M4 screws)
putere motor kW 22 kW la 400/415 V c.a. 50/60 Hz 30 kW la 500 V c.a. 50/60 Hz 45 kW la 690 V c.a. 50/60 Hz
capacitate de rupere 100 kA Icu la 230/240 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 50 kA Icu la 400/415 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 50 kA Icu la 440 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 12 kA Icu la 500 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 6 kA Icu la 690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
[Ics] capacitatea nominala de rupere la scurtcircuit 100 % la 230/240 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 100 % la 400/415 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 100 % la 440 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 50 % la 500 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 50 % la 690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
tip de control Maner rotativ
[In] curent nominal 50 A
domeniul de reglare a protectiei termice 37…50 A conformitate cu IEC 60947-4-1
curent magnetic de declansare 700 A
[Ith] curent termic conventional in aer liber 50 A conformitate cu IEC 60947-4-1
[Ue] tensiune nominala de functionare 690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
[Ui] tensiune nominala de izolatie 690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
[Uimp] tensiune de tinere la impuls 6 kV conformitate cu SR EN 60947-2
sensibilitate la cadere de faza Da conformitate cu IEC 60947-4-1
adecvare pentru izolatie Da conformitate cu IEC 60947-1
puterea disipata pe pol 8 W
durabilitate mecanica 50000 cic
durabilitate electrica 50000 cic pentru AC-3 la 415 V In
dificultate nominala Continuu conformitate cu IEC 60947-4-1
cuplu de strangere 5 N.m - pornit borna cu clema cu surub
latime 55 mm
inaltime 132 mm
adancime 136 mm
greutate neta 0,96 kg
culoare Gri inchis
Mediu
standarde SR EN 60947-2 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1
certificari produs CCC UL CSA EAC ATEX LROS (Lloyds register of shipping) BV ABS DNV-GL UKCA
grad de protectie IK IK09 cofret
grad de protectie IP IP20 conformitate cu SR EN 60529
încercare climatică Conformitate cu IACS E10
temperatura ambietala pentru depozitare -40…80 °C
rezistenta la foc 960 °C conformitate cu IEC 60695-2-11
temperatura ambientala de utilizare -20…60 °C
rezistenta mecanica Şocuri 15 Gn pentru 11 ms contactor deschis Şocuri 30 Gn for 11 ms contactor închis Vibraţii 4 Gn, 5...300 Hz
altitudinea de functionare 3000 m
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 16,000 cm
Latime prima forma de impachetare 6,500 cm
Lungime prima forma de impachetare 14,500 cm
Greutate prima forma de impachetare 1,008 kg
Unitate de masura pentru a doua forma de impachetare P06
Numar unitati in a doua forma de impachetare 120
Inaltime a doua forma de impachetare 75,000 cm
Latime a doua forma de impachetare 60,000 cm
Lungime a doua forma de impachetare 80,000 cm
Greutate a doua forma de impachetare 136,960 kg
Garanție contractuală
Garantie 18 luni
Gama TeSys Deca
nume produs TeSys GV2 TeSys Deca
Tip produs sau componenta Motor circuit breaker
nume scurt al dispozitivului GV2ME
aplicatie a dispozitivului Motor protection
tehnologie unitate de declansare Termo-magnetic
Suplimentar
descriere poli 3P
Tip retea electrica C.a.
categorie de utilizare Categoria A conformitate cu SR EN 60947-2 AC-3 conformitate cu IEC 60947-4-1
frecventa retea 50 Hz
mod de fixare Sina DIN simetrica, 35 mm prinse Panou înşurubat (with adaptor plate)
putere motor kW 2,2 kW la 400/415 V c.a. 50 Hz 3 kW la 500 V c.a. 50 Hz 4 kW la 690 V c.a. 50 Hz
capacitate de rupere 100 kA Icu la 230/240 V c.a. 50 Hz conformitate cu SR EN 60947-2 100 kA Icu la 400/415 V c.a. 50 Hz conformitate cu SR EN 60947-2 50 kA Icu la 440 V c.a. 50 Hz conformitate cu SR EN 60947-2 50 kA Icu la 500 V c.a. 50 Hz conformitate cu SR EN 60947-2 3 kA Icu la 690 V c.a. 50 Hz conformitate cu SR EN 60947-2
[Ics] capacitatea nominala de rupere la scurtcircuit 100 % la 230/240 V c.a. 50 Hz conformitate cu SR EN 60947-2 100 % la 400/415 V c.a. 50 Hz conformitate cu SR EN 60947-2 100 % la 440 V c.a. 50 Hz conformitate cu SR EN 60947-2 100 % la 500 V c.a. 50 Hz conformitate cu SR EN 60947-2 75 % la 690 V c.a. 50 Hz conformitate cu SR EN 60947-2
tip de control Intrerupator cu revenire
[In] curent nominal 6,3 A
domeniul de reglare a protectiei termice 4…6,3 A conformitate cu IEC 60947-4-1
curent magnetic de declansare 78 A
[Ith] curent termic conventional in aer liber 6,3 A conformitate cu IEC 60947-4-1
[Ue] tensiune nominala de functionare 690 V c.a. 50 Hz conformitate cu SR EN 60947-2
[Ui] tensiune nominala de izolatie 690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
[Uimp] tensiune de tinere la impuls 6 kV conformitate cu SR EN 60947-2
sensibilitate la cadere de faza Da conformitate cu IEC 60947-4-1
adecvare pentru izolatie Da conformitate cu IEC 60947-1
puterea disipata pe pol 2,5 W
durabilitate mecanica 100000 cic
durabilitate electrica 100000 cic pentru AC-3 la 415 V In
dificultate nominala Continuu conformitate cu IEC 60947-4-1
cuplu de strangere 1,7 N.m - pornit borna cu clema cu surub
latime 45 mm
inaltime 89 mm
adancime 78,5 mm
greutate neta 0,26 kg
culoare Gri inchis
Mediu
standarde SR EN 60947-2 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1
certificari produs CCC UL CSA EAC ATEX UKCA IECEE CB Scheme
grad de protectie IK IK04
grad de protectie IP IP20 conformitate cu SR EN 60529
încercare climatică Conformitate cu IACS E10
temperatura ambietala pentru depozitare -40…80 °C
rezistenta la foc 960 °C conformitate cu IEC 60695-2-11
temperatura ambientala de utilizare -20…60 °C
rezistenta mecanica Şocuri 30 Gn for 11 ms Vibraţii 5 Gn, 5...150 Hz
altitudinea de functionare 2000 m
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 5,000 cm
Latime prima forma de impachetare 8,500 cm
Lungime prima forma de impachetare 9,500 cm
Greutate prima forma de impachetare 271,000 g
Unitate de masura pentru a doua forma de impachetare S02
Numar unitati in a doua forma de impachetare 24
Inaltime a doua forma de impachetare 15,000 cm
Latime a doua forma de impachetare 30,000 cm
Lungime a doua forma de impachetare 40,000 cm
Greutate a doua forma de impachetare 6,757 kg
Unitate de masura pentru a treia forma de impachetare P06
Numar unitati in a treia forma de impachetare 384
Inaltime a treia forma de impachetare 75,000 cm
Latime a treia forma de impachetare 80,000 cm
Lungime a treia forma de impachetare 60,000 cm
Greutate a treia forma de impachetare 116,112 kg

Specificatii

Principal
Gama TeSys Deca

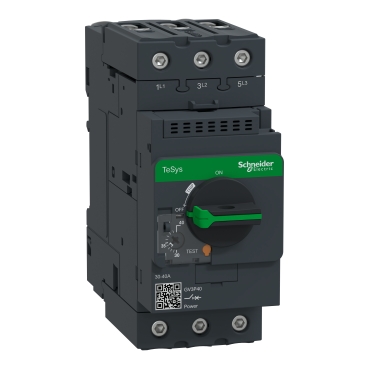

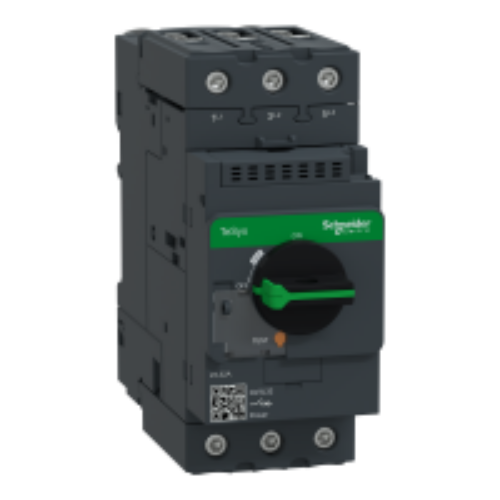

nume produs TeSys GV3 TeSys Deca
Tip produs sau componenta Motor circuit breaker
nume scurt al dispozitivului GV3P
aplicatie a dispozitivului Motor protection
tehnologie unitate de declansare Termo-magnetic
Suplimentar
descriere poli 3P
Tip retea electrica C.a.
categorie de utilizare AC-3 conformitate cu IEC 60947-4-1
frecventa retea 50/60 Hz conformitate cu IEC 60947-4-1
mod de fixare Sina DIN simetrica, 35 mm prinse Panou înşurubat (with 3 x M4 screws)
putere motor kW 30 kW la 400/415 V c.a. 50/60 Hz 45 kW la 500 V c.a. 50/60 Hz 55 kW la 690 V c.a. 50/60 Hz
capacitate de rupere 100 kA Icu la 230/240 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 50 kA Icu la 400/415 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 50 kA Icu la 440 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 12 kA Icu la 500 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 6 kA Icu la 690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
[Ics] capacitatea nominala de rupere la scurtcircuit 100 % la 230/240 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 100 % la 400/415 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 100 % la 440 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 50 % la 500 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 50 % la 690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
tip de control Maner rotativ
[In] curent nominal 65 A
domeniul de reglare a protectiei termice 48…65 A conformitate cu IEC 60947-4-1
curent magnetic de declansare 910 A
[Ith] curent termic conventional in aer liber 65 A conformitate cu IEC 60947-4-1
[Ue] tensiune nominala de functionare 690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
[Ui] tensiune nominala de izolatie 690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
[Uimp] tensiune de tinere la impuls 6 kV conformitate cu SR EN 60947-2
sensibilitate la cadere de faza Da conformitate cu IEC 60947-4-1
adecvare pentru izolatie Da conformitate cu IEC 60947-1
puterea disipata pe pol 8 W
durabilitate mecanica 50000 cic
durabilitate electrica 50000 cic pentru AC-3 la 415 V In
dificultate nominala Continuu conformitate cu IEC 60947-4-1
cuplu de strangere 5 N.m - pornit borna cu clema cu surub
latime 55 mm
inaltime 132 mm
adancime 136 mm
greutate neta 0,96 kg
culoare Gri inchis
Mediu
standarde SR EN 60947-2 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1
certificari produs CCC UL CSA EAC ATEX LROS (Lloyds register of shipping) BV ABS DNV-GL UKCA
grad de protectie IK IK09 cofret
grad de protectie IP IP20 conformitate cu SR EN 60529
încercare climatică Conformitate cu IACS E10
temperatura ambietala pentru depozitare -40…80 °C
rezistenta la foc 960 °C conformitate cu IEC 60695-2-11
temperatura ambientala de utilizare -20…60 °C
rezistenta mecanica Şocuri 15 Gn pentru 11 ms contactor deschis Şocuri 30 Gn for 11 ms contactor închis Vibraţii 4 Gn, 5...300 Hz
altitudinea de functionare 3000 m
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 16,000 cm
Latime prima forma de impachetare 6,500 cm
Lungime prima forma de impachetare 14,600 cm
Greutate prima forma de impachetare 1,016 kg
Unitate de masura pentru a doua forma de impachetare P06
Numar unitati in a doua forma de impachetare 120
Inaltime a doua forma de impachetare 75,000 cm
Latime a doua forma de impachetare 60,000 cm
Lungime a doua forma de impachetare 80,000 cm
Greutate a doua forma de impachetare 134,920 kg
Garanție contractuală
Garantie 18 luni
Gama TeSys Deca

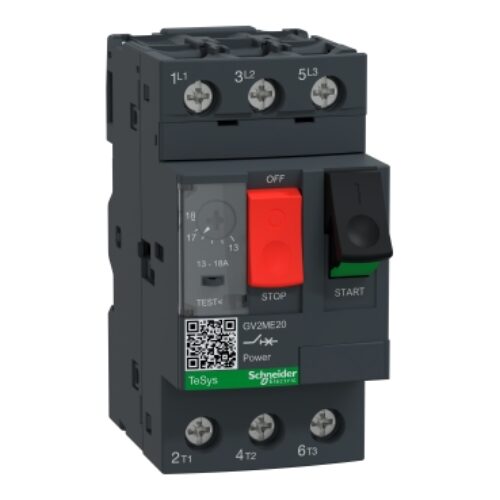

nume produs TeSys GV2 TeSys Deca
Tip produs sau componenta Motor circuit breaker
nume scurt al dispozitivului GV2ME
aplicatie a dispozitivului Motor protection
tehnologie unitate de declansare Termo-magnetic
Suplimentar
descriere poli 3P
Tip retea electrica C.a.
categorie de utilizare Categoria A conformitate cu SR EN 60947-2 AC-3 conformitate cu IEC 60947-4-1
frecventa retea 50 Hz
mod de fixare Sina DIN simetrica, 35 mm prinse Panou înşurubat (with adaptor plate)
putere motor kW 1,1…1,5 kW la 400/415 V c.a. 50 Hz 1,5…2,2 kW la 500 V c.a. 50 Hz 2,2…3 kW la 690 V c.a. 50 Hz
capacitate de rupere 100 kA Icu la 230/240 V c.a. 50 Hz conformitate cu SR EN 60947-2 100 kA Icu la 400/415 V c.a. 50 Hz conformitate cu SR EN 60947-2 100 kA Icu la 440 V c.a. 50 Hz conformitate cu SR EN 60947-2 100 kA Icu la 500 V c.a. 50 Hz conformitate cu SR EN 60947-2 3 kA Icu la 690 V c.a. 50 Hz conformitate cu SR EN 60947-2
[Ics] capacitatea nominala de rupere la scurtcircuit 100 % la 230/240 V c.a. 50 Hz conformitate cu SR EN 60947-2 100 % la 400/415 V c.a. 50 Hz conformitate cu SR EN 60947-2 100 % la 440 V c.a. 50 Hz conformitate cu SR EN 60947-2 100 % la 500 V c.a. 50 Hz conformitate cu SR EN 60947-2 75 % la 690 V c.a. 50 Hz conformitate cu SR EN 60947-2
tip de control Intrerupator cu revenire
[In] curent nominal 4 A
domeniul de reglare a protectiei termice 2,5…4 A conformitate cu IEC 60947-4-1
curent magnetic de declansare 51 A
[Ith] curent termic conventional in aer liber 4 A conformitate cu IEC 60947-4-1
[Ue] tensiune nominala de functionare 690 V c.a. 50 Hz conformitate cu SR EN 60947-2
[Ui] tensiune nominala de izolatie 690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
[Uimp] tensiune de tinere la impuls 6 kV conformitate cu SR EN 60947-2
sensibilitate la cadere de faza Da conformitate cu IEC 60947-4-1
adecvare pentru izolatie Da conformitate cu IEC 60947-1
puterea disipata pe pol 2,5 W
durabilitate mecanica 100000 cic
durabilitate electrica 100000 cic pentru AC-3 la 415 V In
dificultate nominala Continuu conformitate cu IEC 60947-4-1
cuplu de strangere 1,7 N.m - pornit borna cu clema cu surub
latime 45 mm
inaltime 89 mm
adancime 78,5 mm
greutate neta 0,26 kg
culoare Gri inchis
Mediu
standarde SR EN 60947-2 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1
certificari produs CCC UL CSA EAC ATEX UKCA IECEE CB Scheme
grad de protectie IK IK04
grad de protectie IP IP20 conformitate cu SR EN 60529
încercare climatică Conformitate cu IACS E10
temperatura ambietala pentru depozitare -40…80 °C
rezistenta la foc 960 °C conformitate cu IEC 60695-2-11
temperatura ambientala de utilizare -20…60 °C
rezistenta mecanica Şocuri 30 Gn for 11 ms Vibraţii 5 Gn, 5...150 Hz
altitudinea de functionare 2000 m
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 4,5 cm
Latime prima forma de impachetare 8,5 cm
Lungime prima forma de impachetare 9,5 cm
Greutate prima forma de impachetare 258,0 g
Unitate de masura pentru a doua forma de impachetare S02
Numar unitati in a doua forma de impachetare 24
Inaltime a doua forma de impachetare 15,0 cm
Latime a doua forma de impachetare 30,0 cm
Lungime a doua forma de impachetare 40,0 cm
Greutate a doua forma de impachetare 6,42 kg
Unitate de masura pentru a treia forma de impachetare P06
Numar unitati in a treia forma de impachetare 384
Inaltime a treia forma de impachetare 75,0 cm
Latime a treia forma de impachetare 80,0 cm
Lungime a treia forma de impachetare 60,0 cm
Greutate a treia forma de impachetare 110,72 kg
Weight
DimensionsNu se aplicăNu se aplicăNu se aplicăNu se aplicăNu se aplicăNu se aplică
Additional information
