Content |
Gama |
TeSys Deca |
nume produs |
TeSys GV2
TeSys Deca |
Tip produs sau componenta |
Motor circuit breaker |
nume scurt al dispozitivului |
GV2ME |
Domeniu de utilizare al dispozitivului |
Motor protection |
tehnologie unitate de declansare |
Termo-magnetic |
Suplimentare
descriere poli |
3P |
tip retea electrica |
C.a. |
categorie de utilizare |
Categoria A conformitate cu SR EN 60947-2
AC-3 conformitate cu IEC 60947-4-1 |
frecventa retea |
50 Hz |
mod de fixare |
Sina DIN simetrica, 35 mm prinse
Panou înşurubat (with adaptor plate) |
putere motor kW |
3…4 kW la 400/415 V c.a. 50 Hz
4…5,5 kW la 500 V c.a. 50 Hz
5,5…7,5 kW la 690 V c.a. 50 Hz |
capacitate de rupere |
100 kA Icu la 230/240 V c.a. 50 Hz conformitate cu SR EN 60947-2
100 kA Icu la 400/415 V c.a. 50 Hz conformitate cu SR EN 60947-2
15 kA Icu la 440 V c.a. 50 Hz conformitate cu SR EN 60947-2
10 kA Icu la 500 V c.a. 50 Hz conformitate cu SR EN 60947-2
3 kA Icu la 690 V c.a. 50 Hz conformitate cu SR EN 60947-2 |
[Ics] capacitatea nominala de rupere la scurtcircuit |
100 % la 230/240 V c.a. 50 Hz conformitate cu SR EN 60947-2
100 % la 400/415 V c.a. 50 Hz conformitate cu SR EN 60947-2
100 % la 440 V c.a. 50 Hz conformitate cu SR EN 60947-2
100 % la 500 V c.a. 50 Hz conformitate cu SR EN 60947-2
75 % la 690 V c.a. 50 Hz conformitate cu SR EN 60947-2 |
tip de control |
Intrerupator cu revenire |
[In] curent nominal |
10 A |
domeniul de reglare a protectiei termice |
6…10 A conformitate cu IEC 60947-4-1 |
curent magnetic de declansare |
138 A |
[Ith] curent termic conventional in aer liber |
10 A conformitate cu IEC 60947-4-1 |
[Ue] tensiune nominala de functionare |
690 V c.a. 50 Hz conformitate cu SR EN 60947-2 |
[Ui] tensiune nominala de izolatie |
690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 |
[Uimp] tensiune de tinere la impuls |
6 kV conformitate cu SR EN 60947-2 |
sensibilitate la cadere de faza |
Da conformitate cu IEC 60947-4-1 |
adecvare pentru izolatie |
Da conformitate cu IEC 60947-1 |
puterea disipata pe pol |
2,5 W |
durabilitate mecanica |
100000 cic |
durabilitate electrica |
100000 cic pentru AC-3 la 415 V In |
dificultate nominala |
Continuu conformitate cu IEC 60947-4-1 |
cuplu de strangere |
1,7 N.m - pornit borna cu clema cu surub |
latime |
45 mm |
Inaltime |
89 mm |
Adancime |
78,5 mm |
Greutate neta |
0,26 kg |
culoare |
Gri inchis |
Mediu
standarde |
SR EN 60947-2
EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1 |
Certificari produs |
CCC
UL
CSA
EAC
ATEX
UKCA
IECEE CB Scheme |
grad de protectie IK |
IK04 |
grad de protectie IP |
IP20 conformitate cu SR EN 60529 |
încercare climatică |
Conformitate cu IACS E10 |
Temperatura de depozitare |
-40…80 °C |
rezistenta la foc |
960 °C conformitate cu IEC 60695-2-11 |
temperatura ambientala de utilizare |
-20…60 °C |
rezistenta mecanica |
Şocuri 30 Gn for 11 ms
Vibraţii 5 Gn, 5...150 Hz |
altitudinea de functionare |
2000 m |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
5,000 cm |
Latime prima forma de impachetare |
8,500 cm |
Lungime prima forma de impachetare |
9,500 cm |
Greutate prima forma de impachetare |
276,000 g |
Unitate de masura pentru a doua forma de impachetare |
S02 |
Numar unitati in a doua forma de impachetare |
24 |
Inaltime a doua forma de impachetare |
15,000 cm |
Latime a doua forma de impachetare |
30,000 cm |
Lungime a doua forma de impachetare |
40,000 cm |
Greutate a doua forma de impachetare |
6,876 kg |
Unitate de masura pentru a treia forma de impachetare |
P06 |
Numar unitati in a treia forma de impachetare |
384 |
Inaltime a treia forma de impachetare |
75,000 cm |
Latime a treia forma de impachetare |
80,000 cm |
Lungime a treia forma de impachetare |
60,000 cm |
Greutate a treia forma de impachetare |
118,016 kg |
|
Gama |
TeSys Deca |
nume produs |
TeSys GV2
TeSys Deca |
Tip produs sau componenta |
Motor circuit breaker |
nume scurt al dispozitivului |
GV2ME |
aplicatie a dispozitivului |
Motor protection |
tehnologie unitate de declansare |
Termo-magnetic |
Suplimentar
descriere poli |
3P |
Tip retea electrica |
C.a. |
categorie de utilizare |
Categoria A conformitate cu SR EN 60947-2
AC-3 conformitate cu IEC 60947-4-1 |
frecventa retea |
50 Hz |
mod de fixare |
Sina DIN simetrica, 35 mm prinse
Panou înşurubat (with adaptor plate) |
putere motor kW |
5,5 kW la 400/415 V c.a. 50 Hz
7,5 kW la 500 V c.a. 50 Hz
9…11 kW la 690 V c.a. 50 Hz |
capacitate de rupere |
100 kA Icu la 230/240 V c.a. 50 Hz conformitate cu SR EN 60947-2
15 kA Icu la 400/415 V c.a. 50 Hz conformitate cu SR EN 60947-2
8 kA Icu la 440 V c.a. 50 Hz conformitate cu SR EN 60947-2
6 kA Icu la 500 V c.a. 50 Hz conformitate cu SR EN 60947-2
3 kA Icu la 690 V c.a. 50 Hz conformitate cu SR EN 60947-2 |
[Ics] capacitatea nominala de rupere la scurtcircuit |
100 % la 230/240 V c.a. 50 Hz conformitate cu SR EN 60947-2
50 % la 400/415 V c.a. 50 Hz conformitate cu SR EN 60947-2
50 % la 440 V c.a. 50 Hz conformitate cu SR EN 60947-2
75 % la 500 V c.a. 50 Hz conformitate cu SR EN 60947-2
75 % la 690 V c.a. 50 Hz conformitate cu SR EN 60947-2 |
tip de control |
Intrerupator cu revenire |
[In] curent nominal |
14 A |
domeniul de reglare a protectiei termice |
9…14 A conformitate cu IEC 60947-4-1 |
curent magnetic de declansare |
170 A |
[Ith] curent termic conventional in aer liber |
14 A conformitate cu IEC 60947-4-1 |
[Ue] tensiune nominala de functionare |
690 V c.a. 50 Hz conformitate cu SR EN 60947-2 |
[Ui] tensiune nominala de izolatie |
690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 |
[Uimp] tensiune de tinere la impuls |
6 kV conformitate cu SR EN 60947-2 |
sensibilitate la cadere de faza |
Da conformitate cu IEC 60947-4-1 |
adecvare pentru izolatie |
Da conformitate cu IEC 60947-1 |
puterea disipata pe pol |
2,5 W |
durabilitate mecanica |
100000 cic |
durabilitate electrica |
100000 cic pentru AC-3 la 415 V In |
dificultate nominala |
Continuu conformitate cu IEC 60947-4-1 |
cuplu de strangere |
1,7 N.m - pornit borna cu clema cu surub |
latime |
45 mm |
inaltime |
89 mm |
adancime |
78,5 mm |
greutate neta |
0,26 kg |
culoare |
Gri inchis |
Mediu
standarde |
SR EN 60947-2
EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1 |
certificari produs |
CCC
UL
CSA
EAC
ATEX
UKCA
IECEE CB Scheme |
grad de protectie IK |
IK04 |
grad de protectie IP |
IP20 conformitate cu SR EN 60529 |
încercare climatică |
Conformitate cu IACS E10 |
temperatura ambietala pentru depozitare |
-40…80 °C |
rezistenta la foc |
960 °C conformitate cu IEC 60695-2-11 |
temperatura ambientala de utilizare |
-20…60 °C |
rezistenta mecanica |
Şocuri 30 Gn for 11 ms
Vibraţii 5 Gn, 5...150 Hz |
altitudinea de functionare |
2000 m |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
4,800 cm |
Latime prima forma de impachetare |
8,500 cm |
Lungime prima forma de impachetare |
9,500 cm |
Greutate prima forma de impachetare |
281,000 g |
Unitate de masura pentru a doua forma de impachetare |
S02 |
Numar unitati in a doua forma de impachetare |
24 |
Inaltime a doua forma de impachetare |
15,000 cm |
Latime a doua forma de impachetare |
30,000 cm |
Lungime a doua forma de impachetare |
40,000 cm |
Greutate a doua forma de impachetare |
6,997 kg |
Unitate de masura pentru a treia forma de impachetare |
P06 |
Numar unitati in a treia forma de impachetare |
384 |
Inaltime a treia forma de impachetare |
75,000 cm |
Latime a treia forma de impachetare |
80,000 cm |
Lungime a treia forma de impachetare |
60,000 cm |
Greutate a treia forma de impachetare |
119,952 kg |
|
Gama |
TeSys Deca |
nume produs |
TeSys GV2
TeSys Deca |
Tip produs sau componenta |
Motor circuit breaker |
nume scurt al dispozitivului |
GV2ME |
Domeniu de utilizare al dispozitivului |
Motor protection |
tehnologie unitate de declansare |
Termo-magnetic |
Suplimentare
descriere poli |
3P |
tip retea electrica |
C.a. |
categorie de utilizare |
Categoria A conformitate cu SR EN 60947-2
AC-3 conformitate cu IEC 60947-4-1 |
frecventa retea |
50 Hz |
mod de fixare |
Sina DIN simetrica, 35 mm prinse
Panou înşurubat (with adaptor plate) |
putere motor kW |
9 kW la 400/415 V c.a. 50 Hz
11 kW la 500 V c.a. 50 Hz
18,5 kW la 690 V c.a. 50 Hz |
capacitate de rupere |
50 kA Icu la 230/240 V c.a. 50 Hz conformitate cu SR EN 60947-2
15 kA Icu la 400/415 V c.a. 50 Hz conformitate cu SR EN 60947-2
6 kA Icu la 440 V c.a. 50 Hz conformitate cu SR EN 60947-2
4 kA Icu la 500 V c.a. 50 Hz conformitate cu SR EN 60947-2
3 kA Icu la 690 V c.a. 50 Hz conformitate cu SR EN 60947-2 |
[Ics] capacitatea nominala de rupere la scurtcircuit |
100 % la 230/240 V c.a. 50 Hz conformitate cu SR EN 60947-2
40 % la 400/415 V c.a. 50 Hz conformitate cu SR EN 60947-2
50 % la 440 V c.a. 50 Hz conformitate cu SR EN 60947-2
75 % la 500 V c.a. 50 Hz conformitate cu SR EN 60947-2
75 % la 690 V c.a. 50 Hz conformitate cu SR EN 60947-2 |
tip de control |
Intrerupator cu revenire |
[In] curent nominal |
23 A |
domeniul de reglare a protectiei termice |
17…23 A conformitate cu IEC 60947-4-1 |
curent magnetic de declansare |
327 A |
[Ith] curent termic conventional in aer liber |
23 A conformitate cu IEC 60947-4-1 |
[Ue] tensiune nominala de functionare |
690 V c.a. 50 Hz conformitate cu SR EN 60947-2 |
[Ui] tensiune nominala de izolatie |
690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 |
[Uimp] tensiune de tinere la impuls |
6 kV conformitate cu SR EN 60947-2 |
sensibilitate la cadere de faza |
Da conformitate cu IEC 60947-4-1 |
adecvare pentru izolatie |
Da conformitate cu IEC 60947-1 |
puterea disipata pe pol |
2,5 W |
durabilitate mecanica |
100000 cic |
durabilitate electrica |
100000 cic pentru AC-3 la 415 V In |
dificultate nominala |
Continuu conformitate cu IEC 60947-4-1 |
cuplu de strangere |
1,7 N.m - pornit borna cu clema cu surub |
latime |
45 mm |
Inaltime |
89 mm |
Adancime |
78,5 mm |
Greutate neta |
0,26 kg |
culoare |
Gri inchis |
Mediu
standarde |
SR EN 60947-2
EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1 |
Certificari produs |
CCC
UL
CSA
EAC
ATEX
UKCA
IECEE CB Scheme |
grad de protectie IK |
IK04 |
grad de protectie IP |
IP20 conformitate cu SR EN 60529 |
încercare climatică |
Conformitate cu IACS E10 |
Temperatura de depozitare |
-40…80 °C |
rezistenta la foc |
960 °C conformitate cu IEC 60695-2-11 |
temperatura ambientala de utilizare |
-20…60 °C |
rezistenta mecanica |
Şocuri 30 Gn for 11 ms
Vibraţii 5 Gn, 5...150 Hz |
altitudinea de functionare |
2000 m |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
5,000 cm |
Latime prima forma de impachetare |
8,500 cm |
Lungime prima forma de impachetare |
9,500 cm |
Greutate prima forma de impachetare |
285,000 g |
Unitate de masura pentru a doua forma de impachetare |
S02 |
Numar unitati in a doua forma de impachetare |
24 |
Inaltime a doua forma de impachetare |
15,000 cm |
Latime a doua forma de impachetare |
30,000 cm |
Lungime a doua forma de impachetare |
40,000 cm |
Greutate a doua forma de impachetare |
7,087 kg |
|
Gama |
TeSys Deca |
nume produs |

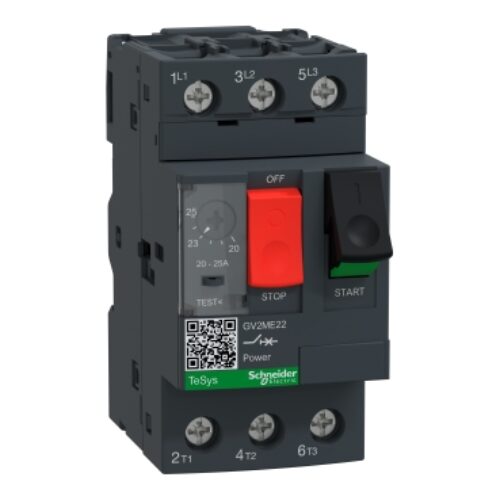

TeSys GV2
TeSys Deca |
Tip produs sau componenta |
Motor circuit breaker |
nume scurt al dispozitivului |
GV2ME |
Domeniu de utilizare al dispozitivului |
Motor protection |
tehnologie unitate de declansare |
Termo-magnetic |
Suplimentare
descriere poli |
3P |
tip retea electrica |
C.a. |
categorie de utilizare |
Categoria A conformitate cu SR EN 60947-2
AC-3 conformitate cu IEC 60947-4-1 |
frecventa retea |
50 Hz |
mod de fixare |
Sina DIN simetrica, 35 mm prinse
Panou înşurubat (with adaptor plate) |
putere motor kW |
11 kW la 400/415 V c.a. 50 Hz
15 kW la 500 V c.a. 50 Hz |
capacitate de rupere |
50 kA Icu la 230/240 V c.a. 50 Hz conformitate cu SR EN 60947-2
15 kA Icu la 400/415 V c.a. 50 Hz conformitate cu SR EN 60947-2
6 kA Icu la 440 V c.a. 50 Hz conformitate cu SR EN 60947-2
4 kA Icu la 500 V c.a. 50 Hz conformitate cu SR EN 60947-2
3 kA Icu la 690 V c.a. 50 Hz conformitate cu SR EN 60947-2 |
[Ics] capacitatea nominala de rupere la scurtcircuit |
100 % la 230/240 V c.a. 50 Hz conformitate cu SR EN 60947-2
40 % la 400/415 V c.a. 50 Hz conformitate cu SR EN 60947-2
50 % la 440 V c.a. 50 Hz conformitate cu SR EN 60947-2
75 % la 500 V c.a. 50 Hz conformitate cu SR EN 60947-2
75 % la 690 V c.a. 50 Hz conformitate cu SR EN 60947-2 |
tip de control |
Intrerupator cu revenire |
[In] curent nominal |
25 A |
domeniul de reglare a protectiei termice |
20…25 A conformitate cu IEC 60947-4-1 |
curent magnetic de declansare |
327 A |
[Ith] curent termic conventional in aer liber |
25 A conformitate cu IEC 60947-4-1 |
[Ue] tensiune nominala de functionare |
690 V c.a. 50 Hz conformitate cu SR EN 60947-2 |
[Ui] tensiune nominala de izolatie |
690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 |
[Uimp] tensiune de tinere la impuls |
6 kV conformitate cu SR EN 60947-2 |
sensibilitate la cadere de faza |
Da conformitate cu IEC 60947-4-1 |
adecvare pentru izolatie |
Da conformitate cu IEC 60947-1 |
puterea disipata pe pol |
2,5 W |
durabilitate mecanica |
100000 cic |
durabilitate electrica |
100000 cic pentru AC-3 la 415 V In |
dificultate nominala |
Continuu conformitate cu IEC 60947-4-1 |
cuplu de strangere |
1,7 N.m - pornit borna cu clema cu surub |
latime |
45 mm |
Inaltime |
89 mm |
Adancime |
78,5 mm |
Greutate neta |
0,26 kg |
culoare |
Gri inchis |
Mediu
standarde |
SR EN 60947-2
EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1 |
Certificari produs |
CCC
UL
CSA
EAC
ATEX
UKCA
IECEE CB Scheme |
grad de protectie IK |
IK04 |
grad de protectie IP |
IP20 conformitate cu SR EN 60529 |
încercare climatică |
Conformitate cu IACS E10 |
Temperatura de depozitare |
-40…80 °C |
rezistenta la foc |
960 °C conformitate cu IEC 60695-2-11 |
temperatura ambientala de utilizare |
-20…60 °C |
rezistenta mecanica |
Şocuri 30 Gn for 11 ms
Vibraţii 5 Gn, 5...150 Hz |
altitudinea de functionare |
2000 m |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
4,500 cm |
Latime prima forma de impachetare |
8,500 cm |
Lungime prima forma de impachetare |
9,500 cm |
Greutate prima forma de impachetare |
285,000 g |
Unitate de masura pentru a doua forma de impachetare |
S02 |
Numar unitati in a doua forma de impachetare |
24 |
Inaltime a doua forma de impachetare |
15,000 cm |
Latime a doua forma de impachetare |
30,000 cm |
Lungime a doua forma de impachetare |
40,000 cm |
Greutate a doua forma de impachetare |
7,093 kg |
| Specificatii
Principal
Gama |
TeSys Deca |
nume produs |
TeSys GV3
TeSys Deca |
Tip produs sau componenta |
Motor circuit breaker |
nume scurt al dispozitivului |
GV3P |
aplicatie a dispozitivului |
Motor protection |
tehnologie unitate de declansare |
Termo-magnetic |
Suplimentar
descriere poli |
3P |
Tip retea electrica |
C.a. |
categorie de utilizare |
AC-3 conformitate cu IEC 60947-4-1 |
frecventa retea |
50/60 Hz conformitate cu IEC 60947-4-1 |
mod de fixare |
Sina DIN simetrica, 35 mm prinse
Panou înşurubat (with 3 x M4 screws) |
putere motor kW |
22 kW la 400/415 V c.a. 50/60 Hz
30 kW la 500 V c.a. 50/60 Hz
45 kW la 690 V c.a. 50/60 Hz |
capacitate de rupere |
100 kA Icu la 230/240 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
50 kA Icu la 400/415 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
50 kA Icu la 440 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
12 kA Icu la 500 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
6 kA Icu la 690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 |
[Ics] capacitatea nominala de rupere la scurtcircuit |
100 % la 230/240 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
100 % la 400/415 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
100 % la 440 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
50 % la 500 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
50 % la 690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 |
tip de control |
Maner rotativ |
[In] curent nominal |
50 A |
domeniul de reglare a protectiei termice |
37…50 A conformitate cu IEC 60947-4-1 |
curent magnetic de declansare |
700 A |
[Ith] curent termic conventional in aer liber |
50 A conformitate cu IEC 60947-4-1 |
[Ue] tensiune nominala de functionare |
690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 |
[Ui] tensiune nominala de izolatie |
690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 |
[Uimp] tensiune de tinere la impuls |
6 kV conformitate cu SR EN 60947-2 |
sensibilitate la cadere de faza |
Da conformitate cu IEC 60947-4-1 |
adecvare pentru izolatie |
Da conformitate cu IEC 60947-1 |
puterea disipata pe pol |
8 W |
durabilitate mecanica |
50000 cic |
durabilitate electrica |
50000 cic pentru AC-3 la 415 V In |
dificultate nominala |
Continuu conformitate cu IEC 60947-4-1 |
cuplu de strangere |
5 N.m - pornit borna cu clema cu surub |
latime |
55 mm |
inaltime |
132 mm |
adancime |
136 mm |
greutate neta |
0,96 kg |
culoare |
Gri inchis |
Mediu
standarde |
SR EN 60947-2
EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1 |
certificari produs |
CCC
UL
CSA
EAC
ATEX
LROS (Lloyds register of shipping)
BV
ABS
DNV-GL
UKCA |
grad de protectie IK |
IK09 cofret |
grad de protectie IP |
IP20 conformitate cu SR EN 60529 |
încercare climatică |
Conformitate cu IACS E10 |
temperatura ambietala pentru depozitare |
-40…80 °C |
rezistenta la foc |
960 °C conformitate cu IEC 60695-2-11 |
temperatura ambientala de utilizare |
-20…60 °C |
rezistenta mecanica |
Şocuri 15 Gn pentru 11 ms contactor deschis
Şocuri 30 Gn for 11 ms contactor închis
Vibraţii 4 Gn, 5...300 Hz |
altitudinea de functionare |
3000 m |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
16,000 cm |
Latime prima forma de impachetare |
6,500 cm |
Lungime prima forma de impachetare |
14,500 cm |
Greutate prima forma de impachetare |
1,008 kg |
Unitate de masura pentru a doua forma de impachetare |
P06 |
Numar unitati in a doua forma de impachetare |
120 |
Inaltime a doua forma de impachetare |
75,000 cm |
Latime a doua forma de impachetare |
60,000 cm |
Lungime a doua forma de impachetare |
80,000 cm |
Greutate a doua forma de impachetare |
136,960 kg |
Garanție contractuală
Garantie |
18 luni |
| Specificatii
Principal
Gama |
TeSys Deca |
nume produs |
TeSys GV3
TeSys Deca |
Tip produs sau componenta |
Motor circuit breaker |
nume scurt al dispozitivului |
GV3P |
aplicatie a dispozitivului |
Motor protection |
tehnologie unitate de declansare |
Termo-magnetic |
Suplimentar
descriere poli |
3P |
Tip retea electrica |
C.a. |
categorie de utilizare |
AC-3 conformitate cu IEC 60947-4-1 |
frecventa retea |
50/60 Hz conformitate cu IEC 60947-4-1 |
mod de fixare |
Sina DIN simetrica, 35 mm prinse
Panou înşurubat (with 3 x M4 screws) |
putere motor kW |
30 kW la 400/415 V c.a. 50/60 Hz
45 kW la 500 V c.a. 50/60 Hz
55 kW la 690 V c.a. 50/60 Hz |
capacitate de rupere |
100 kA Icu la 230/240 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
50 kA Icu la 400/415 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
50 kA Icu la 440 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
12 kA Icu la 500 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
6 kA Icu la 690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 |
[Ics] capacitatea nominala de rupere la scurtcircuit |
100 % la 230/240 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
100 % la 400/415 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
100 % la 440 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
50 % la 500 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
50 % la 690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 |
tip de control |
Maner rotativ |
[In] curent nominal |
65 A |
domeniul de reglare a protectiei termice |
48…65 A conformitate cu IEC 60947-4-1 |
curent magnetic de declansare |
910 A |
[Ith] curent termic conventional in aer liber |
65 A conformitate cu IEC 60947-4-1 |
[Ue] tensiune nominala de functionare |
690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 |
[Ui] tensiune nominala de izolatie |
690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 |
[Uimp] tensiune de tinere la impuls |
6 kV conformitate cu SR EN 60947-2 |
sensibilitate la cadere de faza |
Da conformitate cu IEC 60947-4-1 |
adecvare pentru izolatie |
Da conformitate cu IEC 60947-1 |
puterea disipata pe pol |
8 W |
durabilitate mecanica |
50000 cic |
durabilitate electrica |
50000 cic pentru AC-3 la 415 V In |
dificultate nominala |
Continuu conformitate cu IEC 60947-4-1 |
cuplu de strangere |
5 N.m - pornit borna cu clema cu surub |
latime |
55 mm |
inaltime |
132 mm |
adancime |
136 mm |
greutate neta |
0,96 kg |
culoare |
Gri inchis |
Mediu
standarde |
SR EN 60947-2
EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1 |
certificari produs |
CCC
UL
CSA
EAC
ATEX
LROS (Lloyds register of shipping)
BV
ABS
DNV-GL
UKCA |
grad de protectie IK |
IK09 cofret |
grad de protectie IP |
IP20 conformitate cu SR EN 60529 |
încercare climatică |
Conformitate cu IACS E10 |
temperatura ambietala pentru depozitare |
-40…80 °C |
rezistenta la foc |
960 °C conformitate cu IEC 60695-2-11 |
temperatura ambientala de utilizare |
-20…60 °C |
rezistenta mecanica |
Şocuri 15 Gn pentru 11 ms contactor deschis
Şocuri 30 Gn for 11 ms contactor închis
Vibraţii 4 Gn, 5...300 Hz |
altitudinea de functionare |
3000 m |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
16,000 cm |
Latime prima forma de impachetare |
6,500 cm |
Lungime prima forma de impachetare |
14,600 cm |
Greutate prima forma de impachetare |
1,016 kg |
Unitate de masura pentru a doua forma de impachetare |
P06 |
Numar unitati in a doua forma de impachetare |
120 |
Inaltime a doua forma de impachetare |
75,000 cm |
Latime a doua forma de impachetare |
60,000 cm |
Lungime a doua forma de impachetare |
80,000 cm |
Greutate a doua forma de impachetare |
134,920 kg |
Garanție contractuală
Garantie |
18 luni |
|
Recenzii
Nu există recenzii până acum.
