| Content |
Principal
| gama de produse |

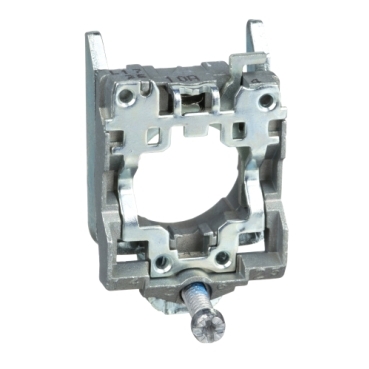

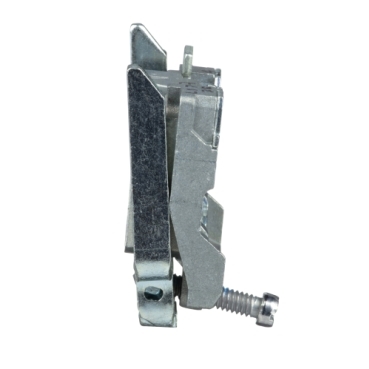

Harmony XB4 |
| denumire accesorii/piese separate |
Inel de fixare |
| tip de accesorii / piese separate |
Corp cu suport de fixare |
| categorii accesorii / piese de schimb |
Accesorii de montare si fixare |
| material |
Metal |
| tip cap |
Standard |
| destinatie accesorii/piese separate |
Cutie de borne electrice |
| prezentare dispozitiv |
Element de baza |
Suplimentar
| Cantitate pe set |
Set de 10 |
| greutate neta |
0,006 kg |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
2,0 cm |
| Latime prima forma de impachetare |
3,0 cm |
| Lungime prima forma de impachetare |
4,6 cm |
| Greutate prima forma de impachetare |
37,0 g |
| Unitate de masura pentru a doua forma de impachetare |
BB1 |
| Numar unitati in a doua forma de impachetare |
10 |
| Inaltime a doua forma de impachetare |
8,8 cm |
| Latime a doua forma de impachetare |
7 cm |
| Lungime a doua forma de impachetare |
7 cm |
| Greutate a doua forma de impachetare |
397 g |
| Unitate de masura pentru a treia forma de impachetare |
S02 |
| Numar unitati in a treia forma de impachetare |
150 |
| Inaltime a treia forma de impachetare |
15 cm |
| Latime a treia forma de impachetare |
30 cm |
| Lungime a treia forma de impachetare |
40 cm |
| Greutate a treia forma de impachetare |
6,273 kg |
Garanție contractuală
| Garantie |
18 luni |
|
| gama |
Easy9 |
| tip produs sau componenta |
Residual current breaker with overcurrent protection (RCBO) |
| Poli |
3P + N |
| pozitie neutrului |
Stanga |
| numarul polilor protejati |
3 |
| [In] curent nominal |
20 A |
| tip retea electrica |
C.a. |
| tehnologie unitate de declansare |
Termo-magnetic |
| cod pentru curba |
C |
| sensibilitatea legaturii la pamant |
30 mA |
| temporizare protectie pentru scurgeri la pamant |
Instantaneu |
| clasa de protectie pentru scurgeri la pamant |
Type AC |
| capacitate de rupere |
4500 A |
Suplimentare
| domeniu de utilizare al dispozitivului |
Protectie |
| locatia dispozitivului in sistem |
Iesire |
| frecventa retea electrica |
50 Hz |
| [Ue] tensiunea de functionare |
400 V c.a. 50 Hz |
| limita de declansare magnetica |
5...10 x In |
| capacitate nominala de rupere si realizare |
4500 A |
| [Uimp] tensiune nominala de tinere la impuls |
4 kV |
| indicator de pozitie contact |
Da |
| tip de control |
Comutare |
| suport de montare |
Sina DIN |
| mod de montare |
Clipsabil |
| pasi de 9 mm |
10 |
| inaltime |
91 mm |
| latime |
90 mm |
| adancime |
72,5 mm |
| durabilitate mecanica |
10000 cic |
| durabilitate electrica |
4000 cic |
| conexiuni - borne |
Terminal tip tunel (sus sau jos) 1…16 mm² rigid
Terminal tip tunel (sus sau jos) 1…16 mm² flexibil |
| cuplu de strangere |
2 N.m sus sau jos |
| protectie de scurgere la pamant |
Inglobat |
Mediu
| standarde |
SR EN 61009-1 |
| grad de protectie IP |
IP20
IP40 (carcasa modulara) |
| tropicalizare |
2 conformitate cu IEC 60068-2-30 |
| umiditate relativa |
95 % la 55 °C |
| temperatura ambientala de functionare |
-5…60 °C |
| temperatura de depozitare |
-40…85 °C |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
8,5 cm |
| Latime prima forma de impachetare |
11,5 cm |
| Lungime prima forma de impachetare |
12,5 cm |
| Greutate prima forma de impachetare |
545 g |
| Unitate de masura pentru a doua forma de impachetare |
S03 |
| Numar unitati in a doua forma de impachetare |
16 |
| Inaltime a doua forma de impachetare |
30 cm |
| Latime a doua forma de impachetare |
30 cm |
| Lungime a doua forma de impachetare |
40 cm |
| Greutate a doua forma de impachetare |
9,119 kg |
| Unitate de masura pentru a treia forma de impachetare |
P12 |
| Numar unitati in a treia forma de impachetare |
128 |
| Inaltime a treia forma de impachetare |
45 cm |
| Latime a treia forma de impachetare |
80 cm |
| Lungime a treia forma de impachetare |
120 cm |
| Greutate a treia forma de impachetare |
84,952 kg |
Garanție contractuala
| Garantie |
18 luni |
|
| Gama |
Easy9 |
| Tip produs sau componenta |
Residual current breaker with overcurrent protection (RCBO) |
| Poli |
1P + N |
| pozitie neutrului |
Stanga |
| numarul polilor protejati |
1 |
| [In] curent nominal |
6 A |
| Tip retea electrica |
C.a. |
| tehnologie unitate de declansare |
Termo-magnetic |
| cod pentru curba |
C |
| sensibilitatea legaturii la pamant |
30 mA |
| temporizare protectie pentru scurgeri la pamant |
Instantaneu |
| clasa de protectie pentru scurgeri la pamant |
Type AC |
| capacitate de rupere |
4500 A |
Suplimentare
| domeniu de utilizare al dispozitivului |
Protectie |
| locatia dispozitivului in sistem |
Iesire |
| frecventa retea electrica |
50 Hz |
| [Ue] tensiunea de functionare |
230 V c.a. 50 Hz |
| limita de declansare magnetica |
5...10 x In |
| capacitate nominala de rupere si realizare |
4500 A |
| [Uimp] tensiune nominala de tinere la impuls |
4 kV |
| indicator de pozitie contact |
Da |
| tip de control |
Comutare |
| suport de montare |
Sina DIN |
| mod de montare |
Clipsabil |
| Numar de pasi de 9mm pe rand |
4 |
| inaltime |
82 mm |
| latime |
36 mm |
| adancime |
70,5 mm |
| durabilitate mecanica |
10000 cic |
| durabilitate electrica |
4000 cic |
| conexiuni - borne |
Terminal tip tunel (sus sau jos) 1…16 mm² rigid
Terminal tip tunel (sus sau jos) 1…16 mm² flexibil |
| cuplu de strangere |
2 N.m sus sau jos |
| protectie de scurgere la pamant |
Inglobat |
Mediu
| Standarde |
SR EN 61009-1 |
| grad de protectie IP |
IP20
IP40 (carcasa modulara) |
| tropicalizare |
2 conformitate cu IEC 60068-2-30 |
| umiditate relativa |
95 % la 55 °C |
| temperatura ambientala de functionare |
-5…60 °C |
| temperatura de depozitare |
-40…85 °C |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
4,000 cm |
| Latime prima forma de impachetare |
8,500 cm |
| Lungime prima forma de impachetare |
10,000 cm |
| Greutate prima forma de impachetare |
201,000 g |
| Unitate de masura pentru a doua forma de impachetare |
S03 |
| Numar unitati in a doua forma de impachetare |
60 |
| Inaltime a doua forma de impachetare |
30,000 cm |
| Latime a doua forma de impachetare |
30,000 cm |
| Lungime a doua forma de impachetare |
40,000 cm |
| Greutate a doua forma de impachetare |
12,459 kg |
| Unitate de masura pentru a treia forma de impachetare |
P12 |
| Numar unitati in a treia forma de impachetare |
480 |
| Inaltime a treia forma de impachetare |
45,000 cm |
| Latime a treia forma de impachetare |
80,000 cm |
| Lungime a treia forma de impachetare |
120,000 cm |
| Greutate a treia forma de impachetare |
111,672 kg |
Garanție contractuala
| Garantie |
18 luni |
|
| gama |
Easy9 |
| tip produs sau componenta |
Residual current breaker with overcurrent protection (RCBO) |
| Poli |
1P + N |
| pozitie neutrului |
Stanga |
| numarul polilor protejati |
1 |
| [In] curent nominal |
16 A |
| tip retea electrica |
C.a. |
| tehnologie unitate de declansare |
Termo-magnetic |
| cod pentru curba |
C |
| sensibilitatea legaturii la pamant |
10 mA |
| temporizare protectie pentru scurgeri la pamant |
Instantaneu |
| clasa de protectie pentru scurgeri la pamant |
Type AC |
| capacitate de rupere |
4500 A |
Suplimentare
| domeniu de utilizare al dispozitivului |
Protectie |
| locatia dispozitivului in sistem |
Iesire |
| frecventa retea electrica |
50 Hz |
| [Ue] tensiunea de functionare |
230 V c.a. 50 Hz |
| limita de declansare magnetica |
5...10 x In |
| capacitate nominala de rupere si realizare |
4500 A |
| [Uimp] tensiune nominala de tinere la impuls |
4 kV |
| indicator de pozitie contact |
Da |
| tip de control |
Comutare |
| suport de montare |
Sina DIN |
| mod de montare |
Clipsabil |
| pasi de 9 mm |
4 |
| inaltime |
82 mm |
| latime |
36 mm |
| adancime |
70,5 mm |
| durabilitate mecanica |
10000 cic |
| durabilitate electrica |
4000 cic |
| conexiuni - borne |
Terminal tip tunel (sus sau jos) 1…16 mm² rigid
Terminal tip tunel (sus sau jos) 1…16 mm² flexibil |
| cuplu de strangere |
2 N.m sus sau jos |
| protectie de scurgere la pamant |
Inglobat |
Mediu
| standarde |
SR EN 61009-1 |
| grad de protectie IP |
IP20
IP40 (carcasa modulara) |
| tropicalizare |
2 conformitate cu IEC 60068-2-30 |
| umiditate relativa |
95 % la 55 °C |
| temperatura ambientala de functionare |
-5…60 °C |
| temperatura de depozitare |
-40…85 °C |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
4,000 cm |
| Latime prima forma de impachetare |
8,500 cm |
| Lungime prima forma de impachetare |
10,000 cm |
| Greutate prima forma de impachetare |
206,000 g |
| Unitate de masura pentru a doua forma de impachetare |
S03 |
| Numar unitati in a doua forma de impachetare |
60 |
| Inaltime a doua forma de impachetare |
30,000 cm |
| Latime a doua forma de impachetare |
30,000 cm |
| Lungime a doua forma de impachetare |
40,000 cm |
| Greutate a doua forma de impachetare |
12,798 kg |
| Unitate de masura pentru a treia forma de impachetare |
P12 |
| Numar unitati in a treia forma de impachetare |
480 |
| Inaltime a treia forma de impachetare |
45,000 cm |
| Latime a treia forma de impachetare |
80,000 cm |
| Lungime a treia forma de impachetare |
120,000 cm |
| Greutate a treia forma de impachetare |
114,384 kg |
|
| gama |
Acti 9 |
| gama de produse |
Acti9 iEM3000 |
| nume scurt al dispozitivului |
IEM3350 |
| tip produs sau componenta |
Contor de energie |
Suplimentare
| descriere poli |
3P + N
3P
1P + N |
| tip de masurare |
Energie activa
Curent
Tensiune
Putere activa |
| domeniu de utilizare al dispozitivului |
Partial meter
Sub billing |
| clasa de precizie |
Clasa 1 energie activa conformitate cu IEC 62053-21
Clasa 1 energie activa conformitate cu IEC 61557-12
Clasa B energie activa conformitate cu EN 50470-3 |
| input type |
Intrare directa |
| [In] curent nominal |
125 A |
| tensiune nominala |
100…277 V
173…480 V |
| frecventa retea electrica |
50 Hz
60 Hz |
| tip tehnologie |
Electronic |
| tip afisaj |
Ecran LCD |
| rata de esantionare |
32 samples/cycle |
| curentul de masura |
0…125 A |
| valoarea maxima masurata |
99999999.9 kWh |
| protocol port de comunicare |
Modbus RTU la 9.6, 19.2 and 38.4 kbauds par/impar sau lipsa, izolatie 4000 V |
| suport pentru port de comunicatie |
Bornă cu șurub RS485 |
| semnalizare locala |
Verde indicator luminos alimentat
Galben intermitent LED accuracy checking
Galben indicator luminos communications are active on the Modbus port (Modbus) |
| numar de intrari |
0 |
| numar de iesiri |
0 |
| mod de montare |
Clipsabil |
| suport de montare |
Sina DIN |
| conexiuni - borne |
Borne cu surub 50 mm² cablu(ri) |
| categorie de supratensiune |
III |
| standarde |
BS EN 61557-12
IEC 61557-12
EN 61557-12
BS EN 61326-1
IEC 61326-1
EN 61326-1
BS EN 62052-11
IEC 62052-11
EN 62052-11
BS EN 62053-21
IEC 62053-21
EN 62053-21
BS EN 62052-31
IEC 62052-31
EN 62052-31
BS EN 61010-1
EN 61010-1
IEC 61010-1
UNE 20315
BS EN 61010-2-30
IEC 61010-2-30
EN 61010-2-30
UL 61010-2-30
ANSI C12.16 |
| certificari produs |
UE conformitate cu IEC 61010-1 (siguranta)
UE conformitate cu EN 61557-12 (power monitor)
UE conformitate cu EN/IEC 61326-1 (EMC Directiva de compatibilitate electromagnetica)
UKCA conformitate cu BS EN 61010-1 (siguranta)
UKCA conformitate cu BS EN 61557-12 (power monitor)
UKCA conformitate cu BS EN 61326-1 (EMC Directiva de compatibilitate electromagnetica)
CULus conformitate cu UNE 20315 (siguranta)
CULus conformitate cu EN 61010-1 (siguranta)
EAC (sub-meter)
RCM conformitate cu NMI M 6-1
KZ
NMI conformitate cu NMI M 6-1 |
Mediu
| grad de protectie IP |
Panou frontal:IP40 conformitate cu SR EN 60529
Corpul dispozitivului:IP20 conformitate cu SR EN 60529 |
| grad de poluare |
2 |
| umiditate relativa |
5…95 % la 50 °C |
| temperatura ambientala de utilizare |
-25…60 °C - IEC |
| temperatura de depozitare |
-40…85 °C |
| altitudine de functionare |
< 2000 m |
| culoare |
Alb |
| pasi de 9 mm |
14 |
| latime |
126 mm |
| inaltime |
103,2 mm |
| adancime |
69,3 mm |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
8,5 cm |
| Latime prima forma de impachetare |
11 cm |
| Lungime prima forma de impachetare |
13 cm |
| Greutate prima forma de impachetare |
590 g |
| Unitate de masura pentru a doua forma de impachetare |
S03 |
| Numar unitati in a doua forma de impachetare |
16 |
| Inaltime a doua forma de impachetare |
30 cm |
| Latime a doua forma de impachetare |
30 cm |
| Lungime a doua forma de impachetare |
40 cm |
| Greutate a doua forma de impachetare |
11356 g |
| Unitate de masura pentru a treia forma de impachetare |
P12 |
| Numar unitati in a treia forma de impachetare |
384 |
| Inaltime a treia forma de impachetare |
80 cm |
| Latime a treia forma de impachetare |
120 cm |
| Lungime a treia forma de impachetare |
110 cm |
| Greutate a treia forma de impachetare |
281544 g |
|
| gama |
Easy9 |
| domeniu de utilizare al dispozitivului |
Protectie |
| tip produs sau componenta |
Miniature circuit-breaker |
| Poli |
1P + N |
| numarul polilor protejati |
1 |
| [In] curent nominal |
20 A |
| tip retea electrica |
C.a. |
| tehnologie unitate de declansare |
Termo-magnetic |
| cod pentru curba |
C |
| capacitate de rupere |
4500 A Icn la 230 V c.a. 50 Hz conformitate cu SR EN 60898-1 |
| adecvare pentru izolatie |
Da conformitate cu SR EN 60898-1 |
Suplimentare
| frecventa retea electrica |
50 Hz |
| [Ue] tensiune nominala de functionare |
230 V c.a. 50 Hz |
| limita de declansare magnetica |
5...10 x In |
| clasa de limitare |
3 |
| [Ui] tensiune nominala de izolatie |
440 V |
| [Uimp] tensiune nominala de tinere la impuls |
4 kV |
| indicator de pozitie contact |
Da |
| tip de control |
Comutare |
| semnalizare locala |
Fara |
| mod de montare |
Clipsabil |
| suport de montare |
Sina DIN |
| pasi de 9 mm |
2 |
| inaltime |
81 mm |
| latime |
18 mm |
| adancime |
78 mm |
| durabilitate mecanica |
10000 cic |
| durabilitate electrica |
4000 cic |
| conexiuni - borne |
Terminal tip tunel (sus sau jos) 1…16 mm² rigid
Terminal tip tunel (sus sau jos) 1…16 mm² flexibil |
| cuplu de strangere |
2 N.m sus sau jos |
| protectie de scurgere la pamant |
Fara |
Mediu
| standarde |
SR EN 60898-1 |
| grad de protectie IP |
IP20
IP40 (carcasa modulara) |
| grad de poluare |
2 |
| categorie de supratensiune |
III |
| tropicalizare |
2 conformitate cu IEC 60068-2-30 |
| umiditate relativa |
95 % la 55 °C |
| temperatura ambientala de functionare |
-25…60 °C |
| temperatura de depozitare |
-40…85 °C |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
1,500 cm |
| Latime prima forma de impachetare |
7,100 cm |
| Lungime prima forma de impachetare |
8,700 cm |
| Greutate prima forma de impachetare |
113,300 g |
| Unitate de masura pentru a doua forma de impachetare |
BB1 |
| Numar unitati in a doua forma de impachetare |
12 |
| Inaltime a doua forma de impachetare |
7,500 cm |
| Latime a doua forma de impachetare |
9,000 cm |
| Lungime a doua forma de impachetare |
22,500 cm |
| Greutate a doua forma de impachetare |
1,403 kg |
| Unitate de masura pentru a treia forma de impachetare |
S03 |
| Numar unitati in a treia forma de impachetare |
144 |
| Inaltime a treia forma de impachetare |
30,000 cm |
| Latime a treia forma de impachetare |
30,000 cm |
| Lungime a treia forma de impachetare |
40,000 cm |
| Greutate a treia forma de impachetare |
17,252 kg |
|
Recenzii
Nu există recenzii până acum.
