Content |

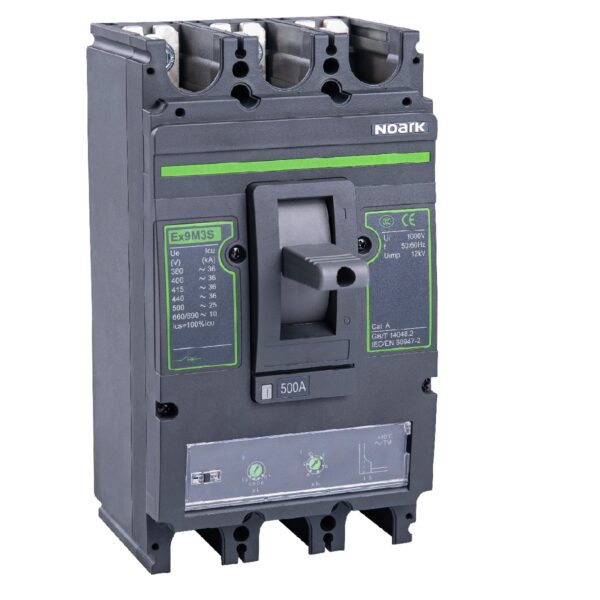

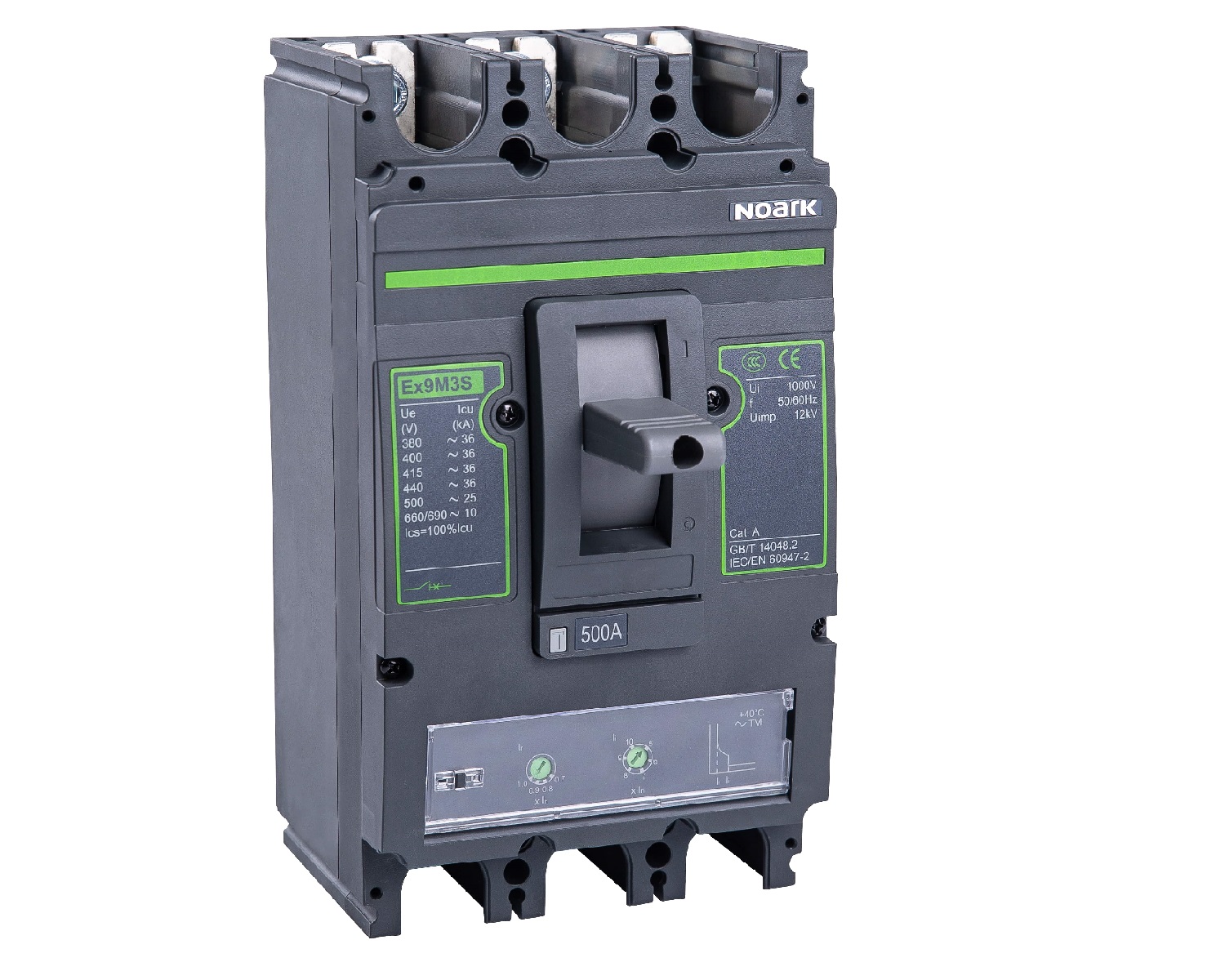

PARAMETRU |
VALOARE |
Potrivit pentru montarea pe șină DIN |
NU |
Tip control |
Extindere manetă |
Construcția dispozitivului |
Dispozitiv încorporat |
Indicarea conexiunii la circuitul general |
Parte frontală |
Grad de protecție (IP) |
IP20 |
Capacitate nominală de rupere la scurtcircuit Icu at 400 V, 50 Hz |
36 |
Cu declanșare la minimă tensiune |
NU |
Dispozitiv complet cu unitate de protecție |
DA |
Indicator disponibil de închidere |
NU |
Protecție integrată pentr punerea la pământ |
NU |
Setarea la suprasarcină |
|
Tipul de conectare la circuitul general |
Șurub conectare |
Montare pe șină DIN opțională |
DA |
Motor opțional |
DA |
Motor inclus |
NU |
Tip |
Termomagnetic |
Curent nominal permanent Iu |
400 |
Tensiune nominală |
|
Reglajul la scurtcircuit fără temporizare |
|
Număr poli |
3 |
|
gama |
Acti 9 |
gama de produse |
Acti9 iEM3000 |
nume scurt al dispozitivului |
IEM3150 |
tip produs sau componenta |
Contor de energie |
Suplimentare
descriere poli |
3P
3P + N
1P + N |
tip de masurare |
Energie activa
Curent
Tensiune
Putere activa |
domeniu de utilizare al dispozitivului |
Partial meter
Sub billing |
clasa de precizie |
Clasa 1 energie activa conformitate cu IEC 62053-21
Clasa 1 energie activa conformitate cu IEC 61557-12
Clasa B energie activa conformitate cu EN 50470-3 |
input type |
Intrare directa |
[In] curent nominal |
63 A |
tensiune nominala |
100…277 V
173…480 V |
frecventa retea electrica |
50 Hz
60 Hz |
tip tehnologie |
Electronic |
tip afisaj |
Ecran LCD |
rata de esantionare |
32 samples/cycle |
curentul de masura |
0…63 A |
valoarea maxima masurata |
99999999.9 kWh |
protocol port de comunicare |
Modbus RTU la 9.6, 19.2 and 38.4 kbauds par/impar sau lipsa, izolatie 4000 V |
suport pentru port de comunicatie |
Bornă cu șurub RS485 |
semnalizare locala |
Verde indicator luminos alimentat
Galben intermitent LED accuracy checking
Galben indicator luminos communications are active on the Modbus port (Modbus) |
numar de intrari |
0 |
numar de iesiri |
0 |
mod de montare |
Clipsabil |
suport de montare |
Sina DIN |
conexiuni - borne |
Borne cu surub 16 mm² cablu(ri) |
categorie de supratensiune |
III |
standarde |
BS EN 61557-12
IEC 61557-12
EN 61557-12
BS EN 61326-1
IEC 61326-1
EN 61326-1
BS EN 62052-11
IEC 62052-11
EN 62052-11
BS EN 62053-21
IEC 62053-21
EN 62053-21
BS EN 62052-31
IEC 62052-31
EN 62052-31
BS EN 61010-1
EN 61010-1
IEC 61010-1
UNE 20315
BS EN 61010-2-30
IEC 61010-2-30
EN 61010-2-30
UL 61010-2-30
ANSI C12.16 |
certificari produs |
UE conformitate cu IEC 61010-1 (siguranta)
UE conformitate cu EN 61557-12 (power monitor)
UE conformitate cu EN/IEC 61326-1 (EMC Directiva de compatibilitate electromagnetica)
UKCA conformitate cu BS EN 61010-1 (siguranta)
UKCA conformitate cu BS EN 61557-12 (power monitor)
UKCA conformitate cu BS EN 61326-1 (EMC Directiva de compatibilitate electromagnetica)
CULus conformitate cu UNE 20315 (siguranta)
CULus conformitate cu EN 61010-1 (siguranta)
EAC (sub-meter)
RCM conformitate cu NMI M 6-1
KZ
NMI conformitate cu NMI M 6-1 |
Mediu
grad de protectie IP |
Panou frontal:IP40 conformitate cu SR EN 60529
Corpul dispozitivului:IP20 conformitate cu SR EN 60529 |
grad de poluare |
2 |
umiditate relativa |
5…95 % la 50 °C |
temperatura ambientala de utilizare |
-25…60 °C - IEC |
temperatura de depozitare |
-40…85 °C |
altitudine de functionare |
< 2000 m |
culoare |
Alb |
pasi de 9 mm |
10 |
latime |
90 mm |
inaltime |
95 mm |
adancime |
69 mm |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
8,0 cm |
Latime prima forma de impachetare |
9,5 cm |
Lungime prima forma de impachetare |
10,5 cm |
Greutate prima forma de impachetare |
437,0 g |
Unitate de masura pentru a doua forma de impachetare |
S03 |
Numar unitati in a doua forma de impachetare |
30 |
Inaltime a doua forma de impachetare |
30,0 cm |
Latime a doua forma de impachetare |
30,0 cm |
Lungime a doua forma de impachetare |
40,0 cm |
Greutate a doua forma de impachetare |
13,586 kg |
Unitate de masura pentru a treia forma de impachetare |
P12 |
Numar unitati in a treia forma de impachetare |
720 |
Inaltime a treia forma de impachetare |
80,0 cm |
Latime a treia forma de impachetare |
120,0 cm |
Lungime a treia forma de impachetare |
110,0 cm |
Greutate a treia forma de impachetare |
335,064 kg |
Garanție contractuala
Garantie |
18 months |
|
Gama |
Easy9 |
domeniu de utilizare al dispozitivului |
Protectie |
Tip produs sau componenta |
Miniature circuit-breaker |
Poli |
1P + N |
numarul polilor protejati |
1 |
[In] curent nominal |
40 A |
Tip retea electrica |
C.a. |
tehnologie unitate de declansare |
Termo-magnetic |
cod pentru curba |
C |
capacitate de rupere |
4500 A Icn la 230 V c.a. 50 Hz conformitate cu SR EN 60898-1 |
adecvare pentru izolatie |
Da conformitate cu SR EN 60898-1 |
Suplimentare
frecventa retea electrica |
50 Hz |
[Ue] tensiune nominala de functionare |
230 V c.a. 50 Hz |
limita de declansare magnetica |
5...10 x In |
[Uimp] tensiune nominala de tinere la impuls |
4 kV |
indicator de pozitie contact |
Da |
tip de control |
Comutare |
semnalizare locala |
Fara |
mod de montare |
Clipsabil |
suport de montare |
Sina DIN |
Numar de pasi de 9mm pe rand |
2 |
inaltime |
81 mm |
latime |
18 mm |
adancime |
78 mm |
durabilitate mecanica |
10000 cic |
durabilitate electrica |
4000 cic |
conexiuni - borne |
Terminal tip tunel (sus sau jos) 1…16 mm² rigid
Terminal tip tunel (sus sau jos) 1…16 mm² flexibil |
cuplu de strangere |
2 N.m sus sau jos |
protectie de scurgere la pamant |
Fara |
Mediu
Standarde |
SR EN 60898-1 |
grad de protectie IP |
IP20
IP40 (carcasa modulara) |
tropicalizare |
2 conformitate cu IEC 60068-2-30 |
umiditate relativa |
95 % la 55 °C |
temperatura ambientala de functionare |
-25…60 °C |
temperatura de depozitare |
-40…85 °C |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
2 cm |
Latime prima forma de impachetare |
7,5 cm |
Lungime prima forma de impachetare |
9 cm |
Greutate prima forma de impachetare |
119 g |
Unitate de masura pentru a doua forma de impachetare |
BB1 |
Numar unitati in a doua forma de impachetare |
12 |
Inaltime a doua forma de impachetare |
8 cm |
Latime a doua forma de impachetare |
9 cm |
Lungime a doua forma de impachetare |
22,5 cm |
Greutate a doua forma de impachetare |
1,479 kg |
Unitate de masura pentru a treia forma de impachetare |
S03 |
Numar unitati in a treia forma de impachetare |
144 |
Inaltime a treia forma de impachetare |
30 cm |
Latime a treia forma de impachetare |
30 cm |
Lungime a treia forma de impachetare |
40 cm |
Greutate a treia forma de impachetare |
18,152 kg |
Garanție contractuala
Garantie |
18 luni |
|
Gama |
Easy9 |
Tip produs sau componenta |
Residual current breaker with overcurrent protection (RCBO) |
Poli |
1P + N |
pozitie neutrului |
Stanga |
numarul polilor protejati |
1 |
[In] curent nominal |
6 A |
Tip retea electrica |
C.a. |
tehnologie unitate de declansare |
Termo-magnetic |
cod pentru curba |
C |
sensibilitatea legaturii la pamant |
30 mA |
temporizare protectie pentru scurgeri la pamant |
Instantaneu |
clasa de protectie pentru scurgeri la pamant |
Type AC |
capacitate de rupere |
4500 A |
Suplimentare
domeniu de utilizare al dispozitivului |
Protectie |
locatia dispozitivului in sistem |
Iesire |
frecventa retea electrica |
50 Hz |
[Ue] tensiunea de functionare |
230 V c.a. 50 Hz |
limita de declansare magnetica |
5...10 x In |
capacitate nominala de rupere si realizare |
4500 A |
[Uimp] tensiune nominala de tinere la impuls |
4 kV |
indicator de pozitie contact |
Da |
tip de control |
Comutare |
suport de montare |
Sina DIN |
mod de montare |
Clipsabil |
Numar de pasi de 9mm pe rand |
4 |
inaltime |
82 mm |
latime |
36 mm |
adancime |
70,5 mm |
durabilitate mecanica |
10000 cic |
durabilitate electrica |
4000 cic |
conexiuni - borne |
Terminal tip tunel (sus sau jos) 1…16 mm² rigid
Terminal tip tunel (sus sau jos) 1…16 mm² flexibil |
cuplu de strangere |
2 N.m sus sau jos |
protectie de scurgere la pamant |
Inglobat |
Mediu
Standarde |
SR EN 61009-1 |
grad de protectie IP |
IP20
IP40 (carcasa modulara) |
tropicalizare |
2 conformitate cu IEC 60068-2-30 |
umiditate relativa |
95 % la 55 °C |
temperatura ambientala de functionare |
-5…60 °C |
temperatura de depozitare |
-40…85 °C |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
4,000 cm |
Latime prima forma de impachetare |
8,500 cm |
Lungime prima forma de impachetare |
10,000 cm |
Greutate prima forma de impachetare |
201,000 g |
Unitate de masura pentru a doua forma de impachetare |
S03 |
Numar unitati in a doua forma de impachetare |
60 |
Inaltime a doua forma de impachetare |
30,000 cm |
Latime a doua forma de impachetare |
30,000 cm |
Lungime a doua forma de impachetare |
40,000 cm |
Greutate a doua forma de impachetare |
12,459 kg |
Unitate de masura pentru a treia forma de impachetare |
P12 |
Numar unitati in a treia forma de impachetare |
480 |
Inaltime a treia forma de impachetare |
45,000 cm |
Latime a treia forma de impachetare |
80,000 cm |
Lungime a treia forma de impachetare |
120,000 cm |
Greutate a treia forma de impachetare |
111,672 kg |
Garanție contractuala
Garantie |
18 luni |
|
gama |
Easy9 |
tip produs sau componenta |
Residual current breaker with overcurrent protection (RCBO) |
Poli |
1P + N |
pozitie neutrului |
Stanga |
numarul polilor protejati |
1 |
[In] curent nominal |
16 A |
tip retea electrica |
C.a. |
tehnologie unitate de declansare |
Termo-magnetic |
cod pentru curba |
C |
sensibilitatea legaturii la pamant |
10 mA |
temporizare protectie pentru scurgeri la pamant |
Instantaneu |
clasa de protectie pentru scurgeri la pamant |
Type AC |
capacitate de rupere |
4500 A |
Suplimentare
domeniu de utilizare al dispozitivului |
Protectie |
locatia dispozitivului in sistem |
Iesire |
frecventa retea electrica |
50 Hz |
[Ue] tensiunea de functionare |
230 V c.a. 50 Hz |
limita de declansare magnetica |
5...10 x In |
capacitate nominala de rupere si realizare |
4500 A |
[Uimp] tensiune nominala de tinere la impuls |
4 kV |
indicator de pozitie contact |
Da |
tip de control |
Comutare |
suport de montare |
Sina DIN |
mod de montare |
Clipsabil |
pasi de 9 mm |
4 |
inaltime |
82 mm |
latime |
36 mm |
adancime |
70,5 mm |
durabilitate mecanica |
10000 cic |
durabilitate electrica |
4000 cic |
conexiuni - borne |
Terminal tip tunel (sus sau jos) 1…16 mm² rigid
Terminal tip tunel (sus sau jos) 1…16 mm² flexibil |
cuplu de strangere |
2 N.m sus sau jos |
protectie de scurgere la pamant |
Inglobat |
Mediu
standarde |
SR EN 61009-1 |
grad de protectie IP |
IP20
IP40 (carcasa modulara) |
tropicalizare |
2 conformitate cu IEC 60068-2-30 |
umiditate relativa |
95 % la 55 °C |
temperatura ambientala de functionare |
-5…60 °C |
temperatura de depozitare |
-40…85 °C |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
4,000 cm |
Latime prima forma de impachetare |
8,500 cm |
Lungime prima forma de impachetare |
10,000 cm |
Greutate prima forma de impachetare |
206,000 g |
Unitate de masura pentru a doua forma de impachetare |
S03 |
Numar unitati in a doua forma de impachetare |
60 |
Inaltime a doua forma de impachetare |
30,000 cm |
Latime a doua forma de impachetare |
30,000 cm |
Lungime a doua forma de impachetare |
40,000 cm |
Greutate a doua forma de impachetare |
12,798 kg |
Unitate de masura pentru a treia forma de impachetare |
P12 |
Numar unitati in a treia forma de impachetare |
480 |
Inaltime a treia forma de impachetare |
45,000 cm |
Latime a treia forma de impachetare |
80,000 cm |
Lungime a treia forma de impachetare |
120,000 cm |
Greutate a treia forma de impachetare |
114,384 kg |
| TABLOU ELECTRIC 12 SIGURANTE APLICABIL NOARK PNS 12T – 101498 – este destinat in principal pentru aplicatii casnice. Modelul se potriveste pentru o montare aparenta. Livrarea include usa de inchidere, sina DIN, terminale N + PE, obturatoare pentru a acoperii statiile goale, materiale de montaj.
PARAMETRU |
VALOARE |
Număr de rânduri |
1 |
Distanța dintre echipamentele modulare |
12 |
Material carcasă |
Plastic |
Adâncime montare |
0 |
Cu placă de montare |
NU |
Extensie posibilă |
NU |
Culoare |
Alb |
Metodă de montare |
Montaj aparent |
Înălțime |
236 |
Tipul capacului |
Ușă |
Modelul capacului |
Închis |
Grad de protecție (IP) |
IP40 |
Cu lacăt |
NU |
Capac/ușă transparentă |
DA |
Lățime |
287 |
Adâncime |
112 |
Șină DIN |
DA |
Număr RAL |
|
Versiune EMC |
NU |
|
Recenzii
Nu există recenzii până acum.
