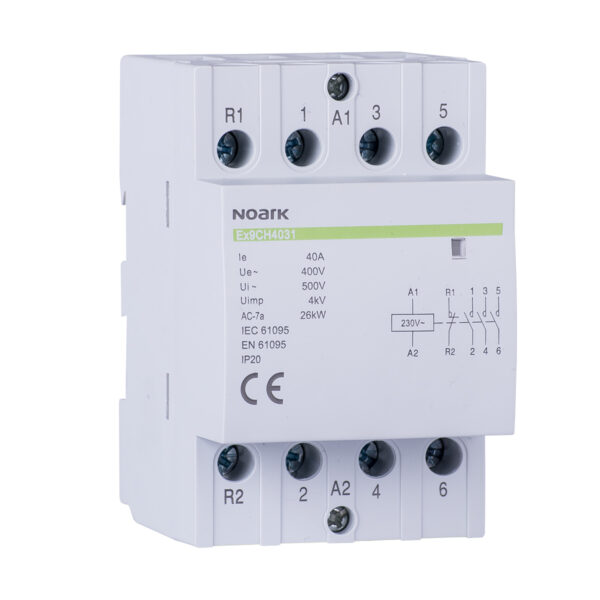

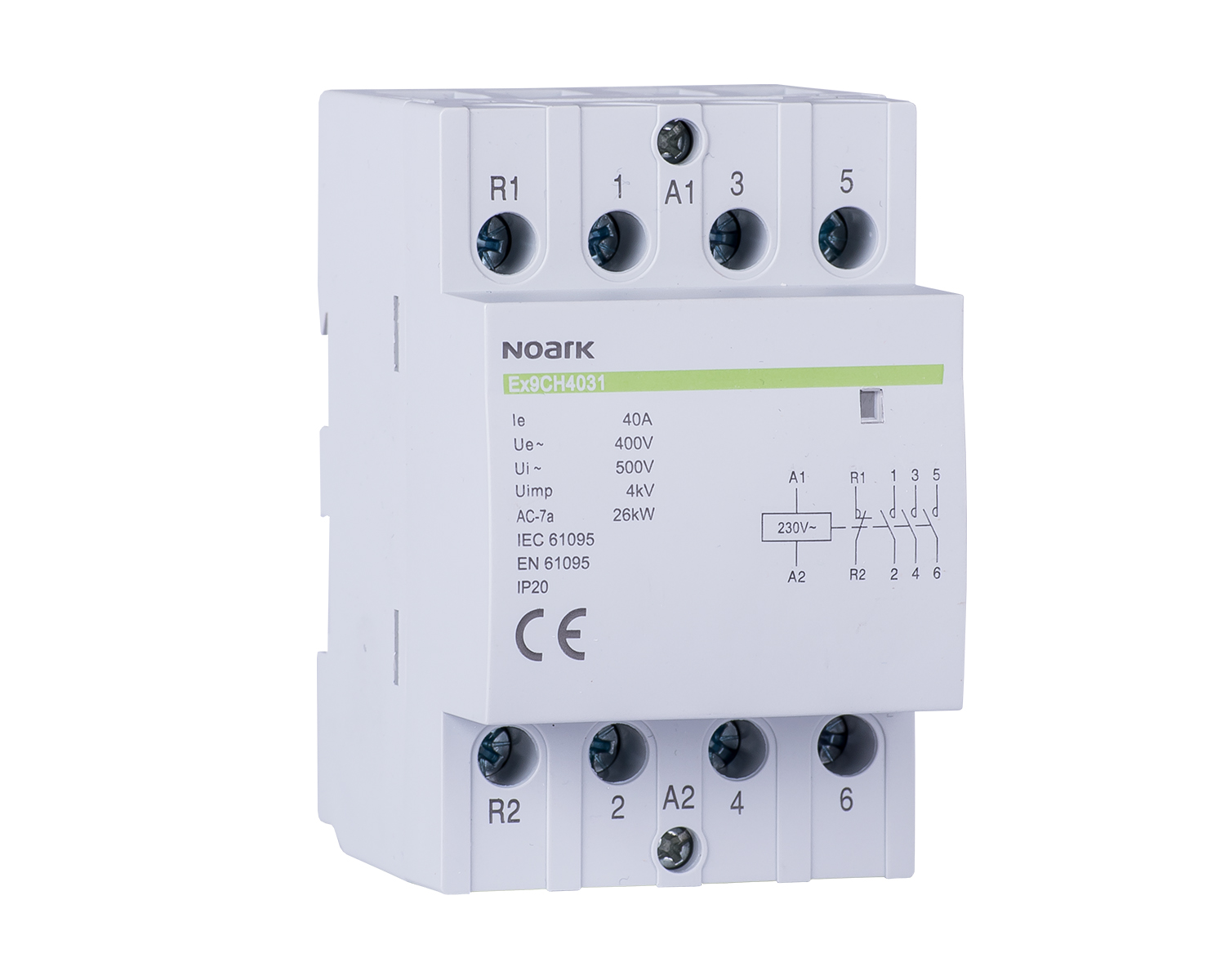

Content | PARAMETRU VALOARE
Categorie de utilizare 1
Număr de distanțe modulare 3
Număr de contacte normal închise 0
Grad de protecție (IP) IP20
Tensiune nominală operațională Curent nominal 40
Tip tensiune (tensiune de excitație)ACOperare manuală NU
Se pot monta echipamente suplimentare NU
Tensiunea nominală de excitație Tip tensiune (tensiune operațională) AC
Număr de contacte normal deschise 4
Adâncime montare 67.5 |
gama |
Easy9 |
tip produs sau componenta |
Residual current breaker with overcurrent protection (RCBO) |
Poli |
1P + N |
pozitie neutrului |
Stanga |
numarul polilor protejati |
1 |
[In] curent nominal |
10 A |
tip retea electrica |
C.a. |
tehnologie unitate de declansare |
Termo-magnetic |
cod pentru curba |
C |
sensibilitatea legaturii la pamant |
10 mA |
temporizare protectie pentru scurgeri la pamant |
Instantaneu |
clasa de protectie pentru scurgeri la pamant |
Type AC |
capacitate de rupere |
4500 A |
Suplimentare
domeniu de utilizare al dispozitivului |
Protectie |
locatia dispozitivului in sistem |
Iesire |
frecventa retea electrica |
50 Hz |
[Ue] tensiunea de functionare |
230 V c.a. 50 Hz |
limita de declansare magnetica |
5...10 x In |
capacitate nominala de rupere si realizare |
4500 A |
[Uimp] tensiune nominala de tinere la impuls |
4 kV |
indicator de pozitie contact |
Da |
tip de control |
Comutare |
suport de montare |
Sina DIN |
mod de montare |
Clipsabil |
pasi de 9 mm |
4 |
inaltime |
82 mm |
latime |
36 mm |
adancime |
70,5 mm |
durabilitate mecanica |
10000 cic |
durabilitate electrica |
4000 cic |
conexiuni - borne |
Terminal tip tunel (sus sau jos) 1…16 mm² rigid
Terminal tip tunel (sus sau jos) 1…16 mm² flexibil |
cuplu de strangere |
2 N.m sus sau jos |
protectie de scurgere la pamant |
Inglobat |
Mediu
standarde |
SR EN 61009-1 |
grad de protectie IP |
IP20
IP40 (carcasa modulara) |
tropicalizare |
2 conformitate cu IEC 60068-2-30 |
umiditate relativa |
95 % la 55 °C |
temperatura ambientala de functionare |
-5…60 °C |
temperatura de depozitare |
-40…85 °C |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
4,000 cm |
Latime prima forma de impachetare |
8,500 cm |
Lungime prima forma de impachetare |
10,000 cm |
Greutate prima forma de impachetare |
205,000 g |
Unitate de masura pentru a doua forma de impachetare |
S03 |
Numar unitati in a doua forma de impachetare |
60 |
Inaltime a doua forma de impachetare |
30,000 cm |
Latime a doua forma de impachetare |
30,000 cm |
Lungime a doua forma de impachetare |
40,000 cm |
Greutate a doua forma de impachetare |
12,725 kg |
Unitate de masura pentru a treia forma de impachetare |
P12 |
Numar unitati in a treia forma de impachetare |
480 |
Inaltime a treia forma de impachetare |
45,000 cm |
Latime a treia forma de impachetare |
80,000 cm |
Lungime a treia forma de impachetare |
120,000 cm |
Greutate a treia forma de impachetare |
113,800 kg |
|
gama |
Easy9 |
tip produs sau componenta |
Residual current breaker with overcurrent protection (RCBO) |
Poli |
1P + N |
pozitie neutrului |
Stanga |
numarul polilor protejati |
1 |
[In] curent nominal |
16 A |
tip retea electrica |
C.a. |
tehnologie unitate de declansare |
Termo-magnetic |
cod pentru curba |
C |
sensibilitatea legaturii la pamant |
10 mA |
temporizare protectie pentru scurgeri la pamant |
Instantaneu |
clasa de protectie pentru scurgeri la pamant |
Type AC |
capacitate de rupere |
4500 A |
Suplimentare
domeniu de utilizare al dispozitivului |
Protectie |
locatia dispozitivului in sistem |
Iesire |
frecventa retea electrica |
50 Hz |
[Ue] tensiunea de functionare |
230 V c.a. 50 Hz |
limita de declansare magnetica |
5...10 x In |
capacitate nominala de rupere si realizare |
4500 A |
[Uimp] tensiune nominala de tinere la impuls |
4 kV |
indicator de pozitie contact |
Da |
tip de control |
Comutare |
suport de montare |
Sina DIN |
mod de montare |
Clipsabil |
pasi de 9 mm |
4 |
inaltime |
82 mm |
latime |
36 mm |
adancime |
70,5 mm |
durabilitate mecanica |
10000 cic |
durabilitate electrica |
4000 cic |
conexiuni - borne |
Terminal tip tunel (sus sau jos) 1…16 mm² rigid
Terminal tip tunel (sus sau jos) 1…16 mm² flexibil |
cuplu de strangere |
2 N.m sus sau jos |
protectie de scurgere la pamant |
Inglobat |
Mediu
standarde |
SR EN 61009-1 |
grad de protectie IP |
IP20
IP40 (carcasa modulara) |
tropicalizare |
2 conformitate cu IEC 60068-2-30 |
umiditate relativa |
95 % la 55 °C |
temperatura ambientala de functionare |
-5…60 °C |
temperatura de depozitare |
-40…85 °C |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
4,000 cm |
Latime prima forma de impachetare |
8,500 cm |
Lungime prima forma de impachetare |
10,000 cm |
Greutate prima forma de impachetare |
206,000 g |
Unitate de masura pentru a doua forma de impachetare |
S03 |
Numar unitati in a doua forma de impachetare |
60 |
Inaltime a doua forma de impachetare |
30,000 cm |
Latime a doua forma de impachetare |
30,000 cm |
Lungime a doua forma de impachetare |
40,000 cm |
Greutate a doua forma de impachetare |
12,798 kg |
Unitate de masura pentru a treia forma de impachetare |
P12 |
Numar unitati in a treia forma de impachetare |
480 |
Inaltime a treia forma de impachetare |
45,000 cm |
Latime a treia forma de impachetare |
80,000 cm |
Lungime a treia forma de impachetare |
120,000 cm |
Greutate a treia forma de impachetare |
114,384 kg |
|
Gama de produse |
Easy9 |
tip produs sau componenta |
Bobină de supratensiune |
nume scurt al dispozitivului |
MSU |
tensiune circuit de comanda |
230 V c.a. 50 Hz |
tip de control |
Comutare |
pasi de 9 mm |
2 |
Suplimentare
compatibilitate gama |
Easy9 miniature circuit-breaker
Easy9 residual current breaker with overcurrent protection (RCBO) |
[Ui] tensiune nominala de izolatie |
400 V |
[Uimp] tensiune nominala de tinere la impuls |
4 kV |
puterea consumata la mentinere in VA |
0,046 VA |
varf de putere in VA |
128 VA |
mod de montare |
Clipsabil |
suport de montare |
Sina DIN |
inaltime |
81 mm |
latime |
18 mm |
adancime |
68 mm |
greutate produs |
66 g |
culoare |
Gri (RAL 7035) |
durabilitate mecanica |
20000 cic |
durabilitate electrica |
10000 cic |
conexiuni - borne |
Borna cu clema cu surub (partea inferioara)1,5…2,5 mm² - rigid
Borna cu clema cu surub (partea inferioara)1,5 mm² - flexibil |
lungimea de dezizolare a cablului |
9 mm |
cuplu de strangere |
1 N.m |
Mediu
standarde |
EN 50550 |
etichete privind calitatea |
CE
CMIM |
grad de protectie IP |
IP20
IP40 |
grad de protectie IK |
IK05 |
grad de poluare |
3 |
categorie de supratensiune |
III |
umiditate relativa |
95 % la 55 °C |
temperatura ambientala de functionare |
-35…70 °C |
temperatura de depozitare |
-40…85 °C |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
2,9 cm |
Latime prima forma de impachetare |
7,95 cm |
Lungime prima forma de impachetare |
9,23 cm |
Greutate prima forma de impachetare |
72,987 g |
Unitate de masura pentru a doua forma de impachetare |
BB1 |
Numar unitati in a doua forma de impachetare |
8 |
Inaltime a doua forma de impachetare |
9 cm |
Latime a doua forma de impachetare |
10 cm |
Lungime a doua forma de impachetare |
27,8 cm |
Greutate a doua forma de impachetare |
641,3 g |
Unitate de masura pentru a treia forma de impachetare |
S03 |
Numar unitati in a treia forma de impachetare |
72 |
Inaltime a treia forma de impachetare |
30 cm |
Latime a treia forma de impachetare |
30 cm |
Lungime a treia forma de impachetare |
40 cm |
Greutate a treia forma de impachetare |
6,213 kg |
|
gama |
Acti 9 |
gama de produse |
Acti9 iEM3000 |
nume scurt al dispozitivului |
IEM3350 |
tip produs sau componenta |
Contor de energie |
Suplimentare
descriere poli |
3P + N
3P
1P + N |
tip de masurare |
Energie activa
Curent
Tensiune
Putere activa |
domeniu de utilizare al dispozitivului |
Partial meter
Sub billing |
clasa de precizie |
Clasa 1 energie activa conformitate cu IEC 62053-21
Clasa 1 energie activa conformitate cu IEC 61557-12
Clasa B energie activa conformitate cu EN 50470-3 |
input type |
Intrare directa |
[In] curent nominal |
125 A |
tensiune nominala |
100…277 V
173…480 V |
frecventa retea electrica |
50 Hz
60 Hz |
tip tehnologie |
Electronic |
tip afisaj |
Ecran LCD |
rata de esantionare |
32 samples/cycle |
curentul de masura |
0…125 A |
valoarea maxima masurata |
99999999.9 kWh |
protocol port de comunicare |
Modbus RTU la 9.6, 19.2 and 38.4 kbauds par/impar sau lipsa, izolatie 4000 V |
suport pentru port de comunicatie |
Bornă cu șurub RS485 |
semnalizare locala |
Verde indicator luminos alimentat
Galben intermitent LED accuracy checking
Galben indicator luminos communications are active on the Modbus port (Modbus) |
numar de intrari |
0 |
numar de iesiri |
0 |
mod de montare |
Clipsabil |
suport de montare |
Sina DIN |
conexiuni - borne |
Borne cu surub 50 mm² cablu(ri) |
categorie de supratensiune |
III |
standarde |
BS EN 61557-12
IEC 61557-12
EN 61557-12
BS EN 61326-1
IEC 61326-1
EN 61326-1
BS EN 62052-11
IEC 62052-11
EN 62052-11
BS EN 62053-21
IEC 62053-21
EN 62053-21
BS EN 62052-31
IEC 62052-31
EN 62052-31
BS EN 61010-1
EN 61010-1
IEC 61010-1
UNE 20315
BS EN 61010-2-30
IEC 61010-2-30
EN 61010-2-30
UL 61010-2-30
ANSI C12.16 |
certificari produs |
UE conformitate cu IEC 61010-1 (siguranta)
UE conformitate cu EN 61557-12 (power monitor)
UE conformitate cu EN/IEC 61326-1 (EMC Directiva de compatibilitate electromagnetica)
UKCA conformitate cu BS EN 61010-1 (siguranta)
UKCA conformitate cu BS EN 61557-12 (power monitor)
UKCA conformitate cu BS EN 61326-1 (EMC Directiva de compatibilitate electromagnetica)
CULus conformitate cu UNE 20315 (siguranta)
CULus conformitate cu EN 61010-1 (siguranta)
EAC (sub-meter)
RCM conformitate cu NMI M 6-1
KZ
NMI conformitate cu NMI M 6-1 |
Mediu
grad de protectie IP |
Panou frontal:IP40 conformitate cu SR EN 60529
Corpul dispozitivului:IP20 conformitate cu SR EN 60529 |
grad de poluare |
2 |
umiditate relativa |
5…95 % la 50 °C |
temperatura ambientala de utilizare |
-25…60 °C - IEC |
temperatura de depozitare |
-40…85 °C |
altitudine de functionare |
< 2000 m |
culoare |
Alb |
pasi de 9 mm |
14 |
latime |
126 mm |
inaltime |
103,2 mm |
adancime |
69,3 mm |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
8,5 cm |
Latime prima forma de impachetare |
11 cm |
Lungime prima forma de impachetare |
13 cm |
Greutate prima forma de impachetare |
590 g |
Unitate de masura pentru a doua forma de impachetare |
S03 |
Numar unitati in a doua forma de impachetare |
16 |
Inaltime a doua forma de impachetare |
30 cm |
Latime a doua forma de impachetare |
30 cm |
Lungime a doua forma de impachetare |
40 cm |
Greutate a doua forma de impachetare |
11356 g |
Unitate de masura pentru a treia forma de impachetare |
P12 |
Numar unitati in a treia forma de impachetare |
384 |
Inaltime a treia forma de impachetare |
80 cm |
Latime a treia forma de impachetare |
120 cm |
Lungime a treia forma de impachetare |
110 cm |
Greutate a treia forma de impachetare |
281544 g |
|
Gama |
Easy9 |
Tip produs sau componenta |
Residual current breaker with overcurrent protection (RCBO) |
Poli |
3P + N |
pozitie neutrului |
Stanga |
numarul polilor protejati |
3 |
[In] curent nominal |
10 A |
Tip retea electrica |
C.a. |
tehnologie unitate de declansare |
Termo-magnetic |
cod pentru curba |
C |
sensibilitatea legaturii la pamant |
30 mA |
temporizare protectie pentru scurgeri la pamant |
Instantaneu |
clasa de protectie pentru scurgeri la pamant |
Type AC |
capacitate de rupere |
4500 A |
Suplimentare
domeniu de utilizare al dispozitivului |
Protectie |
locatia dispozitivului in sistem |
Iesire |
frecventa retea electrica |
50 Hz |
[Ue] tensiunea de functionare |
400 V c.a. 50 Hz |
limita de declansare magnetica |
5...10 x In |
capacitate nominala de rupere si realizare |
4500 A |
[Uimp] tensiune nominala de tinere la impuls |
4 kV |
indicator de pozitie contact |
Da |
tip de control |
Comutare |
suport de montare |
Sina DIN |
mod de montare |
Clipsabil |
Numar de pasi de 9mm pe rand |
10 |
inaltime |
91 mm |
latime |
90 mm |
adancime |
72,5 mm |
durabilitate mecanica |
10000 cic |
durabilitate electrica |
4000 cic |
conexiuni - borne |
Terminal tip tunel (sus sau jos) 1…16 mm² rigid
Terminal tip tunel (sus sau jos) 1…16 mm² flexibil |
cuplu de strangere |
2 N.m sus sau jos |
protectie de scurgere la pamant |
Inglobat |
Mediu
Standarde |
SR EN 61009-1 |
grad de protectie IP |
IP20
IP40 (carcasa modulara) |
tropicalizare |
2 conformitate cu IEC 60068-2-30 |
umiditate relativa |
95 % la 55 °C |
temperatura ambientala de functionare |
-5…60 °C |
temperatura de depozitare |
-40…85 °C |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
8,5 cm |
Latime prima forma de impachetare |
11,5 cm |
Lungime prima forma de impachetare |
12,5 cm |
Greutate prima forma de impachetare |
549 g |
Unitate de masura pentru a doua forma de impachetare |
S03 |
Numar unitati in a doua forma de impachetare |
16 |
Inaltime a doua forma de impachetare |
30 cm |
Latime a doua forma de impachetare |
30 cm |
Lungime a doua forma de impachetare |
40 cm |
Greutate a doua forma de impachetare |
9,217 kg |
Unitate de masura pentru a treia forma de impachetare |
P12 |
Numar unitati in a treia forma de impachetare |
128 |
Inaltime a treia forma de impachetare |
45 cm |
Latime a treia forma de impachetare |
80 cm |
Lungime a treia forma de impachetare |
120 cm |
Greutate a treia forma de impachetare |
85,736 kg |
Garanție contractuala
Garantie |
18 luni |
|
Recenzii
Nu există recenzii până acum.
