| Content |
| gama de produse |

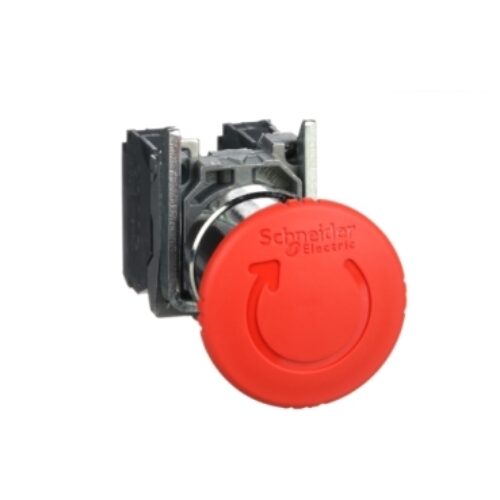

Harmony XB4 |
| Tip produs sau componenta |
Lampa pilot |
| nume scurt al dispozitivului |
XB4 |
| material rama |
Metal cromat |
| material inel de fixare |
Zamak |
| diametrul de montaj |
22,5 mm |
| tip cap |
Standard |
| cantitate indivizibila de vanzare |
1 |
| forma a capului unitatii de semnalizare |
Rotund |
| capac/operator sau culoare lentila |
Rosu |
| informatii suplimentare operator |
Cu lentila simpla |
| sursa de lumina |
Universal LED |
| baza bec |
LED integral |
| culoare sursa de lumina |
Rosu |
| [Us] tensiune nominala de alimentare |
24 V c.a./c.c. 50/60 Hz |
Suplimentar
| inaltime |
47 mm |
| latime |
30 mm |
| adancime |
54 mm |
| descriere borne ISO nr. 1 |
(X1-X2)PL |
| greutate neta |
0,08 kg |
| rezistenta la spalare cu presiune inalta |
7000000 Pa la 55 °C, distanta : 0.1 m |
| conexiuni - borne |
Borne cu surub, <= 2 x 1.5 mm² cu pini conformitate cu EN/IEC 60947-1
Borne cu surub, 1 x 0.22...2 x 2.5 mm² fara terminale de cablu conformitate cu EN/IEC 60947-1 |
| [Ui] tensiune nominala de izolatie |
250 V (grad de poluare 3) conformitate cu EN 60947-1 |
| [Uimp] tensiune de tinere la impuls |
4 kV conformitate cu EN 60947-1 |
| tip semnalizare |
Stabil |
| consum de curent |
18 mA |
| durata de utilizare |
100000 H la tensiunea nominală şi 25 °C |
| incercare la supratensiuni tranzitorii |
1 kV conformitate cu IEC 61000-4-5 |
| prezentare dispozitiv |
Produs complet |
| limitele tensiunii de alimentare |
19,2…30 V c.c.
21,6…26,4 V c.a. |
Mediu
| tratament protector |
TH |
| temperatura ambietala pentru depozitare |
-40…70 °C |
| temperatura ambientala de functionare |
-40…70 °C |
| clasa de protectie la electrocutare |
Clasa I conformitate cu IEC 60536 |
| grad de protectie IP |
IP66 conformitate cu SR EN 60529
IP67
IP69
IP69K |
| grad de protectie NEMA |
NEMA 13
NEMA 4X |
| grad de protectie IK |
IK06 conformitate cu IEC 50102 |
| standarde |
EN/IEC 60947-5-5
EN/IEC 60947-5-4
JIS C8201-5-1
SR EN 60947-5-1
EN/IEC 60947-1
CSA C22.2 No 15
UL 60947-1
JIS C8201-1 |
| certificari produs |
CSA
listat de UL |
| rezistenta la vibratii |
5 gn (f= 12…500 Hz) conformitate cu IEC 60068-2-6 |
| rezistenta la socuri |
30 gn (durata = 18 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
50 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27 |
| rezistenta la tranzienti rapizi |
2 kV conformitate cu IEC 61000-4-4 |
| rezistenta la campuri electromagnetice |
10 V/m conformitate cu IEC 61000-4-3 |
| rezistenta la descarcari electrostatice |
6 kV pe contact (pe părţile metalice) conformitate cu IEC 61000-4-2
8 kV în aer liber (în părţile izolate) conformitate cu IEC 61000-4-2 |
| emisie electromagnetica |
Clasa B conformitate cu IEC 55011 |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
8,8 cm |
| Latime prima forma de impachetare |
3,4 cm |
| Lungime prima forma de impachetare |
5,4 cm |
| Greutate prima forma de impachetare |
78 g |
| Unitate de masura pentru a doua forma de impachetare |
S03 |
| Numar unitati in a doua forma de impachetare |
150 |
| Inaltime a doua forma de impachetare |
30 cm |
| Latime a doua forma de impachetare |
30 cm |
| Lungime a doua forma de impachetare |
40 cm |
| Greutate a doua forma de impachetare |
12,166 kg |
| Unitate de masura pentru a treia forma de impachetare |
P06 |
| Numar unitati in a treia forma de impachetare |
1200 |
| Inaltime a treia forma de impachetare |
75 cm |
| Latime a treia forma de impachetare |
60 cm |
| Lungime a treia forma de impachetare |
80 cm |
| Greutate a treia forma de impachetare |
107,692 kg |
Garanție contractuală
| Garantie |
18 months |
| Specificatii
Principal
| gama de produse |
TeSys Deca |
| Tip produs sau componenta |
Contactor |
| nume scurt al dispozitivului |
LC1D |
| aplicatie contactor |
Sarcina rezistiva
Comanda motor |
| categorie de utilizare |
AC-4
AC-1
AC-3
AC-3e |
| descriere poli |
3P |
| [Ue] tensiune nominala de functionare |
Circuit de alimentare <= 690 V c.a. 25...400 Hz
Circuit de alimentare <= 300 V c.c. |
| [Ie] curent nominal de utilizare |
9 A (at <60 °C) at <= 440 V c.a. AC-3 for circuit de alimentare
25 A (at <60 °C) at <= 440 V c.a. AC-1 for circuit de alimentare
9 A (at <60 °C) at <= 440 V c.a. AC-3e for circuit de alimentare |
| [Uc] control circuit voltage |
24 V c.a. 50/60 Hz |
Suplimentar
| putere motor kW |
2,2 kW at 220...230 V c.a. 50/60 Hz (AC-3)
4 kW at 380...400 V c.a. 50/60 Hz (AC-3)
4 kW at 415...440 V c.a. 50/60 Hz (AC-3)
5,5 kW at 500 V c.a. 50/60 Hz (AC-3)
5,5 kW at 660...690 V c.a. 50/60 Hz (AC-3)
2,2 kW at 400 V c.a. 50/60 Hz (AC-4)
2,2 kW at 220...230 V c.a. 50/60 Hz (AC-3e)
4 kW at 380...400 V c.a. 50/60 Hz (AC-3e)
4 kW at 415...440 V c.a. 50/60 Hz (AC-3e)
5,5 kW at 500 V c.a. 50/60 Hz (AC-3e)
5,5 kW at 660...690 V c.a. 50/60 Hz (AC-3e) |
| putere motor hp |
1 CP at 230/240 V c.a. 50/60 Hz for 1 fază motors
2 CP at 200/208 V c.a. 50/60 Hz for 3 faze motors
2 CP at 230/240 V c.a. 50/60 Hz for 3 faze motors
5 CP at 460/480 V c.a. 50/60 Hz for 3 faze motors
7,5 CP at 575/600 V c.a. 50/60 Hz for 3 faze motors
0,33 CP at 115 V c.a. 50/60 Hz for 1 fază motors |
| Cod compatibilitate |
LC1D |
| compozitie contact pol |
3 NO |
| capac de protectie |
Cu |
| [Ith] curent termic conventional in aer liber |
25 A (at 60 °C) for circuit de alimentare
10 A (at 60 °C) for circuit de semnalizare |
| Irms capacitatea nominala la inchidere |
250 A at 440 V for circuit de alimentare conforming to SR EN 60947
140 A c.a. for circuit de semnalizare conforming to SR EN 60947-5-1
250 A c.c. for circuit de semnalizare conforming to SR EN 60947-5-1 |
| capacitate de rupere nominala |
250 A at 440 V for circuit de alimentare conforming to SR EN 60947 |
| [Icw] curent nominal de scurtcircuit admisibil |
105 A 40 °C - 10 s for circuit de alimentare
210 A 40 °C - 1 s for circuit de alimentare
30 A 40 °C - 10 min for circuit de alimentare
61 A 40 °C - 1 min for circuit de alimentare
100 A - 1 s for circuit de semnalizare
120 A - 500 ms for circuit de semnalizare
140 A - 100 ms for circuit de semnalizare |
| calibrul fuzibilului asociat |
10 A gG for circuit de semnalizare conforming to SR EN 60947-5-1
25 A gG at <= 690 V coordination tip 1 for circuit de alimentare
20 A gG at <= 690 V coordination tip 2 for circuit de alimentare |
| impedanta medie |
2,5 mOhm - Ith 25 A 50 Hz for circuit de alimentare |
| puterea disipata pe pol |
1,56 W AC-1
0,2 W AC-3
0,2 W AC-3e |
| [Ui] tensiune nominala de izolatie |
Circuit de alimentare 690 V conformitate cu IEC 60947-4-1
Circuit de alimentare 600 V CSA certificat
Circuit de alimentare 600 V UL certificat
Circuit de semnalizare 690 V conformitate cu IEC 60947-1
Circuit de semnalizare 600 V CSA certificat
Circuit de semnalizare 600 V UL certificat |
| categorie de supratensiune |
III |
| Grad de poluare |
3 |
| [Uimp] tensiune de tinere la impuls |
6 kV conformitate cu SR EN 60947 |
| nivel de incredere al securitatii |
B10d = 1369863 cic contactor cu sarcină nominală conformitate cu EN/ISO 13849-1
B10d = 20000000 cic contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1 |
| durabilitate mecanica |
15 Mcycles |
| durabilitate electrica |
0,6 Mcycles 25 A AC-1 la Ue <= 440 V
2 Mcycles 9 A AC-3 la Ue <= 440 V
2 Mcycles 9 A AC-3e la Ue <= 440 V |
| tipul circuitului de comanda |
C.a. la 50/60 Hz standard |
| tehnologie bobine |
Fără modul de deparazitare inclus |
| limite de tensiune circuit de comanda |
0.3...0.6 Uc -40…70 °C eliminare c.a. 50/60 Hz
0,8...1,1 Uc -40…60 °C operaţional c.a. 50 Hz
0,85...1,1 Uc -40…60 °C operaţional c.a. 60 Hz
1...1.1 Uc 60…70 °C operaţional c.a. 50/60 Hz |
| consum de energie conectare in VA |
70 VA 60 Hz cos phi 0,75 (at 20 °C)
70 VA 50 Hz cos phi 0,75 (at 20 °C) |
| consum de energie mentinere in VA |
7,5 VA 60 Hz cos phi 0,3 (at 20 °C)
7 VA 50 Hz cos phi 0,3 (at 20 °C) |
| disipare de caldura |
2…3 W at 50/60 Hz |
| timp de functionare |
12...22 ms închidere
4...19 ms deschidere |
| viteza maxima de functionare |
3600 cic/h la <60 °C |
| conexiuni - borne |
Circuit de alimentare: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de alimentare: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de alimentare: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini
Circuit de alimentare: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini
Circuit de alimentare: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu
Circuit de alimentare: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu
Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini
Circuit de comanda: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini
Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu
Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu |
| cuplu de strangere |
Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm
Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2
Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm
Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2
Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2
Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2 |
| compozitie contact auxiliar |
1 NO + 1 NC |
| tip contacte auxiliare |
Tip cuplare mecanică 1 NO + 1 NC conformitate cu SR EN 60947-5-1
tip contact în oglindă 1 NC conformitate cu IEC 60947-4-1 |
| afisare frecventa circuit |
25...400 Hz |
| tensiunea minima de comutare |
17 V for circuit de semnalizare |
| curentul minim de comutare |
5 mA for circuit de semnalizare |
| rezistenta de izolatie |
> 10 MΩ for circuit de semnalizare |
| timpul de nesuprapunere |
1,5 ms la întreruperea alimentării între contactele NO şi NC
1,5 ms la energizare între contactele NO şi NC |
| suport de montare |
Sina
Placa |
Mediu
| standarde |
CSA C22.2 No 15
SR EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
SR EN 60947-5-1
UL 60947-1
IEC 60335-1 |
| certificari produs |
GL
CSA
GOST
RINA
LROS (Lloyds register of shipping)
UL
DNV
BV
CCC
Schema CB |
| grad de protectie IP |
IP20 parte frontala conformitate cu SR EN 60529 |
| tratament protector |
TH conformitate cu IEC 60068-2-30 |
| încercare climatică |
Conformitate cu IACS E10 exposure to damp heat
conformitate cu IEC 60947-1 Annex Q category D exposure to damp heat |
| temperatura permisa a aerului in jurul aparatului |
-40…60 °C
60…70 °C cu declasare |
| altitudinea de functionare |
0...3000 m |
| rezistenta la foc |
850 °C conformitate cu IEC 60695-2-1 |
| rezistenta mecanica |
Vibraţii contactor deschis (2 Gn, 5...300 Hz)
Vibraţii contactor închis (4 Gn, 5...300 Hz)
Şocuri contactor deschis (10 Gn pentru 11 ms)
Şocuri contactor închis (15 Gn pentru 11 ms) |
| inaltime |
77 mm |
| latime |
45 mm |
| adancime |
86 mm |
| greutate neta |
0,32 kg |
Conditii de mediu
| Intarziere flacara |
V1 conformitate cu UL 94 |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
5,000 cm |
| Latime prima forma de impachetare |
9,200 cm |
| Lungime prima forma de impachetare |
11,200 cm |
| Greutate prima forma de impachetare |
355,000 g |
| Unitate de masura pentru a doua forma de impachetare |
S02 |
| Numar unitati in a doua forma de impachetare |
20 |
| Inaltime a doua forma de impachetare |
15,000 cm |
| Latime a doua forma de impachetare |
30,000 cm |
| Lungime a doua forma de impachetare |
40,000 cm |
| Greutate a doua forma de impachetare |
7,346 kg |
| Unitate de masura pentru a treia forma de impachetare |
P06 |
| Numar unitati in a treia forma de impachetare |
320 |
| Inaltime a treia forma de impachetare |
75,000 cm |
| Latime a treia forma de impachetare |
60,000 cm |
| Lungime a treia forma de impachetare |
80,000 cm |
| Greutate a treia forma de impachetare |
126,688 kg |
Garanție contractuală
| Garantie |
18 luni |
|
| gama de produse |

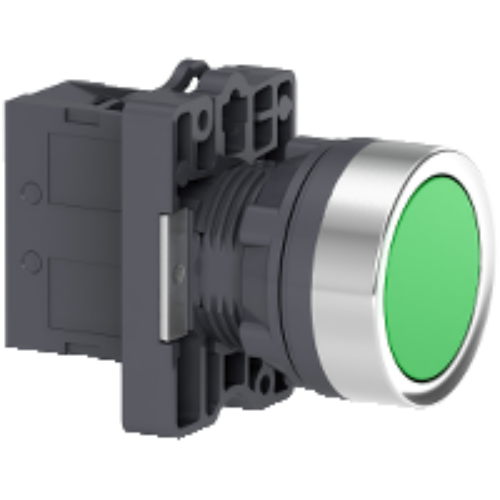

Easy Harmony XA2 |
| Tip produs sau componenta |
Buton complet |
| nume scurt al dispozitivului |
XA2 |
| material rama |
Plastic |
| material inel de fixare |
Plastic |
Suplimentar
| diametrul de montaj |
22,5 mm |
| cantitate indivizibila de vanzare |
1 |
| tratament protector |
TC |
| pozitie de operare |
Orice pozitie |
| centru de fixare |
>= 30 x 40 mm (panou) - grosime: 1…5 mm |
| mod de fixare |
Fixing nut 2…2,4 N.m |
| forma a capului unitatii de semnalizare |
Rotund |
| tip de operator |
Revenire cu arc |
| profil utilizator |
Verde Incastrat |
| tip si compozitie contacte |
1 NO |
| operare contacte |
Decuplare lenta |
| durabilitate mecanica |
1500000 cic |
| conexiuni - borne |
Borna cu clema cu surub, <= 2 x 1.5 mm²
Borna cu clema cu surub, <= 1 x 2.5 mm²
Borna cu clema cu surub, >= 1 x 0.5 mm²
Borne Faston, dimensiune conexiune6.3 mm |
| cuplu de strangere |
0,8 N.m |
| protectie la scurtcircuit |
10 A gL fuse conformitate cu IEC 60269-1 |
| [Ith] curent termic conventional in aer liber |
10 A |
| [Ui] tensiune nominala de izolatie |
600 V conformitate cu IEC 60947-1 |
| [Uimp] tensiune de tinere la impuls |
6 kV conformitate cu IEC 60947-1 |
| [Ie] curent nominal de utilizare |
3 A la 240 V, AC-15, A600
0,27 A la 250 V, DC-13, Q600 |
| durabilitate electrica |
500000 cic, AC-15, 3 A la 230 V, rata de functionare <60 cic/mn, factor de sarcina: 0,5 conformitate cu SR EN 60947-5-4
500000 cic, DC-13, 0,2 A la 110 V, rata de functionare <60 cic/mn, factor de sarcina: 0,5 |
| securitatea electrica IEC 60947-5-4 |
Λ < 10exp(-8) la 24 V |
| latime |
30 mm |
| inaltime |
42 mm |
| adancime |
54,7 mm |
| greutate neta |
0,032 kg |
| capac/operator sau culoare lentila |
Verde |
| tip de operator |
Revenire cu arc |
Mediu
| temperatura ambietala pentru depozitare |
-40…70 °C |
| temperatura ambientala de functionare |
-25…55 °C |
| categorie de supratensiune |
Class I conformitate cu IEC 536 |
| grad de protectie IP |
IP65 conformitate cu SR EN 60529 |
| grad de protectie IK |
IK03 conformitate cu SR EN 60529 |
| standarde |
SR EN 60947-5-1
GB 14048.1
GB 14048.5
IEC 60947-1 |
| certificari produs |
CCC
UE |
| rezistenta la vibratii |
10 gn (f= 40…500 Hz) conformitate cu IEC 60068-2-6 |
| rezistenta la socuri |
70 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27 |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
3,000 cm |
| Latime prima forma de impachetare |
3,000 cm |
| Lungime prima forma de impachetare |
6,500 cm |
| Greutate prima forma de impachetare |
32,000 g |
| Unitate de masura pentru a doua forma de impachetare |
BB1 |
| Numar unitati in a doua forma de impachetare |
5 |
| Inaltime a doua forma de impachetare |
9,000 cm |
| Latime a doua forma de impachetare |
11,500 cm |
| Lungime a doua forma de impachetare |
14,500 cm |
| Greutate a doua forma de impachetare |
160,000 g |
| Unitate de masura pentru a treia forma de impachetare |
S02 |
| Numar unitati in a treia forma de impachetare |
100 |
| Inaltime a treia forma de impachetare |
15,000 cm |
| Latime a treia forma de impachetare |
30,000 cm |
| Lungime a treia forma de impachetare |
40,000 cm |
| Greutate a treia forma de impachetare |
3,568 kg |
Garanție contractuală
| Garantie |
18 luni |
|
| gama de produse |
Harmony XB4 |
| Tip produs sau componenta |
Lampa pilot |
| nume scurt al dispozitivului |
XB4 |
| material rama |
Metal cromat |
| material inel de fixare |
Zamak |
| diametrul de montaj |
22 mm |
| tip cap |
Standard |
| cantitate indivizibila de vanzare |
1 |
| forma a capului unitatii de semnalizare |
Rotund |
| capac/operator sau culoare lentila |
Rosu |
| informatii suplimentare operator |
Cu lentila simpla |
| sursa de lumina |
Universal LED |
| baza bec |
LED integral |
| culoare sursa de lumina |
Rosu |
| [Us] tensiune nominala de alimentare |
230...240 V c.a. 50/60 Hz |
Suplimentar
| inaltime |
47 mm |
| latime |
30 mm |
| adancime |
54 mm |
| descriere borne ISO nr. 1 |
(X1-X2)PL |
| greutate neta |
0,08 kg |
| rezistenta la spalare cu presiune inalta |
7000000 Pa la 55 °C, distanta : 0.1 m |
| conexiuni - borne |
Borne cu surub, <= 2 x 1.5 mm² cu pini conformitate cu IEC 60947-1
Borne cu surub, 1 x 0.22...2 x 2.5 mm² fara terminale de cablu conformitate cu IEC 60947-1 |
| [Ui] tensiune nominala de izolatie |
250 V (grad de poluare 3) conformitate cu IEC 60947-1 |
| [Uimp] tensiune de tinere la impuls |
4 kV conformitate cu IEC 60947-1 |
| tip semnalizare |
Stabil |
| consum de curent |
14 mA |
| durata de utilizare |
100000 H la tensiunea nominală şi 25 °C |
| incercare la supratensiuni tranzitorii |
1 kV conformitate cu IEC 61000-4-5 |
| prezentare dispozitiv |
Produs complet |
| limitele tensiunii de alimentare |
195…264 V c.a. |
Mediu
| tratament protector |
TH |
| temperatura ambietala pentru depozitare |
-40…70 °C |
| temperatura ambientala de functionare |
-40…70 °C |
| clasa de protectie la electrocutare |
Clasa I conformitate cu IEC 60536 |
| grad de protectie IP |
IP66 conformitate cu SR EN 60529
IP67
IP69
IP69K |
| grad de protectie NEMA |
NEMA 13
NEMA 4X |
| grad de protectie IK |
IK06 conformitate cu IEC 50102 |
| standarde |
JIS C8201-5-1
CSA C22.2 No 15
UL 60947-1
SR EN 60947-5-1
IEC 60947-5-5
SR EN 60947-5-4
IEC 60947-1
JIS C8201-1 |
| certificari produs |
CSA
listat de UL |
| rezistenta la vibratii |
5 gn (f= 12…500 Hz) conformitate cu IEC 60068-2-6 |
| rezistenta la socuri |
30 gn (durata = 18 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
50 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27 |
| rezistenta la tranzienti rapizi |
2 kV conformitate cu IEC 61000-4-4 |
| rezistenta la campuri electromagnetice |
10 V/m conformitate cu IEC 61000-4-3 |
| rezistenta la descarcari electrostatice |
6 kV pe contact (pe părţile metalice) conformitate cu IEC 61000-4-2
8 kV în aer liber (în părţile izolate) conformitate cu IEC 61000-4-2 |
| emisie electromagnetica |
Clasa B conformitate cu IEC 55011 |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
3,4 cm |
| Latime prima forma de impachetare |
5,4 cm |
| Lungime prima forma de impachetare |
8,8 cm |
| Greutate prima forma de impachetare |
79 g |
| Unitate de masura pentru a doua forma de impachetare |
BB1 |
| Numar unitati in a doua forma de impachetare |
5 |
| Inaltime a doua forma de impachetare |
3,4 cm |
| Latime a doua forma de impachetare |
8,8 cm |
| Lungime a doua forma de impachetare |
26,5 cm |
| Greutate a doua forma de impachetare |
398 g |
| Unitate de masura pentru a treia forma de impachetare |
S03 |
| Numar unitati in a treia forma de impachetare |
150 |
| Inaltime a treia forma de impachetare |
30 cm |
| Latime a treia forma de impachetare |
30 cm |
| Lungime a treia forma de impachetare |
40 cm |
| Greutate a treia forma de impachetare |
12,488 kg |
Garanție contractuală
| Garantie |
18 luni |
| Specificatii
Principal
| gama de produse |
TeSys Deca |
| Tip produs sau componenta |
Contactor |
| nume scurt al dispozitivului |
LC1D |
| aplicatie contactor |
Comanda motor
Sarcina rezistiva |
| categorie de utilizare |
AC-4
AC-1
AC-3
AC-3e |
| descriere poli |
3P |
| [Ue] tensiune nominala de functionare |
Circuit de alimentare <= 690 V c.a. 25...400 Hz
Circuit de alimentare <= 300 V c.c. |
| [Ie] curent nominal de utilizare |
9 A (at <60 °C) at <= 440 V c.a. AC-3 for circuit de alimentare
25 A (at <60 °C) at <= 440 V c.a. AC-1 for circuit de alimentare
9 A (at <60 °C) at <= 440 V c.a. AC-3e for circuit de alimentare |
| [Uc] control circuit voltage |
24 V c.c. |
Suplimentar
| putere motor kW |
2,2 kW at 220...230 V c.a. 50/60 Hz (AC-3)
4 kW at 380...400 V c.a. 50/60 Hz (AC-3)
4 kW at 415...440 V c.a. 50/60 Hz (AC-3)
5,5 kW at 500 V c.a. 50/60 Hz (AC-3)
5,5 kW at 660...690 V c.a. 50/60 Hz (AC-3)
2,2 kW at 400 V c.a. 50/60 Hz (AC-4)
2,2 kW at 220...230 V c.a. 50/60 Hz (AC-3e)
4 kW at 380...400 V c.a. 50/60 Hz (AC-3e)
4 kW at 415...440 V c.a. 50/60 Hz (AC-3e)
5,5 kW at 500 V c.a. 50/60 Hz (AC-3e)
5,5 kW at 660...690 V c.a. 50/60 Hz (AC-3e) |
| putere motor hp |
1 CP at 230/240 V c.a. 50/60 Hz for 1 fază motors
2 CP at 200/208 V c.a. 50/60 Hz for 3 faze motors
2 CP at 230/240 V c.a. 50/60 Hz for 3 faze motors
5 CP at 460/480 V c.a. 50/60 Hz for 3 faze motors
7,5 CP at 575/600 V c.a. 50/60 Hz for 3 faze motors
0,33 CP at 115 V c.a. 50/60 Hz for 1 fază motors |
| Cod compatibilitate |
LC1D |
| compozitie contact pol |
3 NO |
| capac de protectie |
Cu |
| [Ith] curent termic conventional in aer liber |
25 A (at 60 °C) for circuit de alimentare
10 A (at 60 °C) for circuit de semnalizare |
| Irms capacitatea nominala la inchidere |
250 A at 440 V for circuit de alimentare conforming to SR EN 60947
140 A c.a. for circuit de semnalizare conforming to SR EN 60947-5-1
250 A c.c. for circuit de semnalizare conforming to SR EN 60947-5-1 |
| capacitate de rupere nominala |
250 A at 440 V for circuit de alimentare conforming to SR EN 60947 |
| [Icw] curent nominal de scurtcircuit admisibil |
105 A 40 °C - 10 s for circuit de alimentare
210 A 40 °C - 1 s for circuit de alimentare
30 A 40 °C - 10 min for circuit de alimentare
61 A 40 °C - 1 min for circuit de alimentare
100 A - 1 s for circuit de semnalizare
120 A - 500 ms for circuit de semnalizare
140 A - 100 ms for circuit de semnalizare |
| calibrul fuzibilului asociat |
10 A gG for circuit de semnalizare conforming to SR EN 60947-5-1
25 A gG at <= 690 V coordination tip 1 for circuit de alimentare
20 A gG at <= 690 V coordination tip 2 for circuit de alimentare |
| impedanta medie |
2,5 mOhm - Ith 25 A 50 Hz for circuit de alimentare |
| puterea disipata pe pol |
1,56 W AC-1
0,2 W AC-3
0,2 W AC-3e |
| [Ui] tensiune nominala de izolatie |
Circuit de alimentare 690 V conformitate cu IEC 60947-4-1
Circuit de alimentare 600 V CSA certificat
Circuit de alimentare 600 V UL certificat
Circuit de semnalizare 690 V conformitate cu IEC 60947-1
Circuit de semnalizare 600 V CSA certificat
Circuit de semnalizare 600 V UL certificat |
| categorie de supratensiune |
III |
| Grad de poluare |
3 |
| [Uimp] tensiune de tinere la impuls |
6 kV conformitate cu SR EN 60947 |
| nivel de incredere al securitatii |
B10d = 1369863 cic contactor cu sarcină nominală conformitate cu EN/ISO 13849-1
B10d = 20000000 cic contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1 |
| durabilitate mecanica |
30 Mcycles |
| durabilitate electrica |
0,6 Mcycles 25 A AC-1 la Ue <= 440 V
2 Mcycles 9 A AC-3 la Ue <= 440 V
2 Mcycles 9 A AC-3e la Ue <= 440 V |
| tipul circuitului de comanda |
C.c. standard |
| tehnologie bobine |
Supresor cu dioda limitatoare de varf bidirectionalaincorporat |
| limite de tensiune circuit de comanda |
0.1...0.25 Uc -40…70 °C eliminare c.c.
0.7...1.25 Uc -40…60 °C operaţional c.c.
1...1.25 Uc 60…70 °C operaţional c.c. |
| consum de energie conectare in W |
5,4 W 20 °C) |
| consum de energie mentinere in W |
5,4 W la 20 °C |
| timp de functionare |
63 ±15 % ms închidere
20 ±20 % ms deschidere |
| constanta de timp |
28 ms |
| viteza maxima de functionare |
3600 cic/h la <60 °C |
| conexiuni - borne |
Circuit de alimentare: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de alimentare: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de alimentare: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini
Circuit de alimentare: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini
Circuit de alimentare: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu
Circuit de alimentare: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu
Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini
Circuit de comanda: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini
Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu
Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu |
| cuplu de strangere |
Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm
Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2
Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm
Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2
Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2
Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2 |
| compozitie contact auxiliar |
1 NO + 1 NC |
| tip contacte auxiliare |
Tip cuplare mecanică 1 NO + 1 NC conformitate cu SR EN 60947-5-1
tip contact în oglindă 1 NC conformitate cu IEC 60947-4-1 |
| afisare frecventa circuit |
25...400 Hz |
| tensiunea minima de comutare |
17 V for circuit de semnalizare |
| curentul minim de comutare |
5 mA for circuit de semnalizare |
| rezistenta de izolatie |
> 10 MΩ for circuit de semnalizare |
| timpul de nesuprapunere |
1,5 ms la întreruperea alimentării între contactele NO şi NC
1,5 ms la energizare între contactele NO şi NC |
| suport de montare |
Placa
Sina |
Mediu
| standarde |
CSA C22.2 No 15
SR EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
SR EN 60947-5-1
UL 60947-1
IEC 60335-1 |
| certificari produs |
LROS (Lloyds register of shipping)
CSA
UL
GOST
DNV
CCC
GL
BV
RINA
UKCA |
| grad de protectie IP |
IP20 parte frontala conformitate cu SR EN 60529 |
| tratament protector |
TH conformitate cu IEC 60068-2-30 |
| încercare climatică |
Conformitate cu IACS E10 exposure to damp heat
conformitate cu IEC 60947-1 Annex Q category D exposure to damp heat |
| temperatura permisa a aerului in jurul aparatului |
-40…60 °C
60…70 °C cu declasare |
| altitudinea de functionare |
0...3000 m |
| rezistenta la foc |
850 °C conformitate cu IEC 60695-2-1 |
| rezistenta mecanica |
Vibraţii contactor deschis (2 Gn, 5...300 Hz)
Vibraţii contactor închis (4 Gn, 5...300 Hz)
Şocuri contactor deschis (10 Gn pentru 11 ms)
Şocuri contactor închis (15 Gn pentru 11 ms) |
| inaltime |
77 mm |
| latime |
45 mm |
| adancime |
95 mm |
| greutate neta |
0,48 kg |
Conditii de mediu
| Intarziere flacara |
V1 conformitate cu UL 94 |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
5,000 cm |
| Latime prima forma de impachetare |
9,200 cm |
| Lungime prima forma de impachetare |
11,100 cm |
| Greutate prima forma de impachetare |
523,000 g |
| Unitate de masura pentru a doua forma de impachetare |
S02 |
| Numar unitati in a doua forma de impachetare |
15 |
| Inaltime a doua forma de impachetare |
15,000 cm |
| Latime a doua forma de impachetare |
30,000 cm |
| Lungime a doua forma de impachetare |
40,000 cm |
| Greutate a doua forma de impachetare |
8,160 kg |
| Unitate de masura pentru a treia forma de impachetare |
P06 |
| Numar unitati in a treia forma de impachetare |
240 |
| Inaltime a treia forma de impachetare |
75,000 cm |
| Latime a treia forma de impachetare |
60,000 cm |
| Lungime a treia forma de impachetare |
80,000 cm |
| Greutate a treia forma de impachetare |
137,280 kg |
Garanție contractuală
| Garantie |
18 months |
|
| gama de produse |
Easy Harmony XA2 |
| Tip produs sau componenta |
Buton complet |
| nume scurt al dispozitivului |
XA2 |
| material rama |
Plastic |
| material inel de fixare |
Plastic |
Suplimentar
| diametrul de montaj |
22,5 mm |
| cantitate indivizibila de vanzare |
1 |
| tratament protector |
TC |
| pozitie de operare |
Orice pozitie |
| centru de fixare |
>= 30 x 40 mm (panou) - grosime: 1…5 mm |
| mod de fixare |
Fixing nut 2…2,4 N.m |
| forma a capului unitatii de semnalizare |
Rotund |
| tip de operator |
Revenire cu arc |
| profil utilizator |
Negru Incastrat |
| tip si compozitie contacte |
1 NO |
| operare contacte |
Decuplare lenta |
| durabilitate mecanica |
1500000 cic |
| conexiuni - borne |
Borna cu clema cu surub, <= 2 x 1.5 mm²
Borna cu clema cu surub, <= 1 x 2.5 mm²
Borna cu clema cu surub, >= 1 x 0.5 mm²
Borne Faston, dimensiune conexiune6.3 mm |
| cuplu de strangere |
0,8 N.m |
| protectie la scurtcircuit |
10 A gL fuse conformitate cu IEC 60269-1 |
| [Ith] curent termic conventional in aer liber |
10 A |
| [Ui] tensiune nominala de izolatie |
600 V conformitate cu IEC 60947-1 |
| [Uimp] tensiune de tinere la impuls |
6 kV conformitate cu IEC 60947-1 |
| [Ie] curent nominal de utilizare |
3 A la 240 V, AC-15, A600
0,27 A la 250 V, DC-13, Q600 |
| durabilitate electrica |
500000 cic, AC-15, 3 A la 230 V, rata de functionare <60 cic/mn, factor de sarcina: 0,5 conformitate cu SR EN 60947-5-4
500000 cic, DC-13, 0,2 A la 110 V, rata de functionare <60 cic/mn, factor de sarcina: 0,5 |
| securitatea electrica IEC 60947-5-4 |
Λ < 10exp(-8) la 24 V |
| latime |
30 mm |
| inaltime |
42 mm |
| adancime |
54,7 mm |
| greutate neta |
0,032 kg |
| capac/operator sau culoare lentila |
Negru |
| tip de operator |
Revenire cu arc |
Mediu
| temperatura ambietala pentru depozitare |
-40…70 °C |
| temperatura ambientala de functionare |
-25…55 °C |
| categorie de supratensiune |
Class I conformitate cu IEC 536 |
| grad de protectie IP |
IP65 conformitate cu SR EN 60529 |
| grad de protectie IK |
IK03 conformitate cu SR EN 60529 |
| standarde |
SR EN 60947-5-1
GB 14048.5
GB 14048.1
IEC 60947-1 |
| certificari produs |
UE
CCC |
| rezistenta la vibratii |
10 gn (f= 40…500 Hz) conformitate cu IEC 60068-2-6 |
| rezistenta la socuri |
70 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27 |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
1,483 cm |
| Latime prima forma de impachetare |
3,981 cm |
| Lungime prima forma de impachetare |
6,117 cm |
| Greutate prima forma de impachetare |
30 g |
| Unitate de masura pentru a doua forma de impachetare |
S02 |
| Numar unitati in a doua forma de impachetare |
100 |
| Inaltime a doua forma de impachetare |
15 cm |
| Latime a doua forma de impachetare |
30 cm |
| Lungime a doua forma de impachetare |
40 cm |
| Greutate a doua forma de impachetare |
3,661 kg |
| Unitate de masura pentru a treia forma de impachetare |
PAL |
| Numar unitati in a treia forma de impachetare |
2000 |
| Inaltime a treia forma de impachetare |
60 cm |
| Latime a treia forma de impachetare |
80 cm |
| Lungime a treia forma de impachetare |
90 cm |
| Greutate a treia forma de impachetare |
69,820 kg |
Garanție contractuală
| Garantie |
18 luni |
|
Recenzii
Nu există recenzii până acum.
