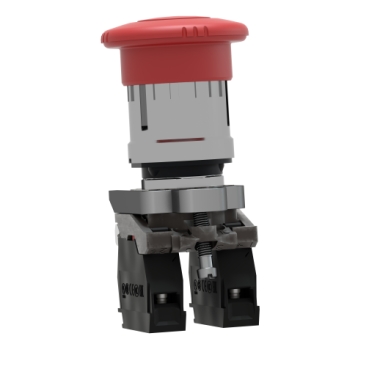

Oprire de urgenta, rosie, Ø40, oprire, Ø22, eliberare, siguranta, 1NC+1NO,XB4BS8445

SKU: XB4BS8445
In Stoc

Add to Wishlist
Add to Wishlist

Ți-a plăcut acest produs? Adaugă acum la favorite și urmărește produsul.

Add to Wishlist
Add to Wishlist
Ai o intrebare? Întrebați un specialist

+40 724 308 308 Apelează acum gratuit

Prețuri mici

Garanție de potrivire a prețurilor

Montare garantată.

Întotdeauna partea corectă

Experți interni.

Ne cunoaștem produsele

Retururi ușoare.

Rapid și fără probleme

Descriere

gama de produse Harmony XB4
Tip produs sau componenta Emergency switching off push-button
Emergency stop push-button
nume scurt al dispozitivului XB4
material rama Metal cromat
material inel de fixare Zamak
diametrul de montaj 22 mm
cantitate indivizibila de vanzare 1
forma a capului unitatii de semnalizare Rotund
tip de operator Acţiune declanşator şi reţinere mecanică
tip cap Standard
resetare Rotire pentru eliberare
profil utilizator Rosu ciupercă Ø 40 mm, nemarcat
operare contacte Decuplare lenta
conexiuni – borne Borne cu surub, <= 2 x 1.5 mm² cu pini conformitate cu IEC 60947-1
Borne cu surub, >= 1 x 0.22 mm² fara terminale de cablu conformitate cu IEC 60947-1
Suplimentar
inaltime 47 mm
latime 40 mm
adancime 82 mm
descriere borne ISO nr. 1 (13-14)NO
greutate neta 0,13 kg
rezistenta la spalare cu presiune inalta 7000000 Pa la 55 °C, distanta : 0.1 m
utilizare contacte Contacte standard
deschidere pozitiva Cu conformitate cu IEC 60947-5-1 anexa K
cursa de operare 1,5 mm (schimbare stare electrică NC)
2,6 mm (modificarea stării electrice NO)
4,3 mm (cursă totală)
forta de actionare 44 N
durabilitate mecanica 300000 cic
cuplu de strangere 0,8…1,2 N.m conformitate cu IEC 60947-1
forma a capului surubului Cruce compatibil cu Philips nr. 1 surubelnita
Cruce compatibil cu pozidriv No 1 surubelnita
Perforat compatibil cu plat Ø 4 mm surubelnita
Perforat compatibil cu plat Ø 5.5 mm surubelnita
Material contacte Aliaj de argint (Ag/Ni)
protectie la scurtcircuit 10 A cartuş fuzibil tip gG conformitate cu SR EN 60947-5-1
[Ith] curent termic conventional in aer liber 10 A conformitate cu SR EN 60947-5-1
[Ui] tensiune nominala de izolatie 600 V (grad de poluare 3) conformitate cu IEC 60947-1
[Uimp] tensiune de tinere la impuls 6 kV conformitate cu IEC 60947-1
[Ie] curent nominal de utilizare 3 A la 240 V, AC-15, A600 conformitate cu SR EN 60947-5-1
6 A la 120 V, AC-15, A600 conformitate cu SR EN 60947-5-1
0,1 A la 600 V, DC-13, Q600 conformitate cu SR EN 60947-5-1
0,27 A la 250 V, DC-13, Q600 conformitate cu SR EN 60947-5-1
0,55 A la 125 V, DC-13, Q600 conformitate cu SR EN 60947-5-1
1,2 A la 600 V, AC-15, A600 conformitate cu SR EN 60947-5-1
durabilitate electrica 1000000 cic, AC-15, 2 A la 230 V, rata de functionare <3600 cic/h, factor de sarcina: 0,5 conformitate cu IEC 60947-5-1 anexa C
1000000 cic, AC-15, 3 A la 120 V, rata de functionare <3600 cic/h, factor de sarcina: 0,5 conformitate cu IEC 60947-5-1 anexa C
1000000 cic, AC-15, 4 A la 24 V, rata de functionare <3600 cic/h, factor de sarcina: 0,5 conformitate cu IEC 60947-5-1 anexa C
1000000 cic, DC-13, 0,2 A la 110 V, rata de functionare <3600 cic/h, factor de sarcina: 0,5 conformitate cu IEC 60947-5-1 anexa C
1000000 cic, DC-13, 0,5 A la 24 V, rata de functionare <3600 cic/h, factor de sarcina: 0,5 conformitate cu IEC 60947-5-1 anexa C
securitatea electrica IEC 60947-5-4 Λ < 10exp(-6) la 5 V si 1 mA în mediu curat conformitate cu SR EN 60947-5-4
Λ < 10exp(-8) la 17 V si 5 mA în mediu curat conformitate cu SR EN 60947-5-4
prezentare dispozitiv Produs complet
Mediu
tratament protector TH
temperatura ambietala pentru depozitare -40…70 °C
temperatura ambientala de functionare -40…70 °C
clasa de protectie la electrocutare Clasa I conformitate cu IEC 60536
grad de protectie IP IP66 conformitate cu SR EN 60529
IP67
IP69
IP69K
grad de protectie NEMA NEMA 13
NEMA 4X
grad de protectie IK IK06 conformitate cu IEC 50102
standarde IEC 60204-1
IEC 60947-1
UL 60947-1
IEC 60364-5-53
ISO 13850
CSA C22.2 No 15
SR EN 60947-5-1
SR EN 60947-5-4
JIS C8201-5-1
IEC 60947-5-5
JIS C8201-1
certificari produs BV
GL
LROS (Lloyds register of shipping)
DNV
CSA
listat de UL
rezistenta la vibratii 5 gn (f= 2…500 Hz) conformitate cu IEC 60068-2-6
rezistenta la socuri 30 gn (durata = 18 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
50 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 5,200 cm
Latime prima forma de impachetare 4,400 cm
Lungime prima forma de impachetare 8,800 cm
Greutate prima forma de impachetare 132,000 g
Unitate de masura pentru a doua forma de impachetare S03
Numar unitati in a doua forma de impachetare 80
Inaltime a doua forma de impachetare 30,000 cm
Latime a doua forma de impachetare 30,000 cm
Lungime a doua forma de impachetare 40,000 cm
Greutate a doua forma de impachetare 11,172 kg
Unitate de masura pentru a treia forma de impachetare P06
Numar unitati in a treia forma de impachetare 640
Inaltime a treia forma de impachetare 75,000 cm
Latime a treia forma de impachetare 60,000 cm
Lungime a treia forma de impachetare 80,000 cm
Greutate a treia forma de impachetare 99,324 kg
Garanție contractuală
Garantie 18 months

Brand

SCHNEIDER
