| Content |
| Gama de produse |
Acti9 |
| nume produs |
Acti9 iCT |
| Tip produs sau componenta |
Contactor |
| nume scurt al dispozitivului |
iCT |
| aplicatie a dispozitivului |
Motor-heating-lighting |
| Poli |
4P |
| [Ie] curent nominal de utilizare |
40 A AC-7A
15 A AC-7B |
| compozitie contact pol |
4 NO |
| Tip retea electrica |
C.a. |
| tip de control |
Control de la distanta |
| tensiune circuit de comanda |
220...240 V c.a. 50 Hz |
Suplimentar
| frecventa retea electrica |
50 Hz |
| [Ue] tensiune nominala de functionare |
400 V c.a. 50 Hz |
| putere maxima |
2,1 W la 400 V c.a. |
| [Ui] tensiune nominala de izolatie |
500 V c.a. 50/60 Hz |
| [Uimp] tensiune nominala de tinere la impuls |
4 kV |
| tip semnal de control |
Comandă meţtinută |
| frecventa de comutare |
100 switching operations/day |
| semnalizare locala |
Indicator de acţionare |
| puterea consumata la mentinere in VA |
6,5 VA |
| varf de putere in VA |
53 VA |
| mod de montare |
Clipsabil |
| suport de montare |
Sina DIN simetrica, 35 mm |
| Numar de pasi de 9mm pe rand |
6 |
| inaltime |
85 mm |
| latime |
54 mm |
| adancime |
60 mm |
| culoare |
Alb |
| durabilitate mecanica |
1000000 cic |
| durabilitate electrica |
100000 cic IEC/EN 61095 40 A 50 Hz AC-7A
30000 cic IEC/EN 61095 15 A 50 Hz AC-7B
30000 cic IEC/EN 61095 50 Hz AC-7C
100000 cic EN/IEC 60947-4-1 50 Hz AC-1
30000 cic EN/IEC 60947-4-1 50 Hz AC-3
30000 cic EN/IEC 60947-4-1 50 Hz AC-5A
30000 cic EN/IEC 60947-4-1 50 Hz AC-5B |
| conexiuni - borne |
Circuit de comanda borne tip tunel2 cablu(ri) 1,5 mm² rigid
Circuit de comanda borne tip tunel1 cablu(ri) 1,5…2,5 mm² rigid
Circuit de alimentare borne tip tunel1 cablu(ri) 6…16 mm² flexibil
Circuit de alimentare borne tip tunel1 cablu(ri) 6…25 mm² rigid
Circuit de comanda borne tip tunel2 cablu(ri) 1,5…2,5 mm² flexibil |
| cuplu de strangere |
Circuit de comanda: 0,8 N.m
Circuit de alimentare: 3,5 N.m |
| compatibilitate produs |
IACTp
IATEt
IACTc
IACTs |
| Cod compatibilitate |
ICT |
| segment de piata |
Rezidential
Cladiri comerciale mici |
Mediu
| standarde |
IEC/EN 61095 |
| nivel de zgomot |
30 dB |
| disipare de caldura |
2,1 W la 50/60 Hz |
| grad de protectie IP |
IP20 |
| grad de poluare |
2 |
| tropicalizare |
2 conformitate cu SR EN 60947-4-1
2 conformitate cu SR EN 61095
2 conformitate cu SR EN 1095 |
| umiditate relativa |
95 % la 55 °C |
| altitudine de functionare |
2000 m |
| temperatura ambientala de functionare |
-5…60 °C |
| temperatura ambietala pentru depozitare |
-40…70 °C |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
11,000 cm |
| Latime prima forma de impachetare |
6,000 cm |
| Lungime prima forma de impachetare |
12,000 cm |
| Greutate prima forma de impachetare |
358,000 g |
| Unitate de masura pentru a doua forma de impachetare |
BB1 |
| Numar unitati in a doua forma de impachetare |
4 |
| Inaltime a doua forma de impachetare |
11,500 cm |
| Latime a doua forma de impachetare |
12,500 cm |
| Lungime a doua forma de impachetare |
25,000 cm |
| Greutate a doua forma de impachetare |
1,512 kg |
| Unitate de masura pentru a treia forma de impachetare |
S03 |
| Numar unitati in a treia forma de impachetare |
24 |
| Inaltime a treia forma de impachetare |
30,000 cm |
| Latime a treia forma de impachetare |
30,000 cm |
| Lungime a treia forma de impachetare |
40,000 cm |
| Greutate a treia forma de impachetare |
9,516 kg |
Garanție contractuală
| Garantie |
18 luni |
| PARAMETRU VALOARE
Categorie de utilizare 1
Număr de distanțe modulare 3
Număr de contacte normal închise 0
Grad de protecție (IP) IP20
Tensiune nominală operațională Curent nominal 40
Tip tensiune (tensiune de excitație)ACOperare manuală NU
Se pot monta echipamente suplimentare NU
Tensiunea nominală de excitație Tip tensiune (tensiune operațională) AC
Număr de contacte normal deschise 4
Adâncime montare 67.5 |
| Gama |
TeSys |
| gama de produse |
TeSys Deca |
| Tip produs sau componenta |
Contactor |
| nume scurt al dispozitivului |
LC1D |
| aplicatie contactor |
Comanda motor
Sarcina rezistiva |
| categorie de utilizare |
AC-3
AC-3e
AC-4
AC-1 |
| descriere poli |
3P |
| [Ue] tensiune nominala de functionare |
Circuit de alimentare <= 690 V c.a. 25...400 Hz |
| [Ie] curent nominal de utilizare |
95 A (at <60 °C) at <= 440 V AC-3 for circuit de alimentare
125 A (at <60 °C) at <= 690 V AC-1 for circuit de alimentare
95 A (at <60 °C) at <= 440 V AC-3e for circuit de alimentare |
| [Uc] control circuit voltage |
24 V c.a. 50/60 Hz |
Suplimentar
| putere motor kW |
25 kW at 220...230 V c.a. 50 Hz (AC-3)
45 kW at 380...400 V c.a. 50 Hz (AC-3)
45 kW at 415...440 V c.a. 50 Hz (AC-3)
55 kW at 500 V c.a. 50 Hz (AC-3)
45 kW at 660...690 V c.a. 50 Hz (AC-3)
15 kW at 400 V c.a. 50 Hz (AC-4)
25 kW at 220...230 V c.a. 50 Hz (AC-3e)
45 kW at 380...400 V c.a. 50 Hz (AC-3e)
45 kW at 415...440 V c.a. 50 Hz (AC-3e)
55 kW at 500 V c.a. 50 Hz (AC-3e)
45 kW at 660...690 V c.a. 50 Hz (AC-3e) |
| putere motor hp |
7,5 CP at 120 V c.a. 60 Hz for 1 fază motors
15 CP at 230/240 V c.a. 60 Hz for 1 fază motors
30 CP at 200/208 V c.a. 60 Hz for 3 faze motors
30 CP at 230/240 V c.a. 60 Hz for 3 faze motors
60 CP at 460/480 V c.a. 60 Hz for 3 faze motors
60 CP at 575/600 V c.a. 60 Hz for 3 faze motors |
| Cod compatibilitate |
LC1D |
| compozitie contact pol |
3 NO |
| compatibilitatea contactelor |
M11 |
| capac de protectie |
Cu |
| [Ith] curent termic conventional in aer liber |
10 A (at 60 °C) for circuit de semnalizare
125 A (at 60 °C) for circuit de alimentare |
| Irms capacitatea nominala la inchidere |
1100 A at 440 V c.a. for circuit de alimentare conforming to SR EN 60947
140 A c.a. for circuit de semnalizare conforming to SR EN 60947-5-1
250 A c.c. for circuit de semnalizare conforming to SR EN 60947-5-1 |
| capacitate de rupere nominala |
1100 A at 440 V for circuit de alimentare conforming to SR EN 60947 |
| [Icw] curent nominal de scurtcircuit admisibil |
1100 A 40 °C - 1 s for circuit de alimentare
800 A 40 °C - 10 s for circuit de alimentare
400 A 40 °C - 1 min for circuit de alimentare
135 A 40 °C - 10 min for circuit de alimentare
140 A - 100 ms for circuit de semnalizare
120 A - 500 ms for circuit de semnalizare
100 A - 1 s for circuit de semnalizare |
| calibrul fuzibilului asociat |
10 A gG for circuit de semnalizare conforming to SR EN 60947-5-1
200 A gG at <= 690 V coordination tip 1 for circuit de alimentare
160 A gG at <= 690 V coordination tip 2 for circuit de alimentare |
| impedanta medie |
0,8 mOhm - Ith 125 A 50 Hz for circuit de alimentare |
| puterea disipata pe pol |
12,5 W AC-1
7,2 W AC-3
7,2 W AC-3e |
| [Ui] tensiune nominala de izolatie |
Circuit de alimentare 1000 V conformitate cu IEC 60947-4-1
Circuit de alimentare 600 V CSA certificat
Circuit de alimentare 600 V UL certificat
Circuit de semnalizare 690 V conformitate cu IEC 60947-1
Circuit de semnalizare 600 V CSA certificat
Circuit de semnalizare 600 V UL certificat |
| categorie de supratensiune |
III |
| Grad de poluare |
3 |
| [Uimp] tensiune de tinere la impuls |
8 kV conformitate cu SR EN 60947 |
| nivel de incredere al securitatii |
B10d = 1,3 Mcycles contactor cu sarcină nominală conformitate cu EN/ISO 13849-1
B10d = 20 Mcycles contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1 |
| durabilitate mecanica |
4 Mcycles |
| durabilitate electrica |
1,2 Mcycles 95 A AC-3
1,3 Mcycles 125 A AC-1
1,2 Mcycles 95 A AC-3e |
| tipul circuitului de comanda |
C.a. la 50/60 Hz standard |
| tehnologie bobine |
Fără modul de deparazitare inclus |
| limite de tensiune circuit de comanda |
0,8...1,1 Uc -40…55 °C operaţional c.a. 50 Hz
0,85...1,1 Uc -40…55 °C operaţional c.a. 60 Hz
0.3...0.6 Uc -40…70 °C eliminare c.a. 50/60 Hz
1...1.1 Uc 55…70 °C operaţional c.a. 50/60 Hz |
| consum de energie conectare in VA |
245 VA 60 Hz cos phi 0,75 (at 20 °C)
245 VA 50 Hz cos phi 0,75 (at 20 °C) |
| consum de energie mentinere in VA |
26 VA 60 Hz cos phi 0,3 (at 20 °C)
26 VA 50 Hz cos phi 0,3 (at 20 °C) |
| disipare de caldura |
6…10 W at 50/60 Hz |
| timp de functionare |
20...35 ms închidere
6...20 ms deschidere |
| viteza maxima de functionare |
3600 cic/h la <60 °C |
| conexiuni - borne |
Circuit de comanda: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini
Circuit de comanda: borne cu surub 1 1…2,5 mm² - cable stiffness: flexibil cu pini
Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu
Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu
Circuit de alimentare: conector 1 4…50 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de alimentare: conector 2 4…25 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de alimentare: conector 1 4…50 mm² - cable stiffness: flexibil cu pini
Circuit de alimentare: conector 2 4…16 mm² - cable stiffness: flexibil cu pini
Circuit de alimentare: conector 1 4…50 mm² - cable stiffness: solid fara terminale de cablu
Circuit de alimentare: conector 2 4…25 mm² - cable stiffness: solid fara terminale de cablu |
| cuplu de strangere |
Circuit de comanda 1,2 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm
Circuit de comanda 1,2 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2
Circuit de alimentare 12 N.m - pornit conector - cu şurubelniţa plat Ø 6 to Ø 8 mm
Circuit de alimentare 12 N.m - pornit conector hexagonal 4 mm
Circuit de comanda 1,2 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2 |
| compozitie contact auxiliar |
1 NO + 1 NC |
| tip contacte auxiliare |
Tip cuplare mecanică 1 NO + 1 NC conformitate cu SR EN 60947-5-1
tip contact în oglindă 1 NC conformitate cu IEC 60947-4-1 |
| afisare frecventa circuit |
25...400 Hz |
| tensiunea minima de comutare |
17 V for circuit de semnalizare |
| curentul minim de comutare |
5 mA for circuit de semnalizare |
| rezistenta de izolatie |
> 10 MΩ for circuit de semnalizare |
| timpul de nesuprapunere |
1,5 ms la întreruperea alimentării între contactele NO şi NC
1,5 ms la energizare între contactele NO şi NC |
| suport de montare |
Placa
Sina |
Mediu
| standarde |
EN/IEC 60947-1
EN/IEC 60947-4-1
SR EN 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 No 60947-4-1
CSA C22.2 No 60947-5-1
GB/T 14048.4 |
| certificari produs |
IECEE CB Scheme
UL
CSA
CCC
EAC
LROS (Lloyds register of shipping)
RINA
BV
DNV-GL |
| grad de protectie IP |
IP20 parte frontala conformitate cu SR EN 60529 |
| tratament protector |
TH conformitate cu IEC 60068-2-30 |
| încercare climatică |
Conformitate cu IACS E10 exposure to damp heat |
| temperatura permisa a aerului in jurul aparatului |
-40…60 °C
60…70 °C cu declasare |
| altitudinea de functionare |
0...3000 m |
| rezistenta la foc |
850 °C conformitate cu IEC 60695-2-1 |
| Intarziere flacara |
V1 conformitate cu UL 94 |
| rezistenta mecanica |
Vibraţii contactor deschis (2 Gn, 5...300 Hz)
Şocuri contactor deschis (8 Gn for 11 ms)
Vibraţii contactor închis (3 Gn, 5...300 Hz)
Şocuri contactor închis (10 Gn pentru 11 ms) |
| inaltime |
127 mm |
| latime |
85 mm |
| adancime |
130 mm |
| greutate neta |
1,61 kg |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
9,5 cm |
| Latime prima forma de impachetare |
13,5 cm |
| Lungime prima forma de impachetare |
14 cm |
| Greutate prima forma de impachetare |
1,564 kg |
| Unitate de masura pentru a doua forma de impachetare |
S02 |
| Numar unitati in a doua forma de impachetare |
5 |
| Inaltime a doua forma de impachetare |
15 cm |
| Latime a doua forma de impachetare |
30 cm |
| Lungime a doua forma de impachetare |
40 cm |
| Greutate a doua forma de impachetare |
8,275 kg |
| Unitate de masura pentru a treia forma de impachetare |
P06 |
| Numar unitati in a treia forma de impachetare |
80 |
| Inaltime a treia forma de impachetare |
80 cm |
| Latime a treia forma de impachetare |
80 cm |
| Lungime a treia forma de impachetare |
60 cm |
| Greutate a treia forma de impachetare |
140,9 kg |
|
| Gama |
TeSys |

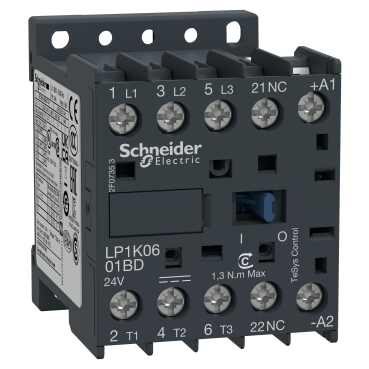

| Tip produs sau componenta |
Contactor |
| nume scurt al dispozitivului |
LP1K |
| aplicatie contactor |
Comanda motor |
Suplimentar
| categorie de utilizare |
AC-3
AC-3e
AC-4 |
| descriere poli |
3P |
| power pole contact composition |
3 NO |
| [Ue] tensiune nominala de functionare |
Circuit de alimentare <= 690 V c.a. <= 400 Hz
Circuit de semnalizare <= 690 V c.a. <= 400 Hz |
| [Ie] curent nominal de utilizare |
6 A (at <60 °C) at <= 440 V c.a. AC-3 for circuit de alimentare
6 A (at <60 °C) at <= 440 V c.a. AC-3e for circuit de alimentare |
| tipul circuitului de comanda |
C.c. standard |
| [Uc] tensiune circuit de comanda |
24 V c.c. |
| putere motor kW |
1,5 kW la 220...230 V c.a. 50/60 Hz AC-3
2,2 kW la 380...415 V c.a. 50/60 Hz AC-3
3 kW la 440/690 V c.a. 50/60 Hz AC-3
1,5 kW la 220...230 V c.a. 50/60 Hz AC-3e
2,2 kW la 380...415 V c.a. 50/60 Hz AC-3e
3 kW la 440/690 V c.a. 50/60 Hz AC-3e
1,5 kW la 220...230 V c.a. 50/60 Hz AC-4
2,2 kW la 380...415 V c.a. 50/60 Hz AC-4
3 kW la 440/690 V c.a. 50/60 Hz AC-4 |
| compozitie contact auxiliar |
1 NC |
| [Uimp] tensiune de tinere la impuls |
8 kV |
| categorie de supratensiune |
III |
| [Ith] curent termic conventional in aer liber |
20 A (at 60 °C) for circuit de alimentare
10 A (at 50 °C) for circuit de semnalizare |
| Irms capacitatea nominala la inchidere |
110 A c.a. for circuit de alimentare conforming to SR EN 60947
110 A c.a. for circuit de semnalizare conforming to SR EN 60947 |
| capacitate de rupere nominala |
110 A at 220...230 V conforming to SR EN 60947
110 A at 380...400 V conforming to SR EN 60947
110 A at 415 V conforming to SR EN 60947
110 A at 440 V conforming to SR EN 60947
80 A at 500 V conforming to SR EN 60947
70 A at 660...690 V conforming to SR EN 60947 |
| [Icw] curent nominal de scurtcircuit admisibil |
90 A 50 °C - 1 s for circuit de alimentare
85 A 50 °C - 5 s for circuit de alimentare
80 A 50 °C - 10 s for circuit de alimentare
60 A 50 °C - 30 s for circuit de alimentare
45 A 50 °C - 1 min for circuit de alimentare
40 A 50 °C - 3 min for circuit de alimentare
20 A 50 °C - >= 15 min for circuit de alimentare
80 A - 1 s for circuit de semnalizare
90 A - 500 ms for circuit de semnalizare
110 A - 100 ms for circuit de semnalizare |
| calibrul fuzibilului asociat |
25 A gG at <= 440 V for circuit de alimentare
25 A aM for circuit de alimentare
10 A gG for circuit de semnalizare conforming to SR EN 60947
10 A gG for circuit de semnalizare conforming to VDE 0660 |
| impedanta medie |
3 mOhm - Ith 20 A 50 Hz for circuit de alimentare |
| [Ui] tensiune nominala de izolatie |
Circuit de alimentare 600 V conformitate cu UL 60947-1
Circuit de alimentare 690 V conformitate cu IEC 60947-4-1
Circuit de semnalizare 690 V conformitate cu IEC 60947-4-1
Circuit de semnalizare 690 V conformitate cu SR EN 60947-5-1
Circuit de semnalizare 600 V conformitate cu UL 60947-1
Circuit de alimentare 600 V conformitate cu CSA C22.2 No 15
Circuit de semnalizare 600 V conformitate cu CSA C22.2 No 15 |
| rezistenta de izolatie |
> 10 MΩ for circuit de semnalizare |
| consum de energie conectare in W |
3 W 20 °C) |
| consum de energie mentinere in W |
3 W la 20 °C |
| disipare de caldura |
1,3 W |
| limite de tensiune circuit de comanda |
Operaţional: 0.8...1.15 Uc (at <50 °C)
Eliminare: >= 0.10 Uc (at <50 °C) |
| conexiuni - borne |
Borne cu surub 1 cablu(ri) 1,5…4 mm²solid
borne cu surub 1 cablu(ri) 0,75…4 mm²flexibil fara
borne cu surub 1 cablu(ri) 0,34…2,5 mm²flexibil cu
borne cu surub 2 cablu(ri) 1,5…4 mm²solid
borne cu surub 2 cablu(ri) 0,75…4 mm²flexibil fara
borne cu surub 2 cablu(ri) 0,34…1,5 mm²flexibil cu
Circuit de alimentare borne cu surub 2 cablu(ri) 1,5 mm²flexibil cu |
| viteza maxima de functionare |
3600 cic/h |
| tip contacte auxiliare |
Tip instantaneous 1 NC |
| curentul minim de comutare |
5 mA for circuit de semnalizare |
| tensiunea minima de comutare |
17 V for circuit de semnalizare |
| suport de montare |
Sina
Placa |
| cuplu de strangere |
0,8…1,3 N.m - pornit borne cu surub Philips Nr. 2
0,8…1,3 N.m - pornit borne cu surub plat Ø 6 mm |
| timp de functionare |
30...40 ms alimentarea bobinei şi închiderea contactului NO
10 ms întreruperea alimentării bobinei şi deschiderea contactului NO |
| nivel de incredere al securitatii |
B10d = 1369863 cic contactor cu sarcină nominală conformitate cu EN/ISO 13849-1
B10d = 20000000 cic contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1 |
| durabilitate mecanica |
10 Mcycles |
| durabilitate electrica |
1,3 Mcycles 6 A AC-3 la Ue <= 440 V
1,3 Mcycles 6 A AC-3e la Ue <= 440 V
0,05 Mcycles 36 A AC-4 la Ue <= 440 V |
| inaltime |
58 mm |
| latime |
45 mm |
| adancime |
57 mm |
| greutate neta |
0,225 kg |
Mediu
| standarde |
EN/IEC 60947-4-1
SR EN 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 No 60947-4-1
CSA C22.2 No 60947-5-1
GB/T 14048.4 |
| certificari produs |
Schema CB
CCC
UL
CSA
EAC
UE
UKCA |
| grad de protectie IP |
IP2x |
| temperatura ambientala de utilizare |
-25…50 °C |
| temperatura ambietala pentru depozitare |
-50…80 °C |
| altitudinea de functionare |
2000 m fără declasare |
| Intarziere flacara |
V1 conformitate cu UL 94
Cerinţa 2 conformitate cu NF F 16-101
Cerinţa 2 conformitate cu NF F 16-102 |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
4,500 cm |
| Latime prima forma de impachetare |
6,000 cm |
| Lungime prima forma de impachetare |
6,500 cm |
| Greutate prima forma de impachetare |
221,000 g |
| Unitate de masura pentru a doua forma de impachetare |
S02 |
| Numar unitati in a doua forma de impachetare |
40 |
| Inaltime a doua forma de impachetare |
15,000 cm |
| Latime a doua forma de impachetare |
30,000 cm |
| Lungime a doua forma de impachetare |
40,000 cm |
| Greutate a doua forma de impachetare |
9,093 kg |
| Unitate de masura pentru a treia forma de impachetare |
P06 |
| Numar unitati in a treia forma de impachetare |
640 |
| Inaltime a treia forma de impachetare |
75,000 cm |
| Latime a treia forma de impachetare |
80,000 cm |
| Lungime a treia forma de impachetare |
60,000 cm |
| Greutate a treia forma de impachetare |
153,488 kg |
Garanție contractuală
| Garantie |
18 luni |
|

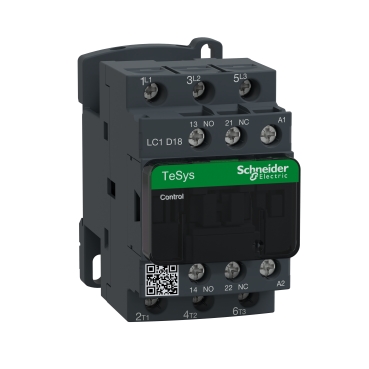

| gama de produse |
TeSys Deca |
| Tip produs sau componenta |
Contactor |
| nume scurt al dispozitivului |
LC1D |
| aplicatie contactor |
Comanda motor
Sarcina rezistiva |
| categorie de utilizare |
AC-1
AC-3
AC-4
AC-3e |
| descriere poli |
3P |
| [Ue] tensiune nominala de functionare |
Circuit de alimentare <= 690 V c.a. 50 Hz
Circuit de alimentare <= 300 V c.c. |
| [Ie] curent nominal de utilizare |
9 A (at <60 °C) at <= 440 V AC-3 for circuit de alimentare
25 A (at <60 °C) at <= 440 V AC-1 for circuit de alimentare
9 A (at <60 °C) at <= 440 V AC-3e for circuit de alimentare |
| [Uc] control circuit voltage |
230 V c.a. 50 Hz |
Suplimentar
| putere motor kW |
2,2 kW at 220...230 V c.a. 50 Hz (AC-3)
4 kW at 380...400 V c.a. 50 Hz (AC-3)
4 kW at 415...440 V c.a. 50 Hz (AC-3)
5,5 kW at 500 V c.a. 50 Hz (AC-3)
5,5 kW at 660...690 V c.a. 50 Hz (AC-3)
2,2 kW at 400 V c.a. 50 Hz (AC-4)
2,2 kW at 220...230 V c.a. 50 Hz (AC-3e)
4 kW at 380...400 V c.a. 50 Hz (AC-3e)
4 kW at 415...440 V c.a. 50 Hz (AC-3e)
5,5 kW at 500 V c.a. 50 Hz (AC-3e)
5,5 kW at 660...690 V c.a. 50 Hz (AC-3e) |
| Cod compatibilitate |
LC1D |
| compozitie contact pol |
3 NO |
| compatibilitatea contactelor |
M2 |
| capac de protectie |
Cu |
| [Ith] curent termic conventional in aer liber |
25 A (at 60 °C) for circuit de alimentare
10 A (at 60 °C) for circuit de semnalizare |
| Irms capacitatea nominala la inchidere |
250 A at 440 V for circuit de alimentare conforming to SR EN 60947
140 A c.a. for circuit de semnalizare conforming to SR EN 60947-5-1
250 A c.c. for circuit de semnalizare conforming to SR EN 60947-5-1 |
| capacitate de rupere nominala |
250 A at 440 V for circuit de alimentare conforming to SR EN 60947 |
| [Icw] curent nominal de scurtcircuit admisibil |
30 A 40 °C - 10 min for circuit de alimentare
61 A 40 °C - 1 min for circuit de alimentare
105 A 40 °C - 10 s for circuit de alimentare
210 A 40 °C - 1 s for circuit de alimentare
100 A - 1 s for circuit de semnalizare
120 A - 500 ms for circuit de semnalizare
140 A - 100 ms for circuit de semnalizare |
| calibrul fuzibilului asociat |
10 A gG for circuit de semnalizare conforming to SR EN 60947-5-1
25 A gG at <= 690 V coordination tip 1 for circuit de alimentare
20 A gG at <= 690 V coordination tip 2 for circuit de alimentare |
| impedanta medie |
2,5 mOhm - Ith 25 A 50 Hz for circuit de alimentare |
| puterea disipata pe pol |
0,2 W AC-3
1,56 W AC-1
0,2 W AC-3e |
| [Ui] tensiune nominala de izolatie |
Circuit de alimentare 690 V conformitate cu IEC 60947-4-1
Circuit de alimentare 600 V CSA certificat
Circuit de alimentare 600 V UL certificat
Circuit de semnalizare 690 V conformitate cu IEC 60947-1
Circuit de semnalizare 600 V CSA certificat
Circuit de semnalizare 600 V UL certificat |
| categorie de supratensiune |
III |
| Grad de poluare |
3 |
| [Uimp] tensiune de tinere la impuls |
6 kV conformitate cu SR EN 60947 |
| nivel de incredere al securitatii |
B10d = 1369863 cic contactor cu sarcină nominală conformitate cu EN/ISO 13849-1
B10d = 20000000 cic contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1 |
| durabilitate mecanica |
15 Mcycles |
| durabilitate electrica |
2 Mcycles 9 A AC-3 la Ue <= 440 V
0,6 Mcycles 25 A AC-1 la Ue <= 440 V
2 Mcycles 9 A AC-3e la Ue <= 440 V |
| tipul circuitului de comanda |
C.a. la 50 Hz standard |
| tehnologie bobine |
Fără modul de deparazitare inclus |
| limite de tensiune circuit de comanda |
0.3...0.6 Uc -40…70 °C eliminare c.a. 50 Hz
0,8...1,1 Uc -40…60 °C operaţional c.a. 50 Hz
1...1.1 Uc 60…70 °C operaţional c.a. 50 Hz |
| consum de energie conectare in VA |
70 VA 50 Hz cos phi 0,75 (at 20 °C) |
| consum de energie mentinere in VA |
7 VA 50 Hz cos phi 0,3 (at 20 °C) |
| disipare de caldura |
2…3 W at 50 Hz |
| timp de functionare |
12...22 ms închidere
4...19 ms deschidere |
| viteza maxima de functionare |
3600 cic/h la <60 °C |
| conexiuni - borne |
Circuit de alimentare: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de alimentare: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de alimentare: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini
Circuit de alimentare: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini
Circuit de alimentare: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu
Circuit de alimentare: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu
Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini
Circuit de comanda: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini
Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu
Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu |
| cuplu de strangere |
Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm
Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2
Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm
Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2
Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2
Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2 |
| compozitie contact auxiliar |
1 NO + 1 NC |
| tip contacte auxiliare |
Tip cuplare mecanică 1 NO + 1 NC conformitate cu SR EN 60947-5-1
tip contact în oglindă 1 NC conformitate cu IEC 60947-4-1 |
| afisare frecventa circuit |
25...400 Hz |
| tensiunea minima de comutare |
17 V for circuit de semnalizare |
| curentul minim de comutare |
5 mA for circuit de semnalizare |
| rezistenta de izolatie |
> 10 MΩ for circuit de semnalizare |
| timpul de nesuprapunere |
1,5 ms la întreruperea alimentării între contactele NO şi NC
1,5 ms la energizare între contactele NO şi NC |
| suport de montare |
Sina
Placa |
Mediu
| standarde |
EN/IEC 60947-1
IEC 60947-4-1
SR EN 60947-5-1
SR EN 60947-5-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
IEC 60335-1 |
| certificari produs |
UL
CSA
CCC
EAC
KC
LROS (Lloyds register of shipping)
DNV-GL
RINA
BV
UKCA |
| grad de protectie IP |
IP20 parte frontala conformitate cu SR EN 60529 |
| tratament protector |
TH conformitate cu IEC 60068-2-30 |
| încercare climatică |
Conformitate cu IACS E10 exposure to damp heat
conformitate cu IEC 60947-1 Annex Q category D exposure to damp heat |
| temperatura permisa a aerului in jurul aparatului |
-40…60 °C
60…70 °C cu declasare |
| altitudinea de functionare |
0...3000 m |
| rezistenta la foc |
850 °C conformitate cu IEC 60695-2-1 |
| Intarziere flacara |
V1 conformitate cu UL 94 |
| rezistenta mecanica |
Vibraţii contactor deschis (2 Gn, 5...300 Hz)
Vibraţii contactor închis (4 Gn, 5...300 Hz)
Şocuri contactor deschis (10 Gn pentru 11 ms)
Şocuri contactor închis (15 Gn pentru 11 ms) |
| inaltime |
77 mm |
| latime |
45 mm |
| adancime |
86 mm |
| greutate neta |
0,32 kg |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
5,000 cm |
| Latime prima forma de impachetare |
9,500 cm |
| Lungime prima forma de impachetare |
11,500 cm |
| Greutate prima forma de impachetare |
353,300 g |
| Unitate de masura pentru a doua forma de impachetare |
S02 |
| Numar unitati in a doua forma de impachetare |
20 |
| Inaltime a doua forma de impachetare |
15,000 cm |
| Latime a doua forma de impachetare |
30,000 cm |
| Lungime a doua forma de impachetare |
40,000 cm |
| Greutate a doua forma de impachetare |
7,318 kg |
| Unitate de masura pentru a treia forma de impachetare |
P06 |
| Numar unitati in a treia forma de impachetare |
320 |
| Inaltime a treia forma de impachetare |
75,000 cm |
| Latime a treia forma de impachetare |
80,000 cm |
| Lungime a treia forma de impachetare |
60,000 cm |
| Greutate a treia forma de impachetare |
125,091 kg |
|

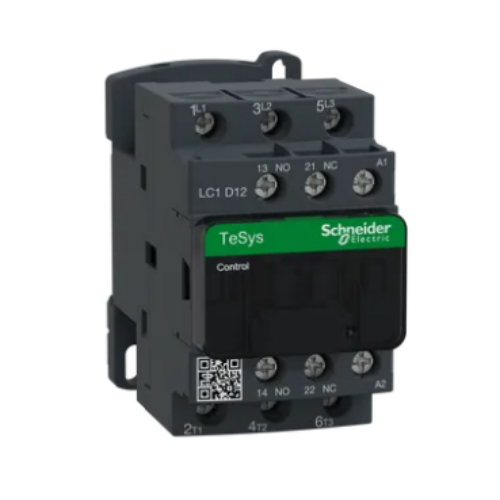

| Gama de produse |
TeSys Deca |
| Tip produs sau componenta |
Contactor |
| nume scurt al dispozitivului |
LC1D |
| aplicatie contactor |
Comanda motor
Sarcina rezistiva |
| categorie de utilizare |
AC-1
AC-3
AC-4
AC-3e |
| descriere poli |
3P |
| [Ue] tensiune nominala de functionare |
Circuit de alimentare <= 690 V c.a. 50 Hz
Circuit de alimentare <= 300 V c.c. |
| [Ie] curent nominal de utilizare |
25 A (at <60 °C) at <= 440 V AC-1 for circuit de alimentare
12 A (at <60 °C) at <= 440 V AC-3 for circuit de alimentare
12 A (at <60 °C) at <= 440 V AC-3e for circuit de alimentare |
| [Uc] control circuit voltage |
230 V c.a. 50 Hz |
Suplimentare
| putere motor kW |
3 kW at 220...230 V c.a. 50 Hz (AC-3)
5,5 kW at 380...400 V c.a. 50 Hz (AC-3)
5,5 kW at 415...440 V c.a. 50 Hz (AC-3)
7,5 kW at 500 V c.a. 50 Hz (AC-3)
7,5 kW at 660...690 V c.a. 50 Hz (AC-3)
3,7 kW at 400 V c.a. 50 Hz (AC-4)
3 kW at 220...230 V c.a. 50 Hz (AC-3e)
5,5 kW at 380...400 V c.a. 50 Hz (AC-3e)
5,5 kW at 415...440 V c.a. 50 Hz (AC-3e)
7,5 kW at 500 V c.a. 50 Hz (AC-3e)
7,5 kW at 660...690 V c.a. 50 Hz (AC-3e) |
| Cod compatibilitate |
LC1D |
| compozitie contact pol |
3 NO |
| compatibilitatea contactelor |
M2 |
| capac de protectie |
Cu |
| [Ith] curent termic conventional in aer liber |
25 A (at 60 °C) for circuit de alimentare
10 A (at 60 °C) for circuit de semnalizare |
| Irms capacitatea nominala la inchidere |
250 A at 440 V for circuit de alimentare conforming to SR EN 60947
140 A c.a. for circuit de semnalizare conforming to SR EN 60947-5-1
250 A c.c. for circuit de semnalizare conforming to SR EN 60947-5-1 |
| capacitate de rupere nominala |
250 A at 440 V for circuit de alimentare conforming to SR EN 60947 |
| [Icw] curent nominal de scurtcircuit admisibil |
30 A 40 °C - 10 min for circuit de alimentare
61 A 40 °C - 1 min for circuit de alimentare
105 A 40 °C - 10 s for circuit de alimentare
210 A 40 °C - 1 s for circuit de alimentare
100 A - 1 s for circuit de semnalizare
120 A - 500 ms for circuit de semnalizare
140 A - 100 ms for circuit de semnalizare |
| calibrul fuzibilului asociat |
10 A gG for circuit de semnalizare conforming to SR EN 60947-5-1
40 A gG at <= 690 V coordination tip 1 for circuit de alimentare
25 A gG at <= 690 V coordination tip 2 for circuit de alimentare |
| impedanta medie |
2,5 mOhm - Ith 25 A 50 Hz for circuit de alimentare |
| puterea disipata pe pol |
0,36 W AC-3
1,56 W AC-1
0,36 W AC-3e |
| [Ui] tensiune nominala de izolatie |
Circuit de alimentare 690 V conformitate cu IEC 60947-4-1
Circuit de alimentare 600 V CSA certificat
Circuit de alimentare 600 V UL certificat
Circuit de semnalizare 690 V conformitate cu IEC 60947-1
Circuit de semnalizare 600 V CSA certificat
Circuit de semnalizare 600 V UL certificat |
| categorie de supratensiune |
III |
| Grad de poluare |
3 |
| [Uimp] tensiune de tinere la impuls |
6 kV conformitate cu SR EN 60947 |
| nivel de incredere al securitatii |
B10d = 1369863 cic contactor cu sarcină nominală conformitate cu EN/ISO 13849-1
B10d = 20000000 cic contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1 |
| durabilitate mecanica |
15 Mega cicluri |
| durabilitate electrica |
2 Mega cicluri 12 A AC-3 la Ue <= 440 V
0,8 Mega cicluri 25 A AC-1 la Ue <= 440 V
2 Mega cicluri 12 A AC-3e la Ue <= 440 V |
| tipul circuitului de comanda |
C.a. la 50 Hz standard |
| tehnologie bobine |
Fără modul de deparazitare inclus |
| limite de tensiune circuit de comanda |
0.3...0.6 Uc -40…70 °C eliminare c.a. 50 Hz
0,8...1,1 Uc -40…60 °C operaţional c.a. 50 Hz
1...1.1 Uc 60…70 °C operaţional c.a. 50 Hz |
| consum de energie conectare in VA |
70 VA 50 Hz cos phi 0,75 (at 20 °C) |
| consum de energie mentinere in VA |
7 VA 50 Hz cos phi 0,3 (at 20 °C) |
| disipare de caldura |
2…3 W at 50 Hz |
| timp de functionare |
12...22 ms închidere
4...19 ms deschidere |
| viteza maxima de functionare |
3600 cic/h la <60 °C |
| conexiuni - borne |
Circuit de alimentare: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de alimentare: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de alimentare: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini
Circuit de alimentare: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini
Circuit de alimentare: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu
Circuit de alimentare: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu
Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini
Circuit de comanda: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini
Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu
Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu |
| cuplu de strangere |
Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm
Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2
Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm
Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2
Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2
Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2 |
| compozitie contact auxiliar |
1 NO + 1 NC |
| tip contacte auxiliare |
Tip cuplare mecanică 1 NO + 1 NC conformitate cu SR EN 60947-5-1
tip contact în oglindă 1 NC conformitate cu IEC 60947-4-1 |
| afisare frecventa circuit |
25...400 Hz |
| tensiunea minima de comutare |
17 V for circuit de semnalizare |
| curentul minim de comutare |
5 mA for circuit de semnalizare |
| rezistenta de izolatie |
> 10 MΩ for circuit de semnalizare |
| timpul de nesuprapunere |
1,5 ms la întreruperea alimentării între contactele NO şi NC
1,5 ms la energizare între contactele NO şi NC |
| Suport de montaj |
Sina
Placa |
Mediu
| standarde |
EN/IEC 60947-1
IEC 60947-4-1
SR EN 60947-5-1
SR EN 60947-5-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
IEC 60335-1 |
| Certificari produs |
UL
CSA
CCC
EAC
KC
LROS (Lloyds register of shipping)
DNV-GL
RINA
BV
UKCA |
| grad de protectie IP |
IP20 parte frontala conformitate cu SR EN 60529 |
| tratament protector |
TH conformitate cu IEC 60068-2-30 |
| încercare climatică |
Conformitate cu IACS E10 exposure to damp heat
conformitate cu IEC 60947-1 Annex Q category D exposure to damp heat |
| temperatura permisa a aerului in jurul aparatului |
-40…60 °C
60…70 °C cu declasare |
| altitudinea de functionare |
0...3000 m |
| rezistenta la foc |
850 °C conformitate cu IEC 60695-2-1 |
| Intarziere flacara |
V1 conformitate cu UL 94 |
| rezistenta mecanica |
Vibraţii contactor deschis (2 Gn, 5...300 Hz)
Vibraţii contactor închis (4 Gn, 5...300 Hz)
Şocuri contactor deschis (10 Gn pentru 11 ms)
Şocuri contactor închis (15 Gn pentru 11 ms) |
| Inaltime |
77 mm |
| latime |
45 mm |
| Adancime |
86 mm |
| Greutate neta |
0,325 kg |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
5,000 cm |
| Latime prima forma de impachetare |
9,500 cm |
| Lungime prima forma de impachetare |
11,500 cm |
| Greutate prima forma de impachetare |
349,000 g |
| Unitate de masura pentru a doua forma de impachetare |
S02 |
| Numar unitati in a doua forma de impachetare |
20 |
| Inaltime a doua forma de impachetare |
15,000 cm |
| Latime a doua forma de impachetare |
30,000 cm |
| Lungime a doua forma de impachetare |
40,000 cm |
| Greutate a doua forma de impachetare |
7,232 kg |
| Unitate de masura pentru a treia forma de impachetare |
P06 |
| Numar unitati in a treia forma de impachetare |
320 |
| Inaltime a treia forma de impachetare |
75,000 cm |
| Latime a treia forma de impachetare |
80,000 cm |
| Lungime a treia forma de impachetare |
60,000 cm |
| Greutate a treia forma de impachetare |
123,712 kg |
|
Recenzii
Nu există recenzii până acum.
