Easypact CVS, CVS100F Tm100D Intreruptor, 3P/3D

SKU: LV510337
In Stoc

Add to Wishlist
Add to Wishlist

Ți-a plăcut acest produs? Adaugă acum la favorite și urmărește produsul.

Add to Wishlist
Add to Wishlist
Ai o intrebare? Întrebați un specialist

+40 724 308 308 Apelează acum gratuit

Prețuri mici

Garanție de potrivire a prețurilor

Montare garantată.

Întotdeauna partea corectă

Experți interni.

Ne cunoaștem produsele

Retururi ușoare.

Rapid și fără probleme

Categorie:

Descriere

Gama EasyPact
nume produs EasyPact CVS
nume scurt al dispozitivului CVS100F
Tip produs sau componenta Disjunctor
Domeniu de utilizare al dispozitivului Distributie
descriere poli 3P
descriere poli protejati 3d
Protectie impotriva curentului rezidual (Vigi) Fara
[In] curent nominal 100 A la 40 °C
tip retea electrica C.a.
categorie de utilizare Categoria A
[Icu] capacitate de rupere 36 kA Icu la 440 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
36 kA Icu la 380/415 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
70 kA Icu la 220/240 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
nume unitate de declansare TM-D
tehnologie unitate de declansare Termo-magnetic
gama uitatii de declansare 100 A la 40 °C
tip de protectie Protectie la scurtcircuit (magnetica)
Protectie la suprasarcina (termica)
Suplimentare
[Uimp] tensiune de tinere la impuls 8 kV conforming to SR EN 60947-2
frecventa retea electrica 50/60 Hz
cod capacitate de rupere F
[Ics] capacitatea nominala de rupere in serviciu 18 kA la 440 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
36 kA la 380/415 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
70 kA la 220/240 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
durabilitate mecanica 30000 cic
durabilitate electrica 12000 cic 415 V In conformitate cu SR EN 60947-2
tip de control Comutare
gama de reglaj a protectiei termice 70…100 A
tip de reglare a restabilirii prelungite Ir Reglabil
interval de reglare a restabilirii prelungite 0,7…1 x In
tip de ajustareintarziere prelungita Fix
tip de reglare a restabilirii instantanee Ii Fix
interval de reglare a restabilirii instantanee 800 A
indicator de pozitie contact Da
Mod de montare Fix
Suport de montaj Placa dorsala
conexiune superioara Fata
conexiune inferioara Fata
conexiuni – borne Conexiune cu surub
pasul conexiunii 35 mm
Cod compatibilitate CVS100
latime 105 mm
Adancime 86 mm
Inaltime 161 mm
Greutate neta 1,8 kg
Mediu
standarde SR EN 60947-2
SR EN 60947-2
Certificari produs IEC
GOST
clasa de protectie la electrocutare Clasa II
grad de poluare 3 conformitate cu SR EN 60664-1
grad de protectie IP IP40
temperatura ambientala de functionare -25…70 °C
Temperatura de depozitare -50…85 °C
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 11,000 cm
Latime prima forma de impachetare 14,000 cm
Lungime prima forma de impachetare 19,000 cm
Greutate prima forma de impachetare 1,671 kg
Unitate de masura pentru a doua forma de impachetare S03
Numar unitati in a doua forma de impachetare 6
Inaltime a doua forma de impachetare 30,000 cm
Latime a doua forma de impachetare 30,000 cm
Lungime a doua forma de impachetare 40,000 cm
Greutate a doua forma de impachetare 10,446 kg

Brand

SCHNEIDER

Recenzii

Nu există recenzii până acum.

Fii primul care adaugi o recenzie la „Easypact CVS, CVS100F Tm100D Intreruptor, 3P/3D”

Adresa ta de email nu va fi publicată. Câmpurile obligatorii sunt marcate cu *

Quick Comparison

SettingsEasypact CVS, CVS100F Tm100D Intreruptor, 3P/3D removeTeSys D contactor 3P 18A AC-3440V - aux 1NO+1NC - 230V 50Hz removeContactor Tesys Lp1-K - 3 Poli - Ac-3 440 V 6 A - Bobina 24 V C.C. removeCONTACTOR 3P 9A AC3 1NO+1NC 24VAC removeTeSys D contactor 3P 65A AC-3440V - aux 1NO+1NC - 230V 50Hz - EverLink removeTeSys D contactor 3P 40A AC-3440V - aux 1NO+1NC - 230V 50Hz - EverLink remove
SKULV510337LC1D18P5LP1K0601BDLC1D09B5LC1D65AP5LC1D40AP5
Rating
Price143,39 lei107,59 lei
Stock
In Stoc
In Stoc
In Stoc
In Stoc
In Stoc
In Stoc
AvailabilityIn StocIn StocIn StocIn StocIn StocIn Stoc
Add to cart

Citește mai mult

Citește mai mult

Adaugă în coș

Adaugă în coș

Citește mai mult

Citește mai mult

Description
Content
Gama EasyPact
nume produs EasyPact CVS
nume scurt al dispozitivului CVS100F
Tip produs sau componenta Disjunctor
Domeniu de utilizare al dispozitivului Distributie
descriere poli 3P
descriere poli protejati 3d
Protectie impotriva curentului rezidual (Vigi) Fara
[In] curent nominal 100 A la 40 °C
tip retea electrica C.a.
categorie de utilizare Categoria A
[Icu] capacitate de rupere 36 kA Icu la 440 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 36 kA Icu la 380/415 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 70 kA Icu la 220/240 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
nume unitate de declansare TM-D
tehnologie unitate de declansare Termo-magnetic
gama uitatii de declansare 100 A la 40 °C
tip de protectie Protectie la scurtcircuit (magnetica) Protectie la suprasarcina (termica)
Suplimentare
[Uimp] tensiune de tinere la impuls 8 kV conforming to SR EN 60947-2
frecventa retea electrica 50/60 Hz
cod capacitate de rupere F
[Ics] capacitatea nominala de rupere in serviciu 18 kA la 440 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 36 kA la 380/415 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 70 kA la 220/240 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
durabilitate mecanica 30000 cic
durabilitate electrica 12000 cic 415 V In conformitate cu SR EN 60947-2
tip de control Comutare
gama de reglaj a protectiei termice 70…100 A
tip de reglare a restabilirii prelungite Ir Reglabil
interval de reglare a restabilirii prelungite 0,7...1 x In
tip de ajustareintarziere prelungita Fix
tip de reglare a restabilirii instantanee Ii Fix
interval de reglare a restabilirii instantanee 800 A
indicator de pozitie contact Da
Mod de montare Fix
Suport de montaj Placa dorsala
conexiune superioara Fata
conexiune inferioara Fata
conexiuni - borne Conexiune cu surub
pasul conexiunii 35 mm
Cod compatibilitate CVS100
latime 105 mm
Adancime 86 mm
Inaltime 161 mm
Greutate neta 1,8 kg
Mediu
standarde SR EN 60947-2 SR EN 60947-2
Certificari produs IEC GOST
clasa de protectie la electrocutare Clasa II
grad de poluare 3 conformitate cu SR EN 60664-1
grad de protectie IP IP40
temperatura ambientala de functionare -25…70 °C
Temperatura de depozitare -50…85 °C
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 11,000 cm
Latime prima forma de impachetare 14,000 cm
Lungime prima forma de impachetare 19,000 cm
Greutate prima forma de impachetare 1,671 kg
Unitate de masura pentru a doua forma de impachetare S03
Numar unitati in a doua forma de impachetare 6
Inaltime a doua forma de impachetare 30,000 cm
Latime a doua forma de impachetare 30,000 cm
Lungime a doua forma de impachetare 40,000 cm
Greutate a doua forma de impachetare 10,446 kg
gama de produse TeSys Deca
Tip produs sau componenta Contactor
nume scurt al dispozitivului LC1D
aplicatie contactor Comanda motor Sarcina rezistiva
categorie de utilizare AC-1 AC-3 AC-4 AC-3e
descriere poli 3P
[Ue] tensiune nominala de functionare Circuit de alimentare <= 690 V c.a. 50 Hz Circuit de alimentare <= 300 V c.c.
[Ie] curent nominal de utilizare 18 A (at <60 °C) at <= 440 V AC-3 for circuit de alimentare 32 A (at <60 °C) at <= 440 V AC-1 for circuit de alimentare 18 A (at <60 °C) at <= 440 V AC-3e for circuit de alimentare
[Uc] control circuit voltage 230 V c.a. 50 Hz
Suplimentar
putere motor kW 4 kW at 220...230 V c.a. 50 Hz (AC-3) 7,5 kW at 380...400 V c.a. 50 Hz (AC-3) 9 kW at 415...440 V c.a. 50 Hz (AC-3) 10 kW at 500 V c.a. 50 Hz (AC-3) 10 kW at 660...690 V c.a. 50 Hz (AC-3) 4 kW at 400 V c.a. 50 Hz (AC-4) 4 kW at 220...230 V c.a. 50 Hz (AC-3e) 7,5 kW at 380...400 V c.a. 50 Hz (AC-3e) 9 kW at 415...440 V c.a. 50 Hz (AC-3e) 10 kW at 500 V c.a. 50 Hz (AC-3e) 10 kW at 660...690 V c.a. 50 Hz (AC-3e)
Cod compatibilitate LC1D
compozitie contact pol 3 NO
compatibilitatea contactelor M2
capac de protectie Cu
[Ith] curent termic conventional in aer liber 10 A (at 60 °C) for circuit de semnalizare 32 A (at 60 °C) for circuit de alimentare
Irms capacitatea nominala la inchidere 140 A c.a. for circuit de semnalizare conforming to SR EN 60947-5-1 250 A c.c. for circuit de semnalizare conforming to SR EN 60947-5-1 300 A at 440 V for circuit de alimentare conforming to SR EN 60947
capacitate de rupere nominala 300 A at 440 V for circuit de alimentare conforming to SR EN 60947
[Icw] curent nominal de scurtcircuit admisibil 40 A 40 °C - 10 min for circuit de alimentare 84 A 40 °C - 1 min for circuit de alimentare 145 A 40 °C - 10 s for circuit de alimentare 240 A 40 °C - 1 s for circuit de alimentare 100 A - 1 s for circuit de semnalizare 120 A - 500 ms for circuit de semnalizare 140 A - 100 ms for circuit de semnalizare
calibrul fuzibilului asociat 10 A gG for circuit de semnalizare conforming to SR EN 60947-5-1 50 A gG at <= 690 V coordination tip 1 for circuit de alimentare 35 A gG at <= 690 V coordination tip 2 for circuit de alimentare
impedanta medie 2,5 mOhm - Ith 32 A 50 Hz for circuit de alimentare
puterea disipata pe pol 0,8 W AC-3 2,5 W AC-1 0,8 W AC-3e
[Ui] tensiune nominala de izolatie Circuit de alimentare 690 V conformitate cu IEC 60947-4-1 Circuit de alimentare 600 V CSA certificat Circuit de alimentare 600 V UL certificat Circuit de semnalizare 690 V conformitate cu IEC 60947-1 Circuit de semnalizare 600 V CSA certificat Circuit de semnalizare 600 V UL certificat
categorie de supratensiune III
Grad de poluare 3
[Uimp] tensiune de tinere la impuls 6 kV conformitate cu SR EN 60947
nivel de incredere al securitatii B10d = 1369863 cic contactor cu sarcină nominală conformitate cu EN/ISO 13849-1 B10d = 20000000 cic contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1
durabilitate mecanica 15 Mcycles
durabilitate electrica 1,65 Mcycles 18 A AC-3 la Ue <= 440 V 1 Mcycles 32 A AC-1 la Ue <= 440 V 1,65 Mcycles 18 A AC-3e la Ue <= 440 V
tipul circuitului de comanda C.a. la 50 Hz standard
tehnologie bobine Fără modul de deparazitare inclus
limite de tensiune circuit de comanda 0.3...0.6 Uc -40…70 °C eliminare c.a. 50 Hz 0,8...1,1 Uc -40…60 °C operaţional c.a. 50 Hz 1...1.1 Uc 60…70 °C operaţional c.a. 50 Hz
consum de energie conectare in VA 70 VA 50 Hz cos phi 0,75 (at 20 °C)
consum de energie mentinere in VA 7 VA 50 Hz cos phi 0,3 (at 20 °C)
disipare de caldura 2…3 W at 50 Hz
timp de functionare 12...22 ms închidere 4...19 ms deschidere
viteza maxima de functionare 3600 cic/h la <60 °C
conexiuni - borne Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini Circuit de comanda: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de alimentare: borne cu surub 1 1,5…6 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de alimentare: borne cu surub 2 1,5…6 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de alimentare: borne cu surub 1 1…6 mm² - cable stiffness: flexibil cu pini Circuit de alimentare: borne cu surub 2 1…4 mm² - cable stiffness: flexibil cu pini Circuit de alimentare: borne cu surub 1 1,5…6 mm² - cable stiffness: solid fara terminale de cablu Circuit de alimentare: borne cu surub 2 1,5…6 mm² - cable stiffness: solid fara terminale de cablu
cuplu de strangere Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2 Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2 Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2 Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2
compozitie contact auxiliar 1 NO + 1 NC
tip contacte auxiliare Tip cuplare mecanică 1 NO + 1 NC conformitate cu SR EN 60947-5-1 tip contact în oglindă 1 NC conformitate cu IEC 60947-4-1
afisare frecventa circuit 25...400 Hz
tensiunea minima de comutare 17 V for circuit de semnalizare
curentul minim de comutare 5 mA for circuit de semnalizare
rezistenta de izolatie > 10 MΩ for circuit de semnalizare
timpul de nesuprapunere 1,5 ms la întreruperea alimentării între contactele NO şi NC 1,5 ms la energizare între contactele NO şi NC
suport de montare Sina Placa
Mediu
standarde IEC 60947-4-1 EN/IEC 60947-1 SR EN 60947-5-1 SR EN 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 IEC 60335-1
certificari produs UL CSA CCC EAC KC LROS (Lloyds register of shipping) DNV-GL RINA BV UKCA
grad de protectie IP IP20 parte frontala conformitate cu SR EN 60529
tratament protector TH conformitate cu IEC 60068-2-30
încercare climatică Conformitate cu IACS E10 exposure to damp heat conformitate cu IEC 60947-1 Annex Q category D exposure to damp heat
temperatura permisa a aerului in jurul aparatului -40…60 °C 60…70 °C cu declasare
altitudinea de functionare 0...3000 m
rezistenta la foc 850 °C conformitate cu IEC 60695-2-1
Intarziere flacara V1 conformitate cu UL 94
rezistenta mecanica Vibraţii contactor deschis (2 Gn, 5...300 Hz) Vibraţii contactor închis (4 Gn, 5...300 Hz) Şocuri contactor deschis (10 Gn pentru 11 ms) Şocuri contactor închis (15 Gn pentru 11 ms)
inaltime 77 mm
latime 45 mm
adancime 86 mm
greutate neta 0,33 kg
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 5,000 cm
Latime prima forma de impachetare 9,500 cm
Lungime prima forma de impachetare 11,500 cm
Greutate prima forma de impachetare 354,500 g
Unitate de masura pentru a doua forma de impachetare S02
Numar unitati in a doua forma de impachetare 20
Inaltime a doua forma de impachetare 15,000 cm
Latime a doua forma de impachetare 30,000 cm
Lungime a doua forma de impachetare 40,000 cm
Greutate a doua forma de impachetare 7,343 kg
Unitate de masura pentru a treia forma de impachetare P06
Numar unitati in a treia forma de impachetare 320
Inaltime a treia forma de impachetare 75,000 cm
Latime a treia forma de impachetare 80,000 cm
Lungime a treia forma de impachetare 60,000 cm
Greutate a treia forma de impachetare 125,488 kg
Gama TeSys
Tip produs sau componenta Contactor
nume scurt al dispozitivului LP1K
aplicatie contactor Comanda motor
Suplimentar
categorie de utilizare AC-3 AC-3e AC-4
descriere poli 3P
power pole contact composition 3 NO
[Ue] tensiune nominala de functionare Circuit de alimentare <= 690 V c.a. <= 400 Hz Circuit de semnalizare <= 690 V c.a. <= 400 Hz
[Ie] curent nominal de utilizare 6 A (at <60 °C) at <= 440 V c.a. AC-3 for circuit de alimentare 6 A (at <60 °C) at <= 440 V c.a. AC-3e for circuit de alimentare
tipul circuitului de comanda C.c. standard
[Uc] tensiune circuit de comanda 24 V c.c.
putere motor kW 1,5 kW la 220...230 V c.a. 50/60 Hz AC-3 2,2 kW la 380...415 V c.a. 50/60 Hz AC-3 3 kW la 440/690 V c.a. 50/60 Hz AC-3 1,5 kW la 220...230 V c.a. 50/60 Hz AC-3e 2,2 kW la 380...415 V c.a. 50/60 Hz AC-3e 3 kW la 440/690 V c.a. 50/60 Hz AC-3e 1,5 kW la 220...230 V c.a. 50/60 Hz AC-4 2,2 kW la 380...415 V c.a. 50/60 Hz AC-4 3 kW la 440/690 V c.a. 50/60 Hz AC-4
compozitie contact auxiliar 1 NC
[Uimp] tensiune de tinere la impuls 8 kV
categorie de supratensiune III
[Ith] curent termic conventional in aer liber 20 A (at 60 °C) for circuit de alimentare 10 A (at 50 °C) for circuit de semnalizare
Irms capacitatea nominala la inchidere 110 A c.a. for circuit de alimentare conforming to SR EN 60947 110 A c.a. for circuit de semnalizare conforming to SR EN 60947
capacitate de rupere nominala 110 A at 220...230 V conforming to SR EN 60947 110 A at 380...400 V conforming to SR EN 60947 110 A at 415 V conforming to SR EN 60947 110 A at 440 V conforming to SR EN 60947 80 A at 500 V conforming to SR EN 60947 70 A at 660...690 V conforming to SR EN 60947
[Icw] curent nominal de scurtcircuit admisibil 90 A 50 °C - 1 s for circuit de alimentare 85 A 50 °C - 5 s for circuit de alimentare 80 A 50 °C - 10 s for circuit de alimentare 60 A 50 °C - 30 s for circuit de alimentare 45 A 50 °C - 1 min for circuit de alimentare 40 A 50 °C - 3 min for circuit de alimentare 20 A 50 °C - >= 15 min for circuit de alimentare 80 A - 1 s for circuit de semnalizare 90 A - 500 ms for circuit de semnalizare 110 A - 100 ms for circuit de semnalizare
calibrul fuzibilului asociat 25 A gG at <= 440 V for circuit de alimentare 25 A aM for circuit de alimentare 10 A gG for circuit de semnalizare conforming to SR EN 60947 10 A gG for circuit de semnalizare conforming to VDE 0660
impedanta medie 3 mOhm - Ith 20 A 50 Hz for circuit de alimentare
[Ui] tensiune nominala de izolatie Circuit de alimentare 600 V conformitate cu UL 60947-1 Circuit de alimentare 690 V conformitate cu IEC 60947-4-1 Circuit de semnalizare 690 V conformitate cu IEC 60947-4-1 Circuit de semnalizare 690 V conformitate cu SR EN 60947-5-1 Circuit de semnalizare 600 V conformitate cu UL 60947-1 Circuit de alimentare 600 V conformitate cu CSA C22.2 No 15 Circuit de semnalizare 600 V conformitate cu CSA C22.2 No 15
rezistenta de izolatie > 10 MΩ for circuit de semnalizare
consum de energie conectare in W 3 W 20 °C)
consum de energie mentinere in W 3 W la 20 °C
disipare de caldura 1,3 W
limite de tensiune circuit de comanda Operaţional: 0.8...1.15 Uc (at <50 °C) Eliminare: >= 0.10 Uc (at <50 °C)
conexiuni - borne Borne cu surub 1 cablu(ri) 1,5…4 mm²solid borne cu surub 1 cablu(ri) 0,75…4 mm²flexibil fara borne cu surub 1 cablu(ri) 0,34…2,5 mm²flexibil cu borne cu surub 2 cablu(ri) 1,5…4 mm²solid borne cu surub 2 cablu(ri) 0,75…4 mm²flexibil fara borne cu surub 2 cablu(ri) 0,34…1,5 mm²flexibil cu Circuit de alimentare borne cu surub 2 cablu(ri) 1,5 mm²flexibil cu
viteza maxima de functionare 3600 cic/h
tip contacte auxiliare Tip instantaneous 1 NC
curentul minim de comutare 5 mA for circuit de semnalizare
tensiunea minima de comutare 17 V for circuit de semnalizare
suport de montare Sina Placa
cuplu de strangere 0,8…1,3 N.m - pornit borne cu surub Philips Nr. 2 0,8…1,3 N.m - pornit borne cu surub plat Ø 6 mm
timp de functionare 30...40 ms alimentarea bobinei şi închiderea contactului NO 10 ms întreruperea alimentării bobinei şi deschiderea contactului NO
nivel de incredere al securitatii B10d = 1369863 cic contactor cu sarcină nominală conformitate cu EN/ISO 13849-1 B10d = 20000000 cic contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1
durabilitate mecanica 10 Mcycles
durabilitate electrica 1,3 Mcycles 6 A AC-3 la Ue <= 440 V 1,3 Mcycles 6 A AC-3e la Ue <= 440 V 0,05 Mcycles 36 A AC-4 la Ue <= 440 V
inaltime 58 mm
latime 45 mm
adancime 57 mm
greutate neta 0,225 kg
Mediu
standarde EN/IEC 60947-4-1 SR EN 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048.4
certificari produs Schema CB CCC UL CSA EAC UE UKCA
grad de protectie IP IP2x
temperatura ambientala de utilizare -25…50 °C
temperatura ambietala pentru depozitare -50…80 °C
altitudinea de functionare 2000 m fără declasare
Intarziere flacara V1 conformitate cu UL 94 Cerinţa 2 conformitate cu NF F 16-101 Cerinţa 2 conformitate cu NF F 16-102
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 4,500 cm
Latime prima forma de impachetare 6,000 cm
Lungime prima forma de impachetare 6,500 cm
Greutate prima forma de impachetare 221,000 g
Unitate de masura pentru a doua forma de impachetare S02
Numar unitati in a doua forma de impachetare 40
Inaltime a doua forma de impachetare 15,000 cm
Latime a doua forma de impachetare 30,000 cm
Lungime a doua forma de impachetare 40,000 cm
Greutate a doua forma de impachetare 9,093 kg
Unitate de masura pentru a treia forma de impachetare P06
Numar unitati in a treia forma de impachetare 640
Inaltime a treia forma de impachetare 75,000 cm
Latime a treia forma de impachetare 80,000 cm
Lungime a treia forma de impachetare 60,000 cm
Greutate a treia forma de impachetare 153,488 kg
Garanție contractuală
Garantie 18 luni
gama de produse TeSys Deca
Tip produs sau componenta Contactor
nume scurt al dispozitivului LC1D
aplicatie contactor Comanda motor Sarcina rezistiva
categorie de utilizare AC-1 AC-3 AC-4 AC-3e
descriere poli 3P
[Ue] tensiune nominala de functionare Circuit de alimentare <= 690 V c.a. 50 Hz Circuit de alimentare <= 300 V c.c.
[Ie] curent nominal de utilizare 9 A (at <60 °C) at <= 440 V AC-3 for circuit de alimentare 25 A (at <60 °C) at <= 440 V AC-1 for circuit de alimentare 9 A (at <60 °C) at <= 440 V AC-3e for circuit de alimentare
[Uc] control circuit voltage 24 V c.a. 50 Hz
Suplimentar
putere motor kW 2,2 kW at 220...230 V c.a. 50 Hz (AC-3) 4 kW at 380...400 V c.a. 50 Hz (AC-3) 4 kW at 415...440 V c.a. 50 Hz (AC-3) 5,5 kW at 500 V c.a. 50 Hz (AC-3) 5,5 kW at 660...690 V c.a. 50 Hz (AC-3) 2,2 kW at 400 V c.a. 50 Hz (AC-4) 3 kW at 220...230 V c.a. 50/60 Hz (AC-3e) 5,5 kW at 380...400 V c.a. 50/60 Hz (AC-3e) 5,5 kW at 415...440 V c.a. 50/60 Hz (AC-3e) 7,5 kW at 500 V c.a. 50/60 Hz (AC-3e) 7,5 kW at 660...690 V c.a. 50/60 Hz (AC-3e)
Cod compatibilitate LC1D
compozitie contact pol 3 NO
compatibilitatea contactelor M2
capac de protectie Cu
[Ith] curent termic conventional in aer liber 25 A (at 60 °C) for circuit de alimentare 10 A (at 60 °C) for circuit de semnalizare
Irms capacitatea nominala la inchidere 250 A at 440 V for circuit de alimentare conforming to SR EN 60947 140 A c.a. for circuit de semnalizare conforming to SR EN 60947-5-1 250 A c.c. for circuit de semnalizare conforming to SR EN 60947-5-1
capacitate de rupere nominala 250 A at 440 V for circuit de alimentare conforming to SR EN 60947
[Icw] curent nominal de scurtcircuit admisibil 30 A 40 °C - 10 min for circuit de alimentare 61 A 40 °C - 1 min for circuit de alimentare 105 A 40 °C - 10 s for circuit de alimentare 210 A 40 °C - 1 s for circuit de alimentare 100 A - 1 s for circuit de semnalizare 120 A - 500 ms for circuit de semnalizare 140 A - 100 ms for circuit de semnalizare
calibrul fuzibilului asociat 10 A gG for circuit de semnalizare conforming to SR EN 60947-5-1 25 A gG at <= 690 V coordination tip 1 for circuit de alimentare 20 A gG at <= 690 V coordination tip 2 for circuit de alimentare
impedanta medie 2,5 mOhm - Ith 25 A 50 Hz for circuit de alimentare
puterea disipata pe pol 0,2 W AC-3 1,56 W AC-1 0,2 W AC-3e
[Ui] tensiune nominala de izolatie Circuit de alimentare 690 V conformitate cu IEC 60947-4-1 Circuit de alimentare 600 V CSA certificat Circuit de alimentare 600 V UL certificat Circuit de semnalizare 690 V conformitate cu IEC 60947-1 Circuit de semnalizare 600 V CSA certificat Circuit de semnalizare 600 V UL certificat
categorie de supratensiune III
Grad de poluare 3
[Uimp] tensiune de tinere la impuls 6 kV conformitate cu SR EN 60947
nivel de incredere al securitatii B10d = 1369863 cic contactor cu sarcină nominală conformitate cu EN/ISO 13849-1 B10d = 20000000 cic contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1
durabilitate mecanica 15 Mcycles
durabilitate electrica 2 Mcycles 9 A AC-3 la Ue <= 440 V 0,6 Mcycles 25 A AC-1 la Ue <= 440 V 2 Mcycles 9 A AC-3e la Ue <= 440 V
tipul circuitului de comanda C.a. la 50 Hz standard
tehnologie bobine Fără modul de deparazitare inclus
limite de tensiune circuit de comanda 0.3...0.6 Uc -40…70 °C eliminare c.a. 50 Hz 0,8...1,1 Uc -40…60 °C operaţional c.a. 50 Hz 1...1.1 Uc 60…70 °C operaţional c.a. 50 Hz
consum de energie conectare in VA 70 VA 50 Hz cos phi 0,75 (at 20 °C)
consum de energie mentinere in VA 7 VA 50 Hz cos phi 0,3 (at 20 °C)
disipare de caldura 2…3 W at 50 Hz
timp de functionare 12...22 ms închidere 4...19 ms deschidere
viteza maxima de functionare 3600 cic/h la <60 °C
conexiuni - borne Circuit de alimentare: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de alimentare: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de alimentare: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini Circuit de alimentare: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini Circuit de alimentare: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de alimentare: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini Circuit de comanda: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu
cuplu de strangere Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2 Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2 Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2 Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2
compozitie contact auxiliar 1 NO + 1 NC
tip contacte auxiliare Tip cuplare mecanică 1 NO + 1 NC conformitate cu SR EN 60947-5-1 tip contact în oglindă 1 NC conformitate cu IEC 60947-4-1
afisare frecventa circuit 25...400 Hz
tensiunea minima de comutare 17 V for circuit de semnalizare
curentul minim de comutare 5 mA for circuit de semnalizare
rezistenta de izolatie > 10 MΩ for circuit de semnalizare
timpul de nesuprapunere 1,5 ms la întreruperea alimentării între contactele NO şi NC 1,5 ms la energizare între contactele NO şi NC
suport de montare Sina Placa
Mediu
standarde IEC 60947-4-1 EN/IEC 60947-1 SR EN 60947-5-1 SR EN 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1
certificari produs UL CSA CCC EAC KC LROS (Lloyds register of shipping) DNV-GL RINA BV UKCA
grad de protectie IP IP20 parte frontala conformitate cu SR EN 60529
tratament protector TH conformitate cu IEC 60068-2-30
încercare climatică Conformitate cu IACS E10 exposure to damp heat conformitate cu IEC 60947-1 Annex Q category D exposure to damp heat
temperatura permisa a aerului in jurul aparatului -40…60 °C 60…70 °C cu declasare
altitudinea de functionare 0...3000 m
rezistenta la foc 850 °C conformitate cu IEC 60695-2-1
Intarziere flacara V1 conformitate cu UL 94
rezistenta mecanica Vibraţii contactor deschis (2 Gn, 5...300 Hz) Vibraţii contactor închis (4 Gn, 5...300 Hz) Şocuri contactor deschis (10 Gn pentru 11 ms) Şocuri contactor închis (15 Gn pentru 11 ms)
inaltime 77 mm
latime 45 mm
adancime 86 mm
greutate neta 0,32 kg
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 5,000 cm
Latime prima forma de impachetare 9,500 cm
Lungime prima forma de impachetare 11,500 cm
Greutate prima forma de impachetare 354,000 g
Unitate de masura pentru a doua forma de impachetare S02
Numar unitati in a doua forma de impachetare 20
Inaltime a doua forma de impachetare 15,000 cm
Latime a doua forma de impachetare 30,000 cm
Lungime a doua forma de impachetare 40,000 cm
Greutate a doua forma de impachetare 7,331 kg
Unitate de masura pentru a treia forma de impachetare P06
Numar unitati in a treia forma de impachetare 320
Inaltime a treia forma de impachetare 75,000 cm
Latime a treia forma de impachetare 80,000 cm
Lungime a treia forma de impachetare 60,000 cm
Greutate a treia forma de impachetare 125,296 kg
Garanție contractuală
Garantie 18 luni

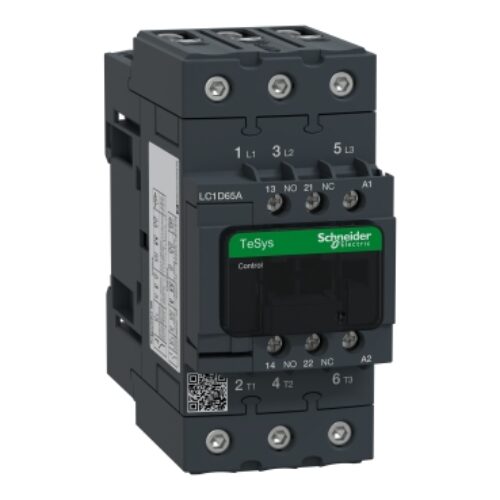

Gama TeSys TeSys Deca
Gama de produse TeSys Deca
Tip produs sau componenta Contactor
nume scurt al dispozitivului LC1D
aplicatie contactor Comanda motor Sarcina rezistiva
categorie de utilizare AC-4 AC-1 AC-3 AC-3e
descriere poli 3P
[Ue] tensiune nominala de functionare Circuit de alimentare <= 690 V c.a. 50 Hz Circuit de alimentare <= 300 V c.c.
[Ie] curent nominal de utilizare 65 A (at <60 °C) at <= 440 V AC-3 for circuit de alimentare 80 A (at <60 °C) at <= 440 V AC-1 for circuit de alimentare 65 A (at <60 °C) at <= 440 V AC-3e for circuit de alimentare
[Uc] control circuit voltage 230 V c.a. 50 Hz
Suplimentare
putere motor kW 18,5 kW at 220...230 V c.a. 50 Hz (AC-3) 30 kW at 380...400 V c.a. 50 Hz (AC-3) 37 kW at 415...440 V c.a. 50 Hz (AC-3) 37 kW at 500 V c.a. 50 Hz (AC-3) 37 kW at 660...690 V c.a. 50 Hz (AC-3) 11 kW at 400 V c.a. 50 Hz (AC-4) 18,5 kW at 220...230 V c.a. 50 Hz (AC-3e) 30 kW at 380...400 V c.a. 50 Hz (AC-3e) 37 kW at 415...440 V c.a. 50 Hz (AC-3e) 37 kW at 500 V c.a. 50 Hz (AC-3e) 37 kW at 660...690 V c.a. 50 Hz (AC-3e)
Cod compatibilitate LC1D
compozitie contact pol 3 NO
compatibilitatea contactelor M2
capac de protectie Cu
[Ith] curent termic conventional in aer liber 10 A (at 60 °C) for circuit de semnalizare 80 A (at 60 °C) for circuit de alimentare
Irms capacitatea nominala la inchidere 140 A c.a. for circuit de semnalizare conforming to SR EN 60947-5-1 250 A c.c. for circuit de semnalizare conforming to SR EN 60947-5-1 1000 A at 440 V for circuit de alimentare conforming to SR EN 60947
capacitate de rupere nominala 1000 A at 440 V for circuit de alimentare conforming to SR EN 60947
[Icw] curent nominal de scurtcircuit admisibil 110 A 40 °C - 10 min for circuit de alimentare 260 A 40 °C - 1 min for circuit de alimentare 640 A 40 °C - 10 s for circuit de alimentare 900 A 40 °C - 1 s for circuit de alimentare 100 A - 1 s for circuit de semnalizare 120 A - 500 ms for circuit de semnalizare 140 A - 100 ms for circuit de semnalizare
calibrul fuzibilului asociat 10 A gG for circuit de semnalizare conforming to SR EN 60947-5-1 125 A gG at <= 690 V coordination tip 1 for circuit de alimentare 125 A gG at <= 690 V coordination tip 2 for circuit de alimentare
impedanta medie 1,5 mOhm - Ith 80 A 50 Hz for circuit de alimentare
puterea disipata pe pol 9,6 W AC-1 6,3 W AC-3 6,3 W AC-3e
[Ui] tensiune nominala de izolatie Circuit de alimentare 690 V conformitate cu IEC 60947-4-1 Circuit de alimentare 600 V CSA certificat Circuit de alimentare 600 V UL certificat Circuit de semnalizare 690 V conformitate cu IEC 60947-1 Circuit de semnalizare 600 V CSA certificat Circuit de semnalizare 600 V UL certificat
categorie de supratensiune III
Grad de poluare 3
[Uimp] tensiune de tinere la impuls 6 kV conformitate cu SR EN 60947
nivel de incredere al securitatii B10d = 1369863 cic contactor cu sarcină nominală conformitate cu EN/ISO 13849-1 B10d = 20000000 cic contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1
durabilitate mecanica 6 Mega cicluri
durabilitate electrica 1,4 Mega cicluri 80 A AC-1 la Ue <= 440 V 1,45 Mega cicluri 65 A AC-3 la Ue <= 440 V 1,45 Mega cicluri 65 A AC-3e la Ue <= 440 V
tipul circuitului de comanda C.a. la 50 Hz standard
tehnologie bobine Fără modul de deparazitare inclus
limite de tensiune circuit de comanda 0.3...0.6 Uc -40…70 °C eliminare c.a. 50 Hz 0,8...1,1 Uc -40…60 °C operaţional c.a. 50 Hz 1...1.1 Uc 60…70 °C operaţional c.a. 50 Hz
consum de energie conectare in VA 160 VA 50 Hz cos phi 0,75 (at 20 °C)
consum de energie mentinere in VA 15 VA 50 Hz cos phi 0,3 (at 20 °C)
disipare de caldura 4…5 W at 50 Hz
timp de functionare 4...19 ms deschidere 12...26 ms închidere
viteza maxima de functionare 3600 cic/h la <60 °C
conexiuni - borne Circuit de comanda: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de alimentare: conexiune cu surub 1 1…35 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de alimentare: conexiune cu surub 2 1…25 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de alimentare: conexiune cu surub 1 1…35 mm² - cable stiffness: flexibil cu pini Circuit de alimentare: conexiune cu surub 2 1…25 mm² - cable stiffness: flexibil cu pini Circuit de alimentare: conexiune cu surub 1 1…35 mm² - cable stiffness: solid fara terminale de cablu Circuit de alimentare: conexiune cu surub 2 1…25 mm² - cable stiffness: solid fara terminale de cablu
cuplu de strangere Circuit de alimentare 8 N.m - pornit conectori EverLink cu şurub BTR - cablu 25…35 mm² hexagonal 4 mm Circuit de alimentare 5 N.m - pornit conectori EverLink cu şurub BTR - cablu 1…25 mm² hexagonal 4 mm Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2 Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2 Circuit de alimentare 2,5 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2
compozitie contact auxiliar 1 NO + 1 NC
tip contacte auxiliare Tip cuplare mecanică 1 NO + 1 NC conformitate cu SR EN 60947-5-1 tip contact în oglindă 1 NC conformitate cu IEC 60947-4-1
afisare frecventa circuit 25...400 Hz
tensiunea minima de comutare 17 V for circuit de semnalizare
curentul minim de comutare 5 mA for circuit de semnalizare
rezistenta de izolatie > 10 MΩ for circuit de semnalizare
timpul de nesuprapunere 1,5 ms la întreruperea alimentării între contactele NO şi NC 1,5 ms la energizare între contactele NO şi NC
Suport de montaj Sina Placa
Mediu
standarde EN/IEC 60947-4-1 SR EN 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 IEC 60335-1
Certificari produs UL CSA CCC EAC KC LROS (Lloyds register of shipping) DNV-GL RINA BV
grad de protectie IP IP20 parte frontala conformitate cu SR EN 60529
tratament protector TH conformitate cu IEC 60068-2-30
încercare climatică Conformitate cu IACS E10 exposure to damp heat conformitate cu IEC 60947-1 Annex Q category D exposure to damp heat
temperatura permisa a aerului in jurul aparatului -40…60 °C 60…70 °C cu declasare
altitudinea de functionare 0...3000 m
rezistenta la foc 850 °C conformitate cu IEC 60695-2-1
Intarziere flacara V1 conformitate cu UL 94
rezistenta mecanica Vibraţii contactor deschis (2 Gn, 5...300 Hz) Vibraţii contactor închis (4 Gn, 5...300 Hz) Şocuri contactor închis (15 Gn pentru 11 ms) Şocuri contactor deschis (10 Gn pentru 11 ms)
Inaltime 122 mm
latime 55 mm
Adancime 120 mm
Greutate neta 0,86 kg
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 6,500 cm
Latime prima forma de impachetare 14,000 cm
Lungime prima forma de impachetare 15,500 cm
Greutate prima forma de impachetare 913,000 g
Unitate de masura pentru a doua forma de impachetare S02
Numar unitati in a doua forma de impachetare 10
Inaltime a doua forma de impachetare 15,000 cm
Latime a doua forma de impachetare 30,000 cm
Lungime a doua forma de impachetare 40,000 cm
Greutate a doua forma de impachetare 9,380 kg
Unitate de masura pentru a treia forma de impachetare P06
Numar unitati in a treia forma de impachetare 160
Inaltime a treia forma de impachetare 75,000 cm
Latime a treia forma de impachetare 80,000 cm
Lungime a treia forma de impachetare 60,000 cm
Greutate a treia forma de impachetare 158,080 kg
Gama TeSys TeSys Deca
Gama de produse TeSys Deca
Tip produs sau componenta Contactor
nume scurt al dispozitivului LC1D
aplicatie contactor Comanda motor Sarcina rezistiva
categorie de utilizare AC-4 AC-1 AC-3 AC-3e
descriere poli 3P
[Ue] tensiune nominala de functionare Circuit de alimentare <= 690 V c.a. 50 Hz Circuit de alimentare <= 300 V c.c.
[Ie] curent nominal de utilizare 40 A (at <60 °C) at <= 440 V AC-3 for circuit de alimentare 60 A (at <60 °C) at <= 440 V AC-1 for circuit de alimentare 40 A (at <60 °C) at <= 440 V AC-3e for circuit de alimentare
[Uc] control circuit voltage 230 V c.a. 50 Hz
Suplimentare
putere motor kW 11 kW at 220...230 V c.a. 50 Hz (AC-3) 18,5 kW at 380...400 V c.a. 50 Hz (AC-3) 22 kW at 415...440 V c.a. 50 Hz (AC-3) 22 kW at 500 V c.a. 50 Hz (AC-3) 30 kW at 660...690 V c.a. 50 Hz (AC-3) 9 kW at 400 V c.a. 50 Hz (AC-4) 11 kW at 220...230 V c.a. 50 Hz (AC-3e) 18,5 kW at 380...400 V c.a. 50 Hz (AC-3e) 22 kW at 415...440 V c.a. 50 Hz (AC-3e) 22 kW at 500 V c.a. 50 Hz (AC-3e) 30 kW at 660...690 V c.a. 50 Hz (AC-3e)
Cod compatibilitate LC1D
compozitie contact pol 3 NO
compatibilitatea contactelor M2
capac de protectie Cu
[Ith] curent termic conventional in aer liber 10 A (at 60 °C) for circuit de semnalizare 60 A (at 60 °C) for circuit de alimentare
Irms capacitatea nominala la inchidere 140 A c.a. for circuit de semnalizare conforming to SR EN 60947-5-1 250 A c.c. for circuit de semnalizare conforming to SR EN 60947-5-1 800 A at 440 V for circuit de alimentare conforming to SR EN 60947
capacitate de rupere nominala 800 A at 440 V for circuit de alimentare conforming to SR EN 60947
[Icw] curent nominal de scurtcircuit admisibil 72 A 40 °C - 10 min for circuit de alimentare 165 A 40 °C - 1 min for circuit de alimentare 320 A 40 °C - 10 s for circuit de alimentare 720 A 40 °C - 1 s for circuit de alimentare 100 A - 1 s for circuit de semnalizare 120 A - 500 ms for circuit de semnalizare 140 A - 100 ms for circuit de semnalizare
calibrul fuzibilului asociat 10 A gG for circuit de semnalizare conforming to SR EN 60947-5-1 80 A gG at <= 690 V coordination tip 1 for circuit de alimentare 80 A gG at <= 690 V coordination tip 2 for circuit de alimentare
impedanta medie 1,5 mOhm - Ith 60 A 50 Hz for circuit de alimentare
puterea disipata pe pol 2,4 W AC-3 5,4 W AC-1 2,4 W AC-3e
[Ui] tensiune nominala de izolatie Circuit de alimentare 690 V conformitate cu IEC 60947-4-1 Circuit de alimentare 600 V CSA certificat Circuit de alimentare 600 V UL certificat Circuit de semnalizare 690 V conformitate cu IEC 60947-1 Circuit de semnalizare 600 V CSA certificat Circuit de semnalizare 600 V UL certificat
categorie de supratensiune III
Grad de poluare 3
[Uimp] tensiune de tinere la impuls 6 kV conformitate cu SR EN 60947
nivel de incredere al securitatii B10d = 1369863 cic contactor cu sarcină nominală conformitate cu EN/ISO 13849-1 B10d = 20000000 cic contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1
durabilitate mecanica 6 Mega cicluri
durabilitate electrica 1,4 Mega cicluri 60 A AC-1 la Ue <= 440 V 1,5 Mega cicluri 40 A AC-3 la Ue <= 440 V 1,5 Mega cicluri 40 A AC-3e la Ue <= 440 V
tipul circuitului de comanda C.a. la 50 Hz standard
tehnologie bobine Fără modul de deparazitare inclus
limite de tensiune circuit de comanda 0.3...0.6 Uc -40…70 °C eliminare c.a. 50 Hz 0,8...1,1 Uc -40…60 °C operaţional c.a. 50 Hz 1...1.1 Uc 60…70 °C operaţional c.a. 50 Hz
consum de energie conectare in VA 160 VA 50 Hz cos phi 0,75 (at 20 °C)
consum de energie mentinere in VA 15 VA 50 Hz cos phi 0,3 (at 20 °C)
disipare de caldura 4…5 W at 50 Hz
timp de functionare 4...19 ms deschidere 12...26 ms închidere
viteza maxima de functionare 3600 cic/h la <60 °C
conexiuni - borne Circuit de comanda: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de alimentare: conexiune cu surub 1 1…35 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de alimentare: conexiune cu surub 2 1…25 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de alimentare: conexiune cu surub 1 1…35 mm² - cable stiffness: flexibil cu pini Circuit de alimentare: conexiune cu surub 2 1…25 mm² - cable stiffness: flexibil cu pini Circuit de alimentare: conexiune cu surub 1 1…35 mm² - cable stiffness: solid fara terminale de cablu Circuit de alimentare: conexiune cu surub 2 1…25 mm² - cable stiffness: solid fara terminale de cablu
cuplu de strangere Circuit de alimentare 8 N.m - pornit conectori EverLink cu şurub BTR - cablu 25…35 mm² hexagonal 4 mm Circuit de alimentare 5 N.m - pornit conectori EverLink cu şurub BTR - cablu 1…25 mm² hexagonal 4 mm Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2 Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2 Circuit de alimentare 2,5 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2
compozitie contact auxiliar 1 NO + 1 NC
tip contacte auxiliare Tip cuplare mecanică 1 NO + 1 NC conformitate cu SR EN 60947-5-1 tip contact în oglindă 1 NC conformitate cu IEC 60947-4-1
afisare frecventa circuit 25...400 Hz
tensiunea minima de comutare 17 V for circuit de semnalizare
curentul minim de comutare 5 mA for circuit de semnalizare
rezistenta de izolatie > 10 MΩ for circuit de semnalizare
timpul de nesuprapunere 1,5 ms la întreruperea alimentării între contactele NO şi NC 1,5 ms la energizare între contactele NO şi NC
Suport de montaj Sina Placa
Mediu
standarde EN/IEC 60947-4-1 SR EN 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 IEC 60335-1
Certificari produs UL CSA CCC EAC KC LROS (Lloyds register of shipping) DNV-GL RINA BV
grad de protectie IP IP20 parte frontala conformitate cu SR EN 60529
tratament protector TH conformitate cu IEC 60068-2-30
încercare climatică Conformitate cu IACS E10 exposure to damp heat conformitate cu IEC 60947-1 Annex Q category D exposure to damp heat
temperatura permisa a aerului in jurul aparatului -40…60 °C 60…70 °C cu declasare
altitudinea de functionare 0...3000 m
rezistenta la foc 850 °C conformitate cu IEC 60695-2-1
Intarziere flacara V1 conformitate cu UL 94
rezistenta mecanica Vibraţii contactor deschis (2 Gn, 5...300 Hz) Vibraţii contactor închis (4 Gn, 5...300 Hz) Şocuri contactor închis (15 Gn pentru 11 ms) Şocuri contactor deschis (10 Gn pentru 11 ms)
Inaltime 122 mm
latime 55 mm
Adancime 120 mm
Greutate neta 0,85 kg
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 6,500 cm
Latime prima forma de impachetare 13,500 cm
Lungime prima forma de impachetare 15,500 cm
Greutate prima forma de impachetare 924,000 g
Unitate de masura pentru a doua forma de impachetare S02
Numar unitati in a doua forma de impachetare 10
Inaltime a doua forma de impachetare 15,000 cm
Latime a doua forma de impachetare 30,000 cm
Lungime a doua forma de impachetare 40,000 cm
Greutate a doua forma de impachetare 9,493 kg
Unitate de masura pentru a treia forma de impachetare P06
Numar unitati in a treia forma de impachetare 160
Inaltime a treia forma de impachetare 75,000 cm
Latime a treia forma de impachetare 80,000 cm
Lungime a treia forma de impachetare 60,000 cm
Greutate a treia forma de impachetare
Weight
DimensionsNu se aplicăNu se aplicăNu se aplicăNu se aplicăNu se aplicăNu se aplică
Additional information
