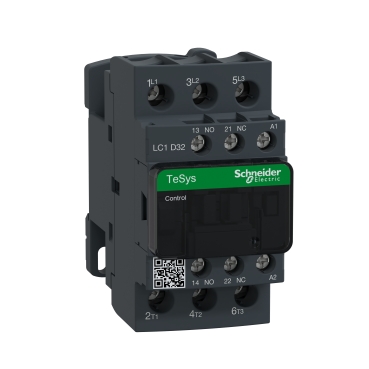

TeSys D contactor 3P 18A AC-3440V – aux 1NO+1NC – 230V 50Hz

SKU: LC1D18P5
In Stock

Add to Wishlist
Add to Wishlist

Ți-a plăcut acest produs? Adaugă acum la favorite și urmărește produsul.

Add to Wishlist
Add to Wishlist
Ai o intrebare? Întrebați un specialist

+40 724 308 308 Apelează acum gratuit

Prețuri mici

Garanție de potrivire a prețurilor

Montare garantată.

Întotdeauna partea corectă

Experți interni.

Ne cunoaștem produsele

Retururi ușoare.

Rapid și fără probleme

Categorie:

Description

gama de produse TeSys Deca
Tip produs sau componenta Contactor
nume scurt al dispozitivului LC1D
aplicatie contactor Comanda motor
Sarcina rezistiva
categorie de utilizare AC-1
AC-3
AC-4
AC-3e
descriere poli 3P
[Ue] tensiune nominala de functionare Circuit de alimentare <= 690 V c.a. 50 Hz
Circuit de alimentare <= 300 V c.c.
[Ie] curent nominal de utilizare 18 A (at <60 °C) at <= 440 V AC-3 for circuit de alimentare
32 A (at <60 °C) at <= 440 V AC-1 for circuit de alimentare
18 A (at <60 °C) at <= 440 V AC-3e for circuit de alimentare
[Uc] control circuit voltage 230 V c.a. 50 Hz
Suplimentar
putere motor kW 4 kW at 220…230 V c.a. 50 Hz (AC-3)
7,5 kW at 380…400 V c.a. 50 Hz (AC-3)
9 kW at 415…440 V c.a. 50 Hz (AC-3)
10 kW at 500 V c.a. 50 Hz (AC-3)
10 kW at 660…690 V c.a. 50 Hz (AC-3)
4 kW at 400 V c.a. 50 Hz (AC-4)
4 kW at 220…230 V c.a. 50 Hz (AC-3e)
7,5 kW at 380…400 V c.a. 50 Hz (AC-3e)
9 kW at 415…440 V c.a. 50 Hz (AC-3e)
10 kW at 500 V c.a. 50 Hz (AC-3e)
10 kW at 660…690 V c.a. 50 Hz (AC-3e)
Cod compatibilitate LC1D
compozitie contact pol 3 NO
compatibilitatea contactelor M2
capac de protectie Cu
[Ith] curent termic conventional in aer liber 10 A (at 60 °C) for circuit de semnalizare
32 A (at 60 °C) for circuit de alimentare
Irms capacitatea nominala la inchidere 140 A c.a. for circuit de semnalizare conforming to SR EN 60947-5-1
250 A c.c. for circuit de semnalizare conforming to SR EN 60947-5-1
300 A at 440 V for circuit de alimentare conforming to SR EN 60947
capacitate de rupere nominala 300 A at 440 V for circuit de alimentare conforming to SR EN 60947
[Icw] curent nominal de scurtcircuit admisibil 40 A 40 °C – 10 min for circuit de alimentare
84 A 40 °C – 1 min for circuit de alimentare
145 A 40 °C – 10 s for circuit de alimentare
240 A 40 °C – 1 s for circuit de alimentare
100 A – 1 s for circuit de semnalizare
120 A – 500 ms for circuit de semnalizare
140 A – 100 ms for circuit de semnalizare
calibrul fuzibilului asociat 10 A gG for circuit de semnalizare conforming to SR EN 60947-5-1
50 A gG at <= 690 V coordination tip 1 for circuit de alimentare
35 A gG at <= 690 V coordination tip 2 for circuit de alimentare
impedanta medie 2,5 mOhm – Ith 32 A 50 Hz for circuit de alimentare
puterea disipata pe pol 0,8 W AC-3
2,5 W AC-1
0,8 W AC-3e
[Ui] tensiune nominala de izolatie Circuit de alimentare 690 V conformitate cu IEC 60947-4-1
Circuit de alimentare 600 V CSA certificat
Circuit de alimentare 600 V UL certificat
Circuit de semnalizare 690 V conformitate cu IEC 60947-1
Circuit de semnalizare 600 V CSA certificat
Circuit de semnalizare 600 V UL certificat
categorie de supratensiune III
Grad de poluare 3
[Uimp] tensiune de tinere la impuls 6 kV conformitate cu SR EN 60947
nivel de incredere al securitatii B10d = 1369863 cic contactor cu sarcină nominală conformitate cu EN/ISO 13849-1
B10d = 20000000 cic contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1
durabilitate mecanica 15 Mcycles
durabilitate electrica 1,65 Mcycles 18 A AC-3 la Ue <= 440 V
1 Mcycles 32 A AC-1 la Ue <= 440 V
1,65 Mcycles 18 A AC-3e la Ue <= 440 V
tipul circuitului de comanda C.a. la 50 Hz standard
tehnologie bobine Fără modul de deparazitare inclus
limite de tensiune circuit de comanda 0.3…0.6 Uc -40…70 °C eliminare c.a. 50 Hz
0,8…1,1 Uc -40…60 °C operaţional c.a. 50 Hz
1…1.1 Uc 60…70 °C operaţional c.a. 50 Hz
consum de energie conectare in VA 70 VA 50 Hz cos phi 0,75 (at 20 °C)
consum de energie mentinere in VA 7 VA 50 Hz cos phi 0,3 (at 20 °C)
disipare de caldura 2…3 W at 50 Hz
timp de functionare 12…22 ms închidere
4…19 ms deschidere
viteza maxima de functionare 3600 cic/h la <60 °C
conexiuni – borne Circuit de comanda: borne cu surub 1 1…4 mm² – cable stiffness: flexibil fara terminale de cablu
Circuit de comanda: borne cu surub 2 1…4 mm² – cable stiffness: flexibil fara terminale de cablu
Circuit de comanda: borne cu surub 1 1…4 mm² – cable stiffness: flexibil cu pini
Circuit de comanda: borne cu surub 2 1…2,5 mm² – cable stiffness: flexibil cu pini
Circuit de comanda: borne cu surub 1 1…4 mm² – cable stiffness: solid fara terminale de cablu
Circuit de comanda: borne cu surub 2 1…4 mm² – cable stiffness: solid fara terminale de cablu
Circuit de alimentare: borne cu surub 1 1,5…6 mm² – cable stiffness: flexibil fara terminale de cablu
Circuit de alimentare: borne cu surub 2 1,5…6 mm² – cable stiffness: flexibil fara terminale de cablu
Circuit de alimentare: borne cu surub 1 1…6 mm² – cable stiffness: flexibil cu pini
Circuit de alimentare: borne cu surub 2 1…4 mm² – cable stiffness: flexibil cu pini
Circuit de alimentare: borne cu surub 1 1,5…6 mm² – cable stiffness: solid fara terminale de cablu
Circuit de alimentare: borne cu surub 2 1,5…6 mm² – cable stiffness: solid fara terminale de cablu
cuplu de strangere Circuit de alimentare 1,7 N.m – pornit borne cu surub – cu şurubelniţa plat Ø 6 mm
Circuit de alimentare 1,7 N.m – pornit borne cu surub – cu şurubelniţa Philips Nr. 2
Circuit de comanda 1,7 N.m – pornit borne cu surub – cu şurubelniţa plat Ø 6 mm
Circuit de comanda 1,7 N.m – pornit borne cu surub – cu şurubelniţa Philips Nr. 2
Circuit de comanda 1,7 N.m – pornit borne cu surub – cu şurubelniţa pozidriv No 2
Circuit de alimentare 1,7 N.m – pornit borne cu surub – cu şurubelniţa pozidriv No 2
compozitie contact auxiliar 1 NO + 1 NC
tip contacte auxiliare Tip cuplare mecanică 1 NO + 1 NC conformitate cu SR EN 60947-5-1
tip contact în oglindă 1 NC conformitate cu IEC 60947-4-1
afisare frecventa circuit 25…400 Hz
tensiunea minima de comutare 17 V for circuit de semnalizare
curentul minim de comutare 5 mA for circuit de semnalizare
rezistenta de izolatie > 10 MΩ for circuit de semnalizare
timpul de nesuprapunere 1,5 ms la întreruperea alimentării între contactele NO şi NC
1,5 ms la energizare între contactele NO şi NC
suport de montare Sina
Placa
Mediu
standarde IEC 60947-4-1
EN/IEC 60947-1
SR EN 60947-5-1
SR EN 60947-5-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
IEC 60335-1
certificari produs UL
CSA
CCC
EAC
KC
LROS (Lloyds register of shipping)
DNV-GL
RINA
BV
UKCA
grad de protectie IP IP20 parte frontala conformitate cu SR EN 60529
tratament protector TH conformitate cu IEC 60068-2-30
încercare climatică Conformitate cu IACS E10 exposure to damp heat
conformitate cu IEC 60947-1 Annex Q category D exposure to damp heat
temperatura permisa a aerului in jurul aparatului -40…60 °C
60…70 °C cu declasare
altitudinea de functionare 0…3000 m
rezistenta la foc 850 °C conformitate cu IEC 60695-2-1
Intarziere flacara V1 conformitate cu UL 94
rezistenta mecanica Vibraţii contactor deschis (2 Gn, 5…300 Hz)
Vibraţii contactor închis (4 Gn, 5…300 Hz)
Şocuri contactor deschis (10 Gn pentru 11 ms)
Şocuri contactor închis (15 Gn pentru 11 ms)
inaltime 77 mm
latime 45 mm
adancime 86 mm
greutate neta 0,33 kg
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 5,000 cm
Latime prima forma de impachetare 9,500 cm
Lungime prima forma de impachetare 11,500 cm
Greutate prima forma de impachetare 354,500 g
Unitate de masura pentru a doua forma de impachetare S02
Numar unitati in a doua forma de impachetare 20
Inaltime a doua forma de impachetare 15,000 cm
Latime a doua forma de impachetare 30,000 cm
Lungime a doua forma de impachetare 40,000 cm
Greutate a doua forma de impachetare 7,343 kg
Unitate de masura pentru a treia forma de impachetare P06
Numar unitati in a treia forma de impachetare 320
Inaltime a treia forma de impachetare 75,000 cm
Latime a treia forma de impachetare 80,000 cm
Lungime a treia forma de impachetare 60,000 cm
Greutate a treia forma de impachetare 125,488 kg

Brand

SCHNEIDER
