Content | Specificatii
Principal
Gama |
ComPact |
gama de produse |
ComPact NSX100...250 |
Tip produs sau componenta |

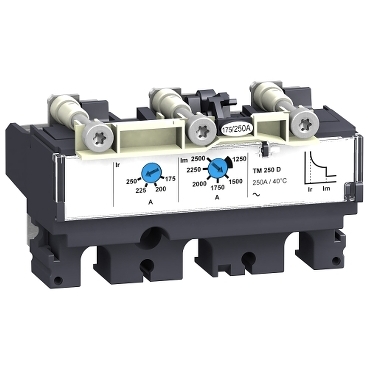

Unitate de declansare |
nume unitate de declansare |
TM-D |
tehnologie unitate de declansare |
Termo-magnetic |
compatibilitate gama |
Compact NSX100
Compact NSX160
Compact NSX250 |
aplicatie a dispozitivului |
Distributie |
Poli |
3P |
descriere poli protejati |
3t |
functii de protectie a unitatii de declansare |
LI |
tip de protectie |
L : for protectie la suprasarcina (termica)
I : for protectie la scurtcircuit (magnetica) |
Curent nominal al unitatii de declansare |
100 A la 40 °C |
[Ue] tensiune nominala de functionare |
690 V c.a. 50/60 Hz |
Tip retea electrica |
C.a. |
frecventa retea electrica |
50/60 Hz |
Suplimentar
Tip de reglare a preluarii de lunga durata Ir (pretectie termica) |
Reglabil |
[Ir] interval de reglare a restabilirii pe termen lung |
0,7...1 x In |
Tip de reglare a intarzierii de lunga durata tr |
Fix |
[tr] reglarea intarzierii de lunga durata |
120…400 s la 1.5 x In
15 s la 6 x Ir |
Reglarea preluarii protectiei de scurta durata tip Isd |
Fix |
[Isd] interval de reglare a restabilirii pe termen scurt |
800 A |
Reglarea intarzierii protectiei de scurta durata tip tsd |
Fix |
protectie de scurgere la pamant |
Fara |
Mediu
standarde |
UL 60947-1
SR EN 60947-2 |
certificari produs |
EAC
CCC
Marin |
temperatura ambientala de functionare |
-25…70 °C |
temperatura ambietala pentru depozitare |
-50…85 °C |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
6,500 cm |
Latime prima forma de impachetare |
9,500 cm |
Lungime prima forma de impachetare |
11,500 cm |
Greutate prima forma de impachetare |
389,000 g |
Unitate de masura pentru a doua forma de impachetare |
S03 |
Numar unitati in a doua forma de impachetare |
28 |
Inaltime a doua forma de impachetare |
30,000 cm |
Latime a doua forma de impachetare |
30,000 cm |
Lungime a doua forma de impachetare |
40,000 cm |
Greutate a doua forma de impachetare |
11,295 kg |
Unitate de masura pentru a treia forma de impachetare |
P12 |
Numar unitati in a treia forma de impachetare |
224 |
Inaltime a treia forma de impachetare |
45,000 cm |
Latime a treia forma de impachetare |
80,000 cm |
Lungime a treia forma de impachetare |
120,000 cm |
Greutate a treia forma de impachetare |
102,360 kg |
Garanție contractuală
Garantie |
18 luni |
|
gama |
Easy9 |
tip produs sau componenta |
Residual current breaker with overcurrent protection (RCBO) |
Poli |
3P + N |
pozitie neutrului |
Stanga |
numarul polilor protejati |
3 |
[In] curent nominal |
40 A |
tip retea electrica |
C.a. |
tehnologie unitate de declansare |
Termo-magnetic |
cod pentru curba |
C |
sensibilitatea legaturii la pamant |
30 mA |
temporizare protectie pentru scurgeri la pamant |
Instantaneu |
clasa de protectie pentru scurgeri la pamant |
Type AC |
capacitate de rupere |
4500 A |
Suplimentare
domeniu de utilizare al dispozitivului |
Protectie |
locatia dispozitivului in sistem |
Iesire |
frecventa retea electrica |
50 Hz |
[Ue] tensiunea de functionare |
400 V c.a. 50 Hz |
limita de declansare magnetica |
5...10 x In |
capacitate nominala de rupere si realizare |
4500 A |
[Uimp] tensiune nominala de tinere la impuls |
4 kV |
indicator de pozitie contact |
Da |
tip de control |
Comutare |
suport de montare |
Sina DIN |
mod de montare |
Clipsabil |
pasi de 9 mm |
10 |
inaltime |
91 mm |
latime |
90 mm |
adancime |
72,5 mm |
durabilitate mecanica |
10000 cic |
durabilitate electrica |
4000 cic |
conexiuni - borne |
Terminal tip tunel (sus sau jos) 1…16 mm² rigid
Terminal tip tunel (sus sau jos) 1…16 mm² flexibil |
cuplu de strangere |
2 N.m sus sau jos |
protectie de scurgere la pamant |
Inglobat |
Mediu
standarde |
SR EN 61009-1 |
grad de protectie IP |
IP20
IP40 (carcasa modulara) |
tropicalizare |
2 conformitate cu IEC 60068-2-30 |
umiditate relativa |
95 % la 55 °C |
temperatura ambientala de functionare |
-5…60 °C |
temperatura de depozitare |
-40…85 °C |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
8,5 cm |
Latime prima forma de impachetare |
11,5 cm |
Lungime prima forma de impachetare |
12,5 cm |
Greutate prima forma de impachetare |
580 g |
Unitate de masura pentru a doua forma de impachetare |
S03 |
Numar unitati in a doua forma de impachetare |
16 |
Inaltime a doua forma de impachetare |
30 cm |
Latime a doua forma de impachetare |
30 cm |
Lungime a doua forma de impachetare |
40 cm |
Greutate a doua forma de impachetare |
9,713 kg |
Unitate de masura pentru a treia forma de impachetare |
P12 |
Numar unitati in a treia forma de impachetare |
128 |
Inaltime a treia forma de impachetare |
45 cm |
Latime a treia forma de impachetare |
80 cm |
Lungime a treia forma de impachetare |
120 cm |
Greutate a treia forma de impachetare |
89,704 kg |
Garanție contractuala
Garantie |
18 luni |
|
gama |
Acti 9 |
gama de produse |
Acti9 iEM3000 |
nume scurt al dispozitivului |
IEM3150 |
tip produs sau componenta |
Contor de energie |
Suplimentare
descriere poli |
3P
3P + N
1P + N |
tip de masurare |
Energie activa
Curent
Tensiune
Putere activa |
domeniu de utilizare al dispozitivului |
Partial meter
Sub billing |
clasa de precizie |
Clasa 1 energie activa conformitate cu IEC 62053-21
Clasa 1 energie activa conformitate cu IEC 61557-12
Clasa B energie activa conformitate cu EN 50470-3 |
input type |
Intrare directa |
[In] curent nominal |
63 A |
tensiune nominala |
100…277 V
173…480 V |
frecventa retea electrica |
50 Hz
60 Hz |
tip tehnologie |
Electronic |
tip afisaj |
Ecran LCD |
rata de esantionare |
32 samples/cycle |
curentul de masura |
0…63 A |
valoarea maxima masurata |
99999999.9 kWh |
protocol port de comunicare |
Modbus RTU la 9.6, 19.2 and 38.4 kbauds par/impar sau lipsa, izolatie 4000 V |
suport pentru port de comunicatie |
Bornă cu șurub RS485 |
semnalizare locala |
Verde indicator luminos alimentat
Galben intermitent LED accuracy checking
Galben indicator luminos communications are active on the Modbus port (Modbus) |
numar de intrari |
0 |
numar de iesiri |
0 |
mod de montare |
Clipsabil |
suport de montare |
Sina DIN |
conexiuni - borne |
Borne cu surub 16 mm² cablu(ri) |
categorie de supratensiune |
III |
standarde |
BS EN 61557-12
IEC 61557-12
EN 61557-12
BS EN 61326-1
IEC 61326-1
EN 61326-1
BS EN 62052-11
IEC 62052-11
EN 62052-11
BS EN 62053-21
IEC 62053-21
EN 62053-21
BS EN 62052-31
IEC 62052-31
EN 62052-31
BS EN 61010-1
EN 61010-1
IEC 61010-1
UNE 20315
BS EN 61010-2-30
IEC 61010-2-30
EN 61010-2-30
UL 61010-2-30
ANSI C12.16 |
certificari produs |
UE conformitate cu IEC 61010-1 (siguranta)
UE conformitate cu EN 61557-12 (power monitor)
UE conformitate cu EN/IEC 61326-1 (EMC Directiva de compatibilitate electromagnetica)
UKCA conformitate cu BS EN 61010-1 (siguranta)
UKCA conformitate cu BS EN 61557-12 (power monitor)
UKCA conformitate cu BS EN 61326-1 (EMC Directiva de compatibilitate electromagnetica)
CULus conformitate cu UNE 20315 (siguranta)
CULus conformitate cu EN 61010-1 (siguranta)
EAC (sub-meter)
RCM conformitate cu NMI M 6-1
KZ
NMI conformitate cu NMI M 6-1 |
Mediu
grad de protectie IP |
Panou frontal:IP40 conformitate cu SR EN 60529
Corpul dispozitivului:IP20 conformitate cu SR EN 60529 |
grad de poluare |
2 |
umiditate relativa |
5…95 % la 50 °C |
temperatura ambientala de utilizare |
-25…60 °C - IEC |
temperatura de depozitare |
-40…85 °C |
altitudine de functionare |
< 2000 m |
culoare |
Alb |
pasi de 9 mm |
10 |
latime |
90 mm |
inaltime |
95 mm |
adancime |
69 mm |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
8,0 cm |
Latime prima forma de impachetare |
9,5 cm |
Lungime prima forma de impachetare |
10,5 cm |
Greutate prima forma de impachetare |
437,0 g |
Unitate de masura pentru a doua forma de impachetare |
S03 |
Numar unitati in a doua forma de impachetare |
30 |
Inaltime a doua forma de impachetare |
30,0 cm |
Latime a doua forma de impachetare |
30,0 cm |
Lungime a doua forma de impachetare |
40,0 cm |
Greutate a doua forma de impachetare |
13,586 kg |
Unitate de masura pentru a treia forma de impachetare |
P12 |
Numar unitati in a treia forma de impachetare |
720 |
Inaltime a treia forma de impachetare |
80,0 cm |
Latime a treia forma de impachetare |
120,0 cm |
Lungime a treia forma de impachetare |
110,0 cm |
Greutate a treia forma de impachetare |
335,064 kg |
Garanție contractuala
Garantie |
18 months |
|
Gama de produse |
Easy9 |
tip produs sau componenta |
Bobină de supratensiune |
nume scurt al dispozitivului |
MSU |
tensiune circuit de comanda |
230 V c.a. 50 Hz |
tip de control |
Comutare |
pasi de 9 mm |
2 |
Suplimentare
compatibilitate gama |
Easy9 miniature circuit-breaker
Easy9 residual current breaker with overcurrent protection (RCBO) |
[Ui] tensiune nominala de izolatie |
400 V |
[Uimp] tensiune nominala de tinere la impuls |
4 kV |
puterea consumata la mentinere in VA |
0,046 VA |
varf de putere in VA |
128 VA |
mod de montare |
Clipsabil |
suport de montare |
Sina DIN |
inaltime |
81 mm |
latime |
18 mm |
adancime |
68 mm |
greutate produs |
66 g |
culoare |
Gri (RAL 7035) |
durabilitate mecanica |
20000 cic |
durabilitate electrica |
10000 cic |
conexiuni - borne |
Borna cu clema cu surub (partea inferioara)1,5…2,5 mm² - rigid
Borna cu clema cu surub (partea inferioara)1,5 mm² - flexibil |
lungimea de dezizolare a cablului |
9 mm |
cuplu de strangere |
1 N.m |
Mediu
standarde |
EN 50550 |
etichete privind calitatea |
CE
CMIM |
grad de protectie IP |
IP20
IP40 |
grad de protectie IK |
IK05 |
grad de poluare |
3 |
categorie de supratensiune |
III |
umiditate relativa |
95 % la 55 °C |
temperatura ambientala de functionare |
-35…70 °C |
temperatura de depozitare |
-40…85 °C |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
2,9 cm |
Latime prima forma de impachetare |
7,95 cm |
Lungime prima forma de impachetare |
9,23 cm |
Greutate prima forma de impachetare |
72,987 g |
Unitate de masura pentru a doua forma de impachetare |
BB1 |
Numar unitati in a doua forma de impachetare |
8 |
Inaltime a doua forma de impachetare |
9 cm |
Latime a doua forma de impachetare |
10 cm |
Lungime a doua forma de impachetare |
27,8 cm |
Greutate a doua forma de impachetare |
641,3 g |
Unitate de masura pentru a treia forma de impachetare |
S03 |
Numar unitati in a treia forma de impachetare |
72 |
Inaltime a treia forma de impachetare |
30 cm |
Latime a treia forma de impachetare |
30 cm |
Lungime a treia forma de impachetare |
40 cm |
Greutate a treia forma de impachetare |
6,213 kg |
|
gama |
Easy9 |
domeniu de utilizare al dispozitivului |
Protectie |
tip produs sau componenta |
Miniature circuit-breaker |
Poli |
1P + N |
numarul polilor protejati |
1 |
[In] curent nominal |
20 A |
tip retea electrica |
C.a. |
tehnologie unitate de declansare |
Termo-magnetic |
cod pentru curba |
C |
capacitate de rupere |
4500 A Icn la 230 V c.a. 50 Hz conformitate cu SR EN 60898-1 |
adecvare pentru izolatie |
Da conformitate cu SR EN 60898-1 |
Suplimentare
frecventa retea electrica |
50 Hz |
[Ue] tensiune nominala de functionare |
230 V c.a. 50 Hz |
limita de declansare magnetica |
5...10 x In |
clasa de limitare |
3 |
[Ui] tensiune nominala de izolatie |
440 V |
[Uimp] tensiune nominala de tinere la impuls |
4 kV |
indicator de pozitie contact |
Da |
tip de control |
Comutare |
semnalizare locala |
Fara |
mod de montare |
Clipsabil |
suport de montare |
Sina DIN |
pasi de 9 mm |
2 |
inaltime |
81 mm |
latime |
18 mm |
adancime |
78 mm |
durabilitate mecanica |
10000 cic |
durabilitate electrica |
4000 cic |
conexiuni - borne |
Terminal tip tunel (sus sau jos) 1…16 mm² rigid
Terminal tip tunel (sus sau jos) 1…16 mm² flexibil |
cuplu de strangere |
2 N.m sus sau jos |
protectie de scurgere la pamant |
Fara |
Mediu
standarde |
SR EN 60898-1 |
grad de protectie IP |
IP20
IP40 (carcasa modulara) |
grad de poluare |
2 |
categorie de supratensiune |
III |
tropicalizare |
2 conformitate cu IEC 60068-2-30 |
umiditate relativa |
95 % la 55 °C |
temperatura ambientala de functionare |
-25…60 °C |
temperatura de depozitare |
-40…85 °C |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
1,500 cm |
Latime prima forma de impachetare |
7,100 cm |
Lungime prima forma de impachetare |
8,700 cm |
Greutate prima forma de impachetare |
113,300 g |
Unitate de masura pentru a doua forma de impachetare |
BB1 |
Numar unitati in a doua forma de impachetare |
12 |
Inaltime a doua forma de impachetare |
7,500 cm |
Latime a doua forma de impachetare |
9,000 cm |
Lungime a doua forma de impachetare |
22,500 cm |
Greutate a doua forma de impachetare |
1,403 kg |
Unitate de masura pentru a treia forma de impachetare |
S03 |
Numar unitati in a treia forma de impachetare |
144 |
Inaltime a treia forma de impachetare |
30,000 cm |
Latime a treia forma de impachetare |
30,000 cm |
Lungime a treia forma de impachetare |
40,000 cm |
Greutate a treia forma de impachetare |
17,252 kg |
|
gama |
PowerLogic |
nume produs |
CT |
tip produs sau componenta |
Transformator de curent |
curent secundar |
5 A |
clasa de precizie |
Clasa 0.5 la 12 VA
Clasa 1 la 15 VA |
[In] curent nominal |
600 A |
Suplimentare
tip transformator de curent |
Pe picioare izolante pentru bara colectoare si cablu |
raport transformator de curent |
600/5 |
[Ith] curent termic conventional in aer liber |
36 kA |
curent de rezistenta dinamic |
2.5 Ith |
factor de siguranta maxim |
5 |
[Ue] tensiune nominala |
< 720 V c.a. 50/60 Hz |
[Ui] tensiunea nominala de izolatie |
3 kV |
mod de montare |
Cu suruburi
Clipsabil
Surub de blocare izolat |
suport de montare |
Sina DIN
Placa de montare
Bara colectoare |
latime |
Exterior 70 mm
Interior 41 mm |
înălţime |
Exterior:95 mm
Interior:41 mm |
adancime |
Rama:45 mm
Total:65 mm |
diametru |
32 mm |
greutate produs |
0,449 kg |
[Uimp] tensiune de tinere la impuls |
3 kV |
clasa de izolatie electrica |
Clasa B |
diametru exterior cablu |
32 mm |
deschidere a barelor |
32.5 x 20.5
25.5 x 25.5
40.5 x 10.5 |
etansare |
Without |
Mediu
standarde |
VDE 0414
IEC 61869-2 |
certificari produs |
UE
EAC |
grad de protectie IP |
IP20 |
umiditate relativa |
0…95 % |
temperatura ambientala de functionare |
-25…60 °C |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
7,500 cm |
Latime prima forma de impachetare |
9,100 cm |
Lungime prima forma de impachetare |
12,000 cm |
Greutate prima forma de impachetare |
450 g |
Unitate de masura pentru a doua forma de impachetare |
S03 |
Numar unitati in a doua forma de impachetare |
25 |
Inaltime a doua forma de impachetare |
30,000 cm |
Latime a doua forma de impachetare |
30,000 cm |
Lungime a doua forma de impachetare |
40,000 cm |
Greutate a doua forma de impachetare |
11,691 kg |
Garanție contractuala
Garantie |
18 luni |
|
Recenzii
Nu există recenzii până acum.
