| Content |

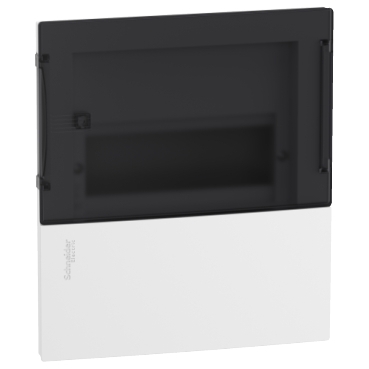

| Gama |
Resi9 |
| nume produs |
Resi9 MP |
| Tip produs sau componenta |
Cofret |
| Tip dulap |
Carcasa modulara |
| 18 module pe rand |
8 |
| Numar de randuri orizontale |
1 |
| Tip de usa |
Smoked |
| latime |
Perete 198 mm
Exterior 222 mm |
| inaltime |
Perete:228 mm
Exterior:252 mm |
| adancime |
Exterior:18 mm
Perete:80 mm
Total:98 mm |
Suplimentar
| montare dulap |
Incastrat |
| Numar de pasi de 9mm pe rand |
16 |
| numarul total de module de 18 mm |
8 |
| [In] calibru |
63 A |
| Tip sina |
Şină asimetrică 35 mm |
| descriere placa de montare |
Fara placa de montaj |
| intrare cablu |
Găuri preformate |
| functie bloc terminal |
Pământ / nul |
| numar blocuri terminale |
1 impamantare (cu şurub) cu 8borne
1 nul (cu şurub) cu 8borne |
| Conexiuni blocuri terminale |
1 x 16 mm² pentru impamantare
1 x 16 mm² pentru nul
3 x 6 mm² pentru impamantare
3 x 6 mm² pentru nul
4 x 10 mm² pentru impamantare
4 x 10 mm² pentru nul |
| material carcasa |
Partea din spate technoplastic
Usa technoplastic
Parte frontala technoplastic |
| adancime interioara |
76 mm |
| Culoare |
Parte frontala:alb (RAL 9003)
Usa:fumurie (RAL 9003) |
| segment de piata |
Cladiri comerciale mici
Rezidential |
Mediu
| standarde |
IEC 61439-1
IEC 61439-3
IEC 60670-1
IEC 60670-24 |
| etichete privind calitatea |
IMQ |
| rezistenta la foc |
Usa:650 °C
Partea din spate:650 °C
Parte frontala:650 °C |
| grad de protectie IP |
IP40 |
| grad de protectie IK |
IK07 |
| temperatura ambientala de functionare |
-25…60 °C |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
9,0 cm |
| Latime prima forma de impachetare |
22,0 cm |
| Lungime prima forma de impachetare |
25,0 cm |
| Greutate prima forma de impachetare |
700,0 g |
| Unitate de masura pentru a doua forma de impachetare |
CAR |
| Numar unitati in a doua forma de impachetare |
10 |
| Inaltime a doua forma de impachetare |
30,7 cm |
| Latime a doua forma de impachetare |
41,6 cm |
| Lungime a doua forma de impachetare |
53,8 cm |
| Greutate a doua forma de impachetare |
7,7 kg |
| Unitate de masura pentru a treia forma de impachetare |
P12 |
| Numar unitati in a treia forma de impachetare |
160 |
| Inaltime a treia forma de impachetare |
120,0 cm |
| Latime a treia forma de impachetare |
80,0 cm |
| Lungime a treia forma de impachetare |
120,0 cm |
| Greutate a treia forma de impachetare |
135,2 kg |
| Caracteristici
| PARAMETRU |
VALOARE |
| Adâncime |
112 |
| Cu placă de montare |
NU |
| Modelul capacului |
Închis |
| Material carcasă |
Plastic |
| Grad de protecție (IP) |
IP40 |
| Cu lacăt |
NU |
| Tipul capacului |
Ușă |
| Extensie posibilă |
NU |
| Culoare |
Alb |
| Număr de rânduri |
4 |
| Distanța dintre echipamentele modulare |
12 |
| Lățime |
287 |
| Adâncime montare |
0 |
| Număr RAL |
9003 |
| Metodă de montare |
Montaj aparent |
| Capac/ușă transparentă |
DA |
| Șină DIN |
DA |
| Înălțime |
653 |
| Versiune EMC |
NU |
|
| Gama |
Resi9 |
| nume produs |
Resi9 MP |
| Tip produs sau componenta |
Cofret |
| Tip dulap |
Carcasa modulara |
| 18 module pe rand |
12 |
| Numar de randuri orizontale |
1 |
| Tip de usa |
Smoked |
| latime |
Exterior 268 mm |
| inaltime |
Exterior:228 mm |
| adancime |
Exterior:101,5 mm |
Suplimentar
| montare dulap |
Suprafata |
| Numar de pasi de 9mm pe rand |
24 |
| numarul total de module de 18 mm |
12 |
| [In] calibru |
63 A |
| Tip sina |
Şină asimetrică 35 mm |
| descriere placa de montare |
Fara placa de montaj |
| intrare cablu |
1 flanşă
1 flanşă pentru canal de cabluri |
| functie bloc terminal |
Pământ / nul |
| numar blocuri terminale |
1 impamantare (cu şurub) cu 8borne
1 nul (cu şurub) cu 8borne |
| Conexiuni blocuri terminale |
1 x 16 mm² pentru impamantare
1 x 16 mm² pentru nul
3 x 6 mm² pentru impamantare
3 x 6 mm² pentru nul
4 x 10 mm² pentru impamantare
4 x 10 mm² pentru nul |
| material carcasa |
Partea din spate technoplastic
Usa technoplastic
Parte frontala technoplastic |
| adancime interioara |
80 mm |
| Culoare |
Parte frontala:alb (RAL 9003)
Usa:fumurie (RAL 9003) |
| segment de piata |
Rezidential
Cladiri comerciale mici |
Mediu
| standarde |
IEC 61439-1
IEC 61439-3
IEC 60670-1
IEC 60670-24 |
| etichete privind calitatea |
IMQ |
| rezistenta la foc |
Usa:650 °C
Partea din spate:650 °C
Parte frontala:650 °C |
| grad de protectie IP |
IP40 |
| grad de protectie IK |
IK07 |
| temperatura ambientala de functionare |
-25…60 °C |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
10,400 cm |
| Latime prima forma de impachetare |
23,100 cm |
| Lungime prima forma de impachetare |
27,500 cm |
| Greutate prima forma de impachetare |
844,000 g |
| Unitate de masura pentru a doua forma de impachetare |
CAR |
| Numar unitati in a doua forma de impachetare |
8 |
| Inaltime a doua forma de impachetare |
31,200 cm |
| Latime a doua forma de impachetare |
42,100 cm |
| Lungime a doua forma de impachetare |
53,600 cm |
| Greutate a doua forma de impachetare |
7,016 kg |
| Unitate de masura pentru a treia forma de impachetare |
P12 |
| Numar unitati in a treia forma de impachetare |
128 |
| Inaltime a treia forma de impachetare |
120,000 cm |
| Latime a treia forma de impachetare |
80,000 cm |
| Lungime a treia forma de impachetare |
120,000 cm |
| Greutate a treia forma de impachetare |
124,256 kg |
|
| Gama |
Resi9 |
| nume produs |
Resi9 MP |
| Tip produs sau componenta |
Cofret |
| Tip dulap |
Carcasa modulara |
| 18 module pe rand |
12 |
| Numar de randuri orizontale |
2 |
| Tip de usa |
Simplu |
| latime |
Exterior 268 mm |
| inaltime |
Exterior:353 mm |
| adancime |
Exterior:102 mm |
Suplimentar
| montare dulap |
Suprafata |
| Numar de pasi de 9mm pe rand |
24 |
| numarul total de module de 18 mm |
24 |
| [In] calibru |
63 A |
| Tip sina |
Şină asimetrică 35 mm |
| descriere placa de montare |
Fara placa de montaj |
| intrare cablu |
1 flanşă pentru canal de cabluri
1 flanşă |
| functie bloc terminal |
Pământ / nul |
| numar blocuri terminale |
1 impamantare (cu şurub) cu 16borne
1 nul (cu şurub) cu 16borne |
| Conexiuni blocuri terminale |
2 x 16 mm² pentru impamantare
2 x 16 mm² pentru nul
6 x 6 mm² pentru impamantare
6 x 6 mm² pentru nul
8 x 10 mm² pentru impamantare
8 x 10 mm² pentru nul |
| material carcasa |
Partea din spate technoplastic
Usa technoplastic
Parte frontala technoplastic |
| adancime interioara |
80 mm |
| Culoare |
Usa:alb (RAL 9003)
Parte frontala:alb (RAL 9003) |
| segment de piata |
Cladiri comerciale mici
Rezidential |
Mediu
| standarde |
IEC 61439-1
IEC 61439-3
IEC 60670-1
IEC 60670-24 |
| etichete privind calitatea |
IMQ |
| rezistenta la foc |
Usa:650 °C
Partea din spate:650 °C
Parte frontala:650 °C |
| grad de protectie IP |
IP40 |
| grad de protectie IK |
IK07 |
| temperatura ambientala de functionare |
-25…60 °C |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
10,200 cm |
| Latime prima forma de impachetare |
26,800 cm |
| Lungime prima forma de impachetare |
35,300 cm |
| Greutate prima forma de impachetare |
1,160 kg |
| Unitate de masura pentru a doua forma de impachetare |
BB1 |
| Numar unitati in a doua forma de impachetare |
5 |
| Inaltime a doua forma de impachetare |
52,000 cm |
| Latime a doua forma de impachetare |
30,000 cm |
| Lungime a doua forma de impachetare |
40,000 cm |
| Greutate a doua forma de impachetare |
5,900 kg |
| Unitate de masura pentru a treia forma de impachetare |
P12 |
| Numar unitati in a treia forma de impachetare |
80 |
| Inaltime a treia forma de impachetare |
120,000 cm |
| Latime a treia forma de impachetare |
80,000 cm |
| Lungime a treia forma de impachetare |
120,000 cm |
| Greutate a treia forma de impachetare |
106,400 kg |
| Caracteristici
| PARAMETRU |
VALOARE |
| Grad de protecție (IP) |
IP40 |
| Cu lacăt |
NU |
| Tipul capacului |
Ușă |
| Material carcasă |
Plastic |
| Culoare |
Alb |
| Număr de rânduri |
1 |
| Extensie posibilă |
NU |
| Lățime |
396 |
| Adâncime montare |
0 |
| Număr RAL |
9003 |
| Distanța dintre echipamentele modulare |
18 |
| Capac/ușă transparentă |
DA |
| Șină DIN |
DA |
| Metodă de montare |
Montaj aparent |
| Înălțime |
236 |
| Versiune EMC |
NU |
| Adâncime |
112 |
| Cu placă de montare |
NU |
| Modelul capacului |
Închis |
|
| Gama |
Resi9 |
| nume produs |
Resi9 MP |
| Tip produs sau componenta |
Cofret |
| Tip dulap |
Carcasa modulara |
| 18 module pe rand |
12 |
| Numar de randuri orizontale |
2 |
| Tip de usa |
Smoked |
| latime |
Exterior 268 mm |
| inaltime |
Exterior:353 mm |
| adancime |
Exterior:102 mm |
Suplimentar
| montare dulap |
Suprafata |
| Numar de pasi de 9mm pe rand |
24 |
| numarul total de module de 18 mm |
24 |
| [In] calibru |
63 A |
| Tip sina |
Şină asimetrică 35 mm |
| descriere placa de montare |
Fara placa de montaj |
| intrare cablu |
1 flanşă pentru canal de cabluri
1 flanşă |
| functie bloc terminal |
Pământ / nul |
| numar blocuri terminale |
1 impamantare (cu şurub) cu 16borne
1 nul (cu şurub) cu 16borne |
| Conexiuni blocuri terminale |
2 x 16 mm² pentru impamantare
2 x 16 mm² pentru nul
6 x 6 mm² pentru impamantare
6 x 6 mm² pentru nul
8 x 10 mm² pentru impamantare
8 x 10 mm² pentru nul |
| material carcasa |
Partea din spate technoplastic
Usa technoplastic
Parte frontala technoplastic |
| adancime interioara |
80 mm |
| Culoare |
Parte frontala:alb (RAL 9003)
Usa:fumurie (RAL 9003) |
| segment de piata |
Rezidential
Cladiri comerciale mici |
Mediu
| standarde |
IEC 61439-1
IEC 61439-3
IEC 60670-1
IEC 60670-24 |
| etichete privind calitatea |
IMQ |
| rezistenta la foc |
Usa:650 °C
Partea din spate:650 °C
Parte frontala:650 °C |
| grad de protectie IP |
IP40 |
| grad de protectie IK |
IK07 |
| temperatura ambientala de functionare |
-25…60 °C |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
10,000 cm |
| Latime prima forma de impachetare |
27,000 cm |
| Lungime prima forma de impachetare |
35,500 cm |
| Greutate prima forma de impachetare |
1,217 kg |
| Unitate de masura pentru a doua forma de impachetare |
S04 |
| Numar unitati in a doua forma de impachetare |
5 |
| Inaltime a doua forma de impachetare |
30,000 cm |
| Latime a doua forma de impachetare |
40,000 cm |
| Lungime a doua forma de impachetare |
60,000 cm |
| Greutate a doua forma de impachetare |
7,007 kg |
| Unitate de masura pentru a treia forma de impachetare |
P12 |
| Numar unitati in a treia forma de impachetare |
80 |
| Inaltime a treia forma de impachetare |
119,000 cm |
| Latime a treia forma de impachetare |
80,000 cm |
| Lungime a treia forma de impachetare |
120,000 cm |
| Greutate a treia forma de impachetare |
124,112 kg |
|
Recenzii
Nu există recenzii până acum.
