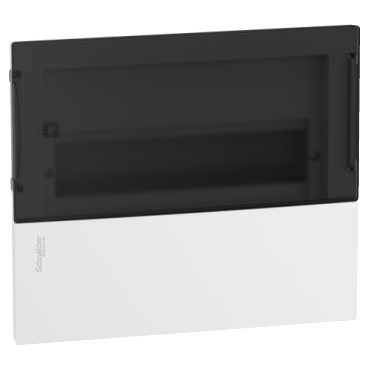

Content |
Gama |
Resi9 |
nume produs |
Resi9 MP |
Tip produs sau componenta |
Cofret |
Tip dulap |
Carcasa modulara |
18 module pe rand |
12 |
Numar de randuri orizontale |
1 |
Tip de usa |
Smoked |
latime |
Perete 270 mm
Exterior 294 mm |
inaltime |
Perete:228 mm
Exterior:252 mm |
adancime |
Exterior:18 mm
Perete:80 mm
Total:98 mm |
Suplimentar
montare dulap |
Incastrat |
Numar de pasi de 9mm pe rand |
24 |
numarul total de module de 18 mm |
12 |
[In] calibru |
63 A |
Tip sina |
Şină asimetrică 35 mm |
descriere placa de montare |
Fara placa de montaj |
intrare cablu |
Găuri preformate |
functie bloc terminal |
Pământ / nul |
numar blocuri terminale |
1 impamantare (cu şurub) cu 8borne
1 nul (cu şurub) cu 8borne |
Conexiuni blocuri terminale |
1 x 16 mm² pentru impamantare
1 x 16 mm² pentru nul
3 x 6 mm² pentru impamantare
3 x 6 mm² pentru nul
4 x 10 mm² pentru impamantare
4 x 10 mm² pentru nul |
material carcasa |
Partea din spate technoplastic
Usa technoplastic
Parte frontala technoplastic |
adancime interioara |
76 mm |
Culoare |
Parte frontala:alb (RAL 9003)
Usa:fumurie (RAL 9003) |
segment de piata |
Cladiri comerciale mici
Rezidential |
Mediu
standarde |
IEC 61439-1
IEC 61439-3
IEC 60670-1
IEC 60670-24 |
etichete privind calitatea |
IMQ |
rezistenta la foc |
Usa:650 °C
Partea din spate:650 °C
Parte frontala:650 °C |
grad de protectie IP |
IP40 |
grad de protectie IK |
IK07 |
temperatura ambientala de functionare |
-25…60 °C |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
8,800 cm |
Latime prima forma de impachetare |
25,200 cm |
Lungime prima forma de impachetare |
29,400 cm |
Greutate prima forma de impachetare |
874,000 g |
Unitate de masura pentru a doua forma de impachetare |
BB1 |
Numar unitati in a doua forma de impachetare |
8 |
Inaltime a doua forma de impachetare |
53,000 cm |
Latime a doua forma de impachetare |
30,700 cm |
Lungime a doua forma de impachetare |
40,000 cm |
Greutate a doua forma de impachetare |
8,000 kg |
Unitate de masura pentru a treia forma de impachetare |
P12 |
Numar unitati in a treia forma de impachetare |
128 |
Inaltime a treia forma de impachetare |
120,000 cm |
Latime a treia forma de impachetare |
80,000 cm |
Lungime a treia forma de impachetare |
120,000 cm |
Greutate a treia forma de impachetare |
140,000 kg |
|

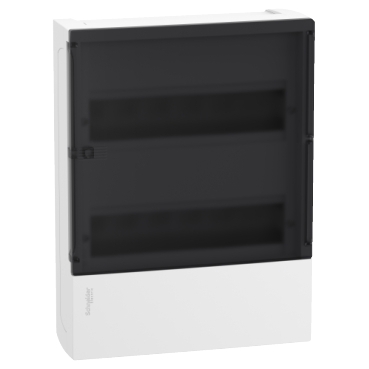

Gama |
Resi9 |
nume produs |
Resi9 MP |
Tip produs sau componenta |
Cofret |
Tip dulap |
Carcasa modulara |
18 module pe rand |
12 |
Numar de randuri orizontale |
2 |
Tip de usa |
Simplu |
latime |
Exterior 268 mm |
inaltime |
Exterior:353 mm |
adancime |
Exterior:102 mm |
Suplimentar
montare dulap |
Suprafata |
Numar de pasi de 9mm pe rand |
24 |
numarul total de module de 18 mm |
24 |
[In] calibru |
63 A |
Tip sina |
Şină asimetrică 35 mm |
descriere placa de montare |
Fara placa de montaj |
intrare cablu |
1 flanşă pentru canal de cabluri
1 flanşă |
functie bloc terminal |
Pământ / nul |
numar blocuri terminale |
1 impamantare (cu şurub) cu 16borne
1 nul (cu şurub) cu 16borne |
Conexiuni blocuri terminale |
2 x 16 mm² pentru impamantare
2 x 16 mm² pentru nul
6 x 6 mm² pentru impamantare
6 x 6 mm² pentru nul
8 x 10 mm² pentru impamantare
8 x 10 mm² pentru nul |
material carcasa |
Partea din spate technoplastic
Usa technoplastic
Parte frontala technoplastic |
adancime interioara |
80 mm |
Culoare |
Usa:alb (RAL 9003)
Parte frontala:alb (RAL 9003) |
segment de piata |
Cladiri comerciale mici
Rezidential |
Mediu
standarde |
IEC 61439-1
IEC 61439-3
IEC 60670-1
IEC 60670-24 |
etichete privind calitatea |
IMQ |
rezistenta la foc |
Usa:650 °C
Partea din spate:650 °C
Parte frontala:650 °C |
grad de protectie IP |
IP40 |
grad de protectie IK |
IK07 |
temperatura ambientala de functionare |
-25…60 °C |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
10,200 cm |
Latime prima forma de impachetare |
26,800 cm |
Lungime prima forma de impachetare |
35,300 cm |
Greutate prima forma de impachetare |
1,160 kg |
Unitate de masura pentru a doua forma de impachetare |
BB1 |
Numar unitati in a doua forma de impachetare |
5 |
Inaltime a doua forma de impachetare |
52,000 cm |
Latime a doua forma de impachetare |
30,000 cm |
Lungime a doua forma de impachetare |
40,000 cm |
Greutate a doua forma de impachetare |
5,900 kg |
Unitate de masura pentru a treia forma de impachetare |
P12 |
Numar unitati in a treia forma de impachetare |
80 |
Inaltime a treia forma de impachetare |
120,000 cm |
Latime a treia forma de impachetare |
80,000 cm |
Lungime a treia forma de impachetare |
120,000 cm |
Greutate a treia forma de impachetare |
106,400 kg |
|
Gama |
Resi9 |
nume produs |
Resi9 MP |
Tip produs sau componenta |
Cofret |
Tip dulap |
Carcasa modulara |
18 module pe rand |
8 |
Numar de randuri orizontale |
1 |
Tip de usa |
Smoked |
latime |
Exterior 196 mm |
inaltime |
Exterior:198 mm |
adancime |
Exterior:101,5 mm |
Suplimentar
montare dulap |
Suprafata |
Numar de pasi de 9mm pe rand |
16 |
numarul total de module de 18 mm |
8 |
[In] calibru |
63 A |
Tip sina |
Şină asimetrică 35 mm |
descriere placa de montare |
Fara placa de montaj |
intrare cablu |
1 flanşă pentru canal de cabluri
1 flanşă |
functie bloc terminal |
Pământ / nul |
numar blocuri terminale |
1 impamantare (cu şurub) cu 8borne
1 nul (cu şurub) cu 8borne |
Conexiuni blocuri terminale |
1 x 16 mm² pentru impamantare
1 x 16 mm² pentru nul
3 x 6 mm² pentru impamantare
3 x 6 mm² pentru nul
4 x 10 mm² pentru impamantare
4 x 10 mm² pentru nul |
material carcasa |
Partea din spate technoplastic
Usa technoplastic
Parte frontala technoplastic |
adancime interioara |
80 mm |
Culoare |
Parte frontala:alb (RAL 9003)
Usa:fumurie (RAL 9003) |
segment de piata |
Cladiri comerciale mici
Rezidential |
Mediu
standarde |
IEC 61439-1
IEC 61439-3
IEC 60670-1
IEC 60670-24 |
etichete privind calitatea |
IMQ |
rezistenta la foc |
Usa:650 °C
Partea din spate:650 °C
Parte frontala:650 °C |
grad de protectie IP |
IP40 |
grad de protectie IK |
IK07 |
temperatura ambientala de functionare |
-25…60 °C |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
10,400 cm |
Latime prima forma de impachetare |
20,000 cm |
Lungime prima forma de impachetare |
22,900 cm |
Greutate prima forma de impachetare |
689,000 g |
Unitate de masura pentru a doua forma de impachetare |
BB1 |
Numar unitati in a doua forma de impachetare |
10 |
Inaltime a doua forma de impachetare |
36,000 cm |
Latime a doua forma de impachetare |
41,100 cm |
Lungime a doua forma de impachetare |
54,100 cm |
Greutate a doua forma de impachetare |
7,242 kg |
Unitate de masura pentru a treia forma de impachetare |
P12 |
Numar unitati in a treia forma de impachetare |
160 |
Inaltime a treia forma de impachetare |
120,000 cm |
Latime a treia forma de impachetare |
80,000 cm |
Lungime a treia forma de impachetare |
120,000 cm |
Greutate a treia forma de impachetare |
127,872 kg |
|
Gama |
Resi9 |
nume produs |
Resi9 MP |
Tip produs sau componenta |
Cofret |
Tip dulap |
Carcasa modulara |
18 module pe rand |
12 |
Numar de randuri orizontale |
3 |
Tip de usa |
Smoked |
latime |
Exterior 268 mm |
inaltime |
Exterior:478 mm |
adancime |
Exterior:102 mm |
Suplimentar
montare dulap |
Suprafata |
Numar de pasi de 9mm pe rand |
24 |
numarul total de module de 18 mm |
36 |
[In] calibru |
63 A |
Tip sina |
Şină asimetrică 35 mm |
descriere placa de montare |
Fara placa de montaj |
intrare cablu |
1 flanşă
1 flanşă pentru canal de cabluri |
functie bloc terminal |
Pământ / nul |
numar blocuri terminale |
1 impamantare (cu şurub) cu 20borne
1 nul (cu şurub) cu 20borne |
Conexiuni blocuri terminale |
2 x 16 mm² pentru impamantare
2 x 16 mm² pentru nul
9 x 10 mm² pentru impamantare
9 x 10 mm² pentru nul
9 x 6 mm² pentru impamantare
9 x 6 mm² pentru nul |
material carcasa |
Partea din spate technoplastic
Usa technoplastic
Parte frontala technoplastic |
adancime interioara |
80 mm |
Culoare |
Parte frontala:alb (RAL 9003)
Usa:fumurie (RAL 9003) |
segment de piata |
Cladiri comerciale mici
Rezidential |
Mediu
standarde |
IEC 61439-1
IEC 61439-3
IEC 60670-1
IEC 60670-24 |
etichete privind calitatea |
IMQ |
rezistenta la foc |
Usa:650 °C
Partea din spate:650 °C
Parte frontala:650 °C |
grad de protectie IP |
IP40 |
grad de protectie IK |
IK07 |
temperatura ambientala de functionare |
-25…60 °C |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
10,000 cm |
Latime prima forma de impachetare |
26,600 cm |
Lungime prima forma de impachetare |
47,700 cm |
Greutate prima forma de impachetare |
1,598 kg |
Unitate de masura pentru a doua forma de impachetare |
CAR |
Numar unitati in a doua forma de impachetare |
4 |
Inaltime a doua forma de impachetare |
53,000 cm |
Latime a doua forma de impachetare |
30,500 cm |
Lungime a doua forma de impachetare |
40,500 cm |
Greutate a doua forma de impachetare |
7,000 kg |
Unitate de masura pentru a treia forma de impachetare |
P12 |
Numar unitati in a treia forma de impachetare |
64 |
Inaltime a treia forma de impachetare |
120,000 cm |
Latime a treia forma de impachetare |
80,000 cm |
Lungime a treia forma de impachetare |
120,000 cm |
Greutate a treia forma de impachetare |
124,000 kg |
| Caracteristici
PARAMETRU |
VALOARE |
Adâncime |
99 |
Cu placă de montare |
NU |
Modelul capacului |
Închis |
Tipul capacului |
Ușă |
Material carcasă |
Plastic |
Grad de protecție (IP) |
IP40 |
Cu lacăt |
NU |
Număr de rânduri |
1 |
Extensie posibilă |
NU |
Culoare |
Alb |
Distanța dintre echipamentele modulare |
8 |
Lățime |
213 |
Adâncime montare |
70 |
Număr RAL |
9003 |
Metodă de montare |
Montaj încastrat |
Capac/ușă transparentă |
DA |
Șină DIN |
DA |
Înălțime |
227 |
Versiune EMC |
NU |
| Caracteristici
PARAMETRU |
VALOARE |
Înălțime |
482 |
Versiune EMC |
NU |
Adâncime |
112 |
Cu placă de montare |
NU |
Modelul capacului |
Închis |
Grad de protecție (IP) |
IP40 |
Cu lacăt |
NU |
Tipul capacului |
Ușă |
Material carcasă |
Plastic |
Culoare |
Alb |
Număr de rânduri |
3 |
Extensie posibilă |
NU |
Lățime |
287 |
Adâncime montare |
0 |
Număr RAL |
9003 |
Distanța dintre echipamentele modulare |
12 |
Capac/ușă transparentă |
DA |
Șină DIN |
DA |
Metodă de montare |
Montaj aparent |
|
Recenzii
Nu există recenzii până acum.
