| Content | Principal
gama de produse

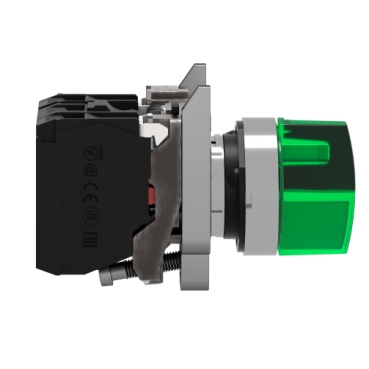

Harmony XB4
Tip produs sau componenta
Illuminated selector switch
nume scurt al dispozitivului
XB4
material rama
Metal cromat
material inel de fixare
Zamak
tip cap
Standard
diametrul de montaj
22 mm
cantitate indivizibila de vanzare
1
forma a capului unitatii de semnalizare
Rotund
tip de operator
Fără revenire
profil utilizator
Verde mâner standard
informatii de pozitie operator
3 poziţii +/- 45°
tip si compozitie contacte
1 NO + 1 NC
operare contacte
Decuplare lenta
conexiuni - borne
Borne cu surub, <= 2 x 1.5 mm² cu pini conformitate cu IEC 60947-1
Borne cu surub, >= 1 x 0.22 mm² fara terminale de cablu conformitate cu IEC 60947-1
sursa de lumina
Universal LED
baza bec
LED integral
[Us] tensiune de alimentare nominala
230...240 V c.a. la 50/60 Hz |

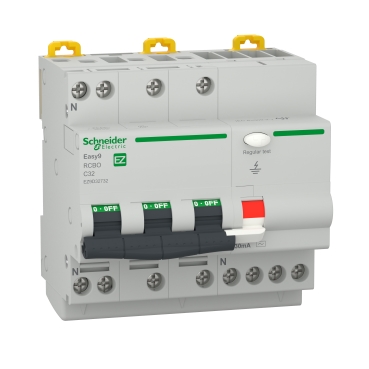

| Gama |
Easy9 |
| Tip produs sau componenta |
Residual current breaker with overcurrent protection (RCBO) |
| Poli |
3P + N |
| pozitie neutrului |
Stanga |
| numarul polilor protejati |
3 |
| [In] curent nominal |
10 A |
| Tip retea electrica |
C.a. |
| tehnologie unitate de declansare |
Termo-magnetic |
| cod pentru curba |
C |
| sensibilitatea legaturii la pamant |
30 mA |
| temporizare protectie pentru scurgeri la pamant |
Instantaneu |
| clasa de protectie pentru scurgeri la pamant |
Type AC |
| capacitate de rupere |
4500 A |
Suplimentare
| domeniu de utilizare al dispozitivului |
Protectie |
| locatia dispozitivului in sistem |
Iesire |
| frecventa retea electrica |
50 Hz |
| [Ue] tensiunea de functionare |
400 V c.a. 50 Hz |
| limita de declansare magnetica |
5...10 x In |
| capacitate nominala de rupere si realizare |
4500 A |
| [Uimp] tensiune nominala de tinere la impuls |
4 kV |
| indicator de pozitie contact |
Da |
| tip de control |
Comutare |
| suport de montare |
Sina DIN |
| mod de montare |
Clipsabil |
| Numar de pasi de 9mm pe rand |
10 |
| inaltime |
91 mm |
| latime |
90 mm |
| adancime |
72,5 mm |
| durabilitate mecanica |
10000 cic |
| durabilitate electrica |
4000 cic |
| conexiuni - borne |
Terminal tip tunel (sus sau jos) 1…16 mm² rigid
Terminal tip tunel (sus sau jos) 1…16 mm² flexibil |
| cuplu de strangere |
2 N.m sus sau jos |
| protectie de scurgere la pamant |
Inglobat |
Mediu
| Standarde |
SR EN 61009-1 |
| grad de protectie IP |
IP20
IP40 (carcasa modulara) |
| tropicalizare |
2 conformitate cu IEC 60068-2-30 |
| umiditate relativa |
95 % la 55 °C |
| temperatura ambientala de functionare |
-5…60 °C |
| temperatura de depozitare |
-40…85 °C |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
8,5 cm |
| Latime prima forma de impachetare |
11,5 cm |
| Lungime prima forma de impachetare |
12,5 cm |
| Greutate prima forma de impachetare |
549 g |
| Unitate de masura pentru a doua forma de impachetare |
S03 |
| Numar unitati in a doua forma de impachetare |
16 |
| Inaltime a doua forma de impachetare |
30 cm |
| Latime a doua forma de impachetare |
30 cm |
| Lungime a doua forma de impachetare |
40 cm |
| Greutate a doua forma de impachetare |
9,217 kg |
| Unitate de masura pentru a treia forma de impachetare |
P12 |
| Numar unitati in a treia forma de impachetare |
128 |
| Inaltime a treia forma de impachetare |
45 cm |
| Latime a treia forma de impachetare |
80 cm |
| Lungime a treia forma de impachetare |
120 cm |
| Greutate a treia forma de impachetare |
85,736 kg |
Garanție contractuala
| Garantie |
18 luni |
|

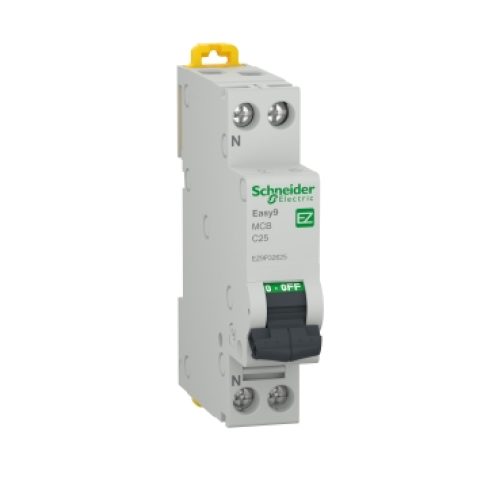

| Gama |
Easy9 |
| domeniu de utilizare al dispozitivului |
Protectie |
| Tip produs sau componenta |
Miniature circuit-breaker |
| Poli |
1P + N |
| numarul polilor protejati |
1 |
| [In] curent nominal |
32 A |
| Tip retea electrica |
C.a. |
| tehnologie unitate de declansare |
Termo-magnetic |
| cod pentru curba |
C |
| capacitate de rupere |
4500 A Icn la 230 V c.a. 50 Hz conformitate cu SR EN 60898-1 |
| adecvare pentru izolatie |
Da conformitate cu SR EN 60898-1 |
Suplimentare
| frecventa retea electrica |
50 Hz |
| [Ue] tensiune nominala de functionare |
230 V c.a. 50 Hz |
| limita de declansare magnetica |
5...10 x In |
| clasa de limitare |
3 |
| [Ui] tensiune nominala de izolatie |
440 V |
| [Uimp] tensiune nominala de tinere la impuls |
4 kV |
| indicator de pozitie contact |
Da |
| tip de control |
Comutare |
| semnalizare locala |
Fara |
| mod de montare |
Clipsabil |
| suport de montare |
Sina DIN |
| Numar de pasi de 9mm pe rand |
2 |
| inaltime |
81 mm |
| latime |
18 mm |
| adancime |
78 mm |
| durabilitate mecanica |
10000 cic |
| durabilitate electrica |
4000 cic |
| conexiuni - borne |
Terminal tip tunel (sus sau jos) 1…16 mm² rigid
Terminal tip tunel (sus sau jos) 1…16 mm² flexibil |
| cuplu de strangere |
2 N.m sus sau jos |
| protectie de scurgere la pamant |
Fara |
Mediu
| Standarde |
SR EN 60898-1 |
| grad de protectie IP |
IP20
IP40 (carcasa modulara) |
| grad de poluare |
2 |
| categorie de supratensiune |
III |
| tropicalizare |
2 conformitate cu IEC 60068-2-30 |
| umiditate relativa |
95 % la 55 °C |
| temperatura ambientala de functionare |
-25…60 °C |
| temperatura de depozitare |
-40…85 °C |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
2 cm |
| Latime prima forma de impachetare |
7,5 cm |
| Lungime prima forma de impachetare |
8,5 cm |
| Greutate prima forma de impachetare |
119 g |
| Unitate de masura pentru a doua forma de impachetare |
BB1 |
| Numar unitati in a doua forma de impachetare |
12 |
| Inaltime a doua forma de impachetare |
7,5 cm |
| Latime a doua forma de impachetare |
9 cm |
| Lungime a doua forma de impachetare |
22,5 cm |
| Greutate a doua forma de impachetare |
1,478 kg |
| Unitate de masura pentru a treia forma de impachetare |
S03 |
| Numar unitati in a treia forma de impachetare |
144 |
| Inaltime a treia forma de impachetare |
30 cm |
| Latime a treia forma de impachetare |
30 cm |
| Lungime a treia forma de impachetare |
40 cm |
| Greutate a treia forma de impachetare |
18,147 kg |
Garanție contractuala
| Garantie |
18 luni |
|
| gama |
Acti 9 |
| gama de produse |
Acti9 iEM3000 |
| nume scurt al dispozitivului |
IEM3350 |
| tip produs sau componenta |
Contor de energie |
Suplimentare
| descriere poli |
3P + N
3P
1P + N |
| tip de masurare |
Energie activa
Curent
Tensiune
Putere activa |
| domeniu de utilizare al dispozitivului |
Partial meter
Sub billing |
| clasa de precizie |
Clasa 1 energie activa conformitate cu IEC 62053-21
Clasa 1 energie activa conformitate cu IEC 61557-12
Clasa B energie activa conformitate cu EN 50470-3 |
| input type |
Intrare directa |
| [In] curent nominal |
125 A |
| tensiune nominala |
100…277 V
173…480 V |
| frecventa retea electrica |
50 Hz
60 Hz |
| tip tehnologie |
Electronic |
| tip afisaj |
Ecran LCD |
| rata de esantionare |
32 samples/cycle |
| curentul de masura |
0…125 A |
| valoarea maxima masurata |
99999999.9 kWh |
| protocol port de comunicare |
Modbus RTU la 9.6, 19.2 and 38.4 kbauds par/impar sau lipsa, izolatie 4000 V |
| suport pentru port de comunicatie |
Bornă cu șurub RS485 |
| semnalizare locala |
Verde indicator luminos alimentat
Galben intermitent LED accuracy checking
Galben indicator luminos communications are active on the Modbus port (Modbus) |
| numar de intrari |
0 |
| numar de iesiri |
0 |
| mod de montare |
Clipsabil |
| suport de montare |
Sina DIN |
| conexiuni - borne |
Borne cu surub 50 mm² cablu(ri) |
| categorie de supratensiune |
III |
| standarde |
BS EN 61557-12
IEC 61557-12
EN 61557-12
BS EN 61326-1
IEC 61326-1
EN 61326-1
BS EN 62052-11
IEC 62052-11
EN 62052-11
BS EN 62053-21
IEC 62053-21
EN 62053-21
BS EN 62052-31
IEC 62052-31
EN 62052-31
BS EN 61010-1
EN 61010-1
IEC 61010-1
UNE 20315
BS EN 61010-2-30
IEC 61010-2-30
EN 61010-2-30
UL 61010-2-30
ANSI C12.16 |
| certificari produs |
UE conformitate cu IEC 61010-1 (siguranta)
UE conformitate cu EN 61557-12 (power monitor)
UE conformitate cu EN/IEC 61326-1 (EMC Directiva de compatibilitate electromagnetica)
UKCA conformitate cu BS EN 61010-1 (siguranta)
UKCA conformitate cu BS EN 61557-12 (power monitor)
UKCA conformitate cu BS EN 61326-1 (EMC Directiva de compatibilitate electromagnetica)
CULus conformitate cu UNE 20315 (siguranta)
CULus conformitate cu EN 61010-1 (siguranta)
EAC (sub-meter)
RCM conformitate cu NMI M 6-1
KZ
NMI conformitate cu NMI M 6-1 |
Mediu
| grad de protectie IP |
Panou frontal:IP40 conformitate cu SR EN 60529
Corpul dispozitivului:IP20 conformitate cu SR EN 60529 |
| grad de poluare |
2 |
| umiditate relativa |
5…95 % la 50 °C |
| temperatura ambientala de utilizare |
-25…60 °C - IEC |
| temperatura de depozitare |
-40…85 °C |
| altitudine de functionare |
< 2000 m |
| culoare |
Alb |
| pasi de 9 mm |
14 |
| latime |
126 mm |
| inaltime |
103,2 mm |
| adancime |
69,3 mm |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
8,5 cm |
| Latime prima forma de impachetare |
11 cm |
| Lungime prima forma de impachetare |
13 cm |
| Greutate prima forma de impachetare |
590 g |
| Unitate de masura pentru a doua forma de impachetare |
S03 |
| Numar unitati in a doua forma de impachetare |
16 |
| Inaltime a doua forma de impachetare |
30 cm |
| Latime a doua forma de impachetare |
30 cm |
| Lungime a doua forma de impachetare |
40 cm |
| Greutate a doua forma de impachetare |
11356 g |
| Unitate de masura pentru a treia forma de impachetare |
P12 |
| Numar unitati in a treia forma de impachetare |
384 |
| Inaltime a treia forma de impachetare |
80 cm |
| Latime a treia forma de impachetare |
120 cm |
| Lungime a treia forma de impachetare |
110 cm |
| Greutate a treia forma de impachetare |
281544 g |
| TABLOU ELECTRIC 12 SIGURANTE APLICABIL NOARK PNS 12T – 101498 – este destinat in principal pentru aplicatii casnice. Modelul se potriveste pentru o montare aparenta. Livrarea include usa de inchidere, sina DIN, terminale N + PE, obturatoare pentru a acoperii statiile goale, materiale de montaj.
| PARAMETRU |
VALOARE |
| Număr de rânduri |
1 |
| Distanța dintre echipamentele modulare |
12 |
| Material carcasă |
Plastic |
| Adâncime montare |
0 |
| Cu placă de montare |
NU |
| Extensie posibilă |
NU |
| Culoare |
Alb |
| Metodă de montare |
Montaj aparent |
| Înălțime |
236 |
| Tipul capacului |
Ușă |
| Modelul capacului |
Închis |
| Grad de protecție (IP) |
IP40 |
| Cu lacăt |
NU |
| Capac/ușă transparentă |
DA |
| Lățime |
287 |
| Adâncime |
112 |
| Șină DIN |
DA |
| Număr RAL |
|
| Versiune EMC |
NU |
|
| Gama de produse |
Easy9 |
| tip produs sau componenta |
Bobină de supratensiune |
| nume scurt al dispozitivului |
MSU |
| tensiune circuit de comanda |
230 V c.a. 50 Hz |
| tip de control |
Comutare |
| pasi de 9 mm |
2 |
Suplimentare
| compatibilitate gama |
Easy9 miniature circuit-breaker
Easy9 residual current breaker with overcurrent protection (RCBO) |
| [Ui] tensiune nominala de izolatie |
400 V |
| [Uimp] tensiune nominala de tinere la impuls |
4 kV |
| puterea consumata la mentinere in VA |
0,046 VA |
| varf de putere in VA |
128 VA |
| mod de montare |
Clipsabil |
| suport de montare |
Sina DIN |
| inaltime |
81 mm |
| latime |
18 mm |
| adancime |
68 mm |
| greutate produs |
66 g |
| culoare |
Gri (RAL 7035) |
| durabilitate mecanica |
20000 cic |
| durabilitate electrica |
10000 cic |
| conexiuni - borne |
Borna cu clema cu surub (partea inferioara)1,5…2,5 mm² - rigid
Borna cu clema cu surub (partea inferioara)1,5 mm² - flexibil |
| lungimea de dezizolare a cablului |
9 mm |
| cuplu de strangere |
1 N.m |
Mediu
| standarde |
EN 50550 |
| etichete privind calitatea |
CE
CMIM |
| grad de protectie IP |
IP20
IP40 |
| grad de protectie IK |
IK05 |
| grad de poluare |
3 |
| categorie de supratensiune |
III |
| umiditate relativa |
95 % la 55 °C |
| temperatura ambientala de functionare |
-35…70 °C |
| temperatura de depozitare |
-40…85 °C |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
2,9 cm |
| Latime prima forma de impachetare |
7,95 cm |
| Lungime prima forma de impachetare |
9,23 cm |
| Greutate prima forma de impachetare |
72,987 g |
| Unitate de masura pentru a doua forma de impachetare |
BB1 |
| Numar unitati in a doua forma de impachetare |
8 |
| Inaltime a doua forma de impachetare |
9 cm |
| Latime a doua forma de impachetare |
10 cm |
| Lungime a doua forma de impachetare |
27,8 cm |
| Greutate a doua forma de impachetare |
641,3 g |
| Unitate de masura pentru a treia forma de impachetare |
S03 |
| Numar unitati in a treia forma de impachetare |
72 |
| Inaltime a treia forma de impachetare |
30 cm |
| Latime a treia forma de impachetare |
30 cm |
| Lungime a treia forma de impachetare |
40 cm |
| Greutate a treia forma de impachetare |
6,213 kg |
|
Recenzii
Nu există recenzii până acum.
