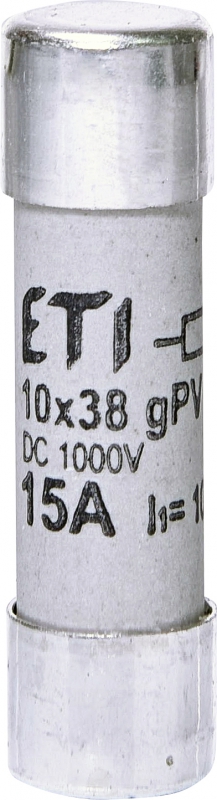

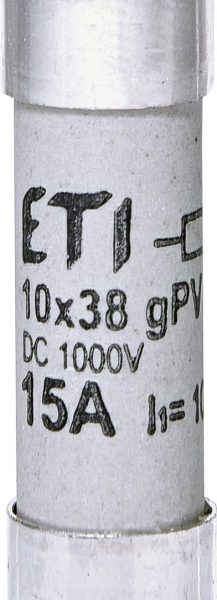

Siguranta cilindrica, CH10X38, gPV, 15A/1000V, DC UL, 002625112, ETI

In Stoc

9,73 lei

In Stoc
Add to Wishlist
Add to Wishlist

Ți-a plăcut acest produs? Adaugă acum la favorite și urmărește produsul.

Add to Wishlist
Add to Wishlist
Ai o intrebare? Întrebați un specialist

+40 724 308 308 Apelează acum gratuit

Prețuri mici

Garanție de potrivire a prețurilor

Montare garantată.

Întotdeauna partea corectă

Experți interni.

Ne cunoaștem produsele

Retururi ușoare.

Rapid și fără probleme

Categorii: ,
Tags:

Descriere

Specificatii

Cod ETI:
002625112
Descriere:
CH10x38 gPV 15A 1000V UL
Denumire clasă:
Siguranță
Tip:
CH
Mărime:
CH10
Curent nominal (A):
15
Tensiune nominală DC (V):
1000
Caracteristici:
gPV
L/R (ms):
2
Capacitatea de rupere DC (kA):
10
Aplicație:
Pentru protecția modulelor fotovoltaice
Dimensiuni:
10×38
Disiparea puterii (0,7xIn) (W):
1
Putere disipată (W):
2,2
Operare Joule integrală (A2s):
145
Curentul de pre-arc (A2s):
49
Standarde:
IEC 60269-6, UL 2579, UL 248-1
Certificat UL:
E347771

Brand

ETI

Recenzii

Nu există recenzii până acum.

Fii primul care adaugi o recenzie la „Siguranta cilindrica, CH10X38, gPV, 15A/1000V, DC UL, 002625112, ETI”

Adresa ta de email nu va fi publicată. Câmpurile obligatorii sunt marcate cu *

Quick Comparison

SettingsSiguranta cilindrica, CH10X38, gPV, 15A/1000V, DC UL, 002625112, ETI removeTransformator De Curent Tropicalizat Montaj Din 600 5 Pentru Bare Colectoare 10X removeIntrerupator automat diferential RCBO Easy9 1P+N 10A/10mA tip AC Schneider EZ9D62610 removeSuport siguranta fuzibila curent continuu Noark Ex9FP 1P 30A removeEasy9 Intreruptor automat 1P+N 4500 C 16A removeDescarcator supratensiune curent continuu Ex9UEP 20 3P 1000V Noark remove
SKUMETSECT5MC060EZ9D62610101766EZ9P32616110177
Rating
Price9,73 lei305,71 lei171,90 lei16,48 lei25,32 lei221,16 lei
Stock
In Stoc
In Stoc
In Stoc
In Stoc
In Stoc
In Stoc
AvailabilityIn StocIn StocIn StocIn StocIn StocIn Stoc
Add to cart

Adaugă în coș

Adaugă în coș

Adaugă în coș

Adaugă în coș

Adaugă în coș

Adaugă în coș

Descriptionhttps://www.se.com/ro/ro/product/EZ9D62610/easy9-rcbo-1p+n-4500-ac-10ma-c-10a/
Content

Specificatii

Cod ETI:
002625112
Descriere:
CH10x38 gPV 15A 1000V UL
Denumire clasă:
Siguranță
Tip:
CH
Mărime:
CH10
Curent nominal (A):
15
Tensiune nominală DC (V):
1000
Caracteristici:
gPV
L/R (ms):
2
Capacitatea de rupere DC (kA):
10
Aplicație:
Pentru protecția modulelor fotovoltaice
Dimensiuni:
10x38
Disiparea puterii (0,7xIn) (W):
1
Putere disipată (W):
2,2
Operare Joule integrală (A2s):
145
Curentul de pre-arc (A2s):
49
Standarde:
IEC 60269-6, UL 2579, UL 248-1
Certificat UL:
E347771
gama PowerLogic
nume produs CT
tip produs sau componenta Transformator de curent
curent secundar 5 A
clasa de precizie Clasa 0.5 la 12 VA Clasa 1 la 15 VA
[In] curent nominal 600 A
Suplimentare
tip transformator de curent Pe picioare izolante pentru bara colectoare si cablu
raport transformator de curent 600/5
[Ith] curent termic conventional in aer liber 36 kA
curent de rezistenta dinamic 2.5 Ith
factor de siguranta maxim 5
[Ue] tensiune nominala < 720 V c.a. 50/60 Hz
[Ui] tensiunea nominala de izolatie 3 kV
mod de montare Cu suruburi Clipsabil Surub de blocare izolat
suport de montare Sina DIN Placa de montare Bara colectoare
latime Exterior 70 mm Interior 41 mm
înălţime Exterior:95 mm Interior:41 mm
adancime Rama:45 mm Total:65 mm
diametru 32 mm
greutate produs 0,449 kg
[Uimp] tensiune de tinere la impuls 3 kV
clasa de izolatie electrica Clasa B
diametru exterior cablu 32 mm
deschidere a barelor 32.5 x 20.5 25.5 x 25.5 40.5 x 10.5
etansare Without
Mediu
standarde VDE 0414 IEC 61869-2
certificari produs UE EAC
grad de protectie IP IP20
umiditate relativa 0…95 %
temperatura ambientala de functionare -25…60 °C
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 7,500 cm
Latime prima forma de impachetare 9,100 cm
Lungime prima forma de impachetare 12,000 cm
Greutate prima forma de impachetare 450 g
Unitate de masura pentru a doua forma de impachetare S03
Numar unitati in a doua forma de impachetare 25
Inaltime a doua forma de impachetare 30,000 cm
Latime a doua forma de impachetare 30,000 cm
Lungime a doua forma de impachetare 40,000 cm
Greutate a doua forma de impachetare 11,691 kg
Garanție contractuala
Garantie 18 luni
gama Easy9
tip produs sau componenta Residual current breaker with overcurrent protection (RCBO)
Poli 1P + N
pozitie neutrului Stanga
numarul polilor protejati 1
[In] curent nominal 10 A
tip retea electrica C.a.
tehnologie unitate de declansare Termo-magnetic
cod pentru curba C
sensibilitatea legaturii la pamant 10 mA
temporizare protectie pentru scurgeri la pamant Instantaneu
clasa de protectie pentru scurgeri la pamant Type AC
capacitate de rupere 4500 A
Suplimentare
domeniu de utilizare al dispozitivului Protectie
locatia dispozitivului in sistem Iesire
frecventa retea electrica 50 Hz
[Ue] tensiunea de functionare 230 V c.a. 50 Hz
limita de declansare magnetica 5...10 x In
capacitate nominala de rupere si realizare 4500 A
[Uimp] tensiune nominala de tinere la impuls 4 kV
indicator de pozitie contact Da
tip de control Comutare
suport de montare Sina DIN
mod de montare Clipsabil
pasi de 9 mm 4
inaltime 82 mm
latime 36 mm
adancime 70,5 mm
durabilitate mecanica 10000 cic
durabilitate electrica 4000 cic
conexiuni - borne Terminal tip tunel (sus sau jos) 1…16 mm² rigid Terminal tip tunel (sus sau jos) 1…16 mm² flexibil
cuplu de strangere 2 N.m sus sau jos
protectie de scurgere la pamant Inglobat
Mediu
standarde SR EN 61009-1
grad de protectie IP IP20 IP40 (carcasa modulara)
tropicalizare 2 conformitate cu IEC 60068-2-30
umiditate relativa 95 % la 55 °C
temperatura ambientala de functionare -5…60 °C
temperatura de depozitare -40…85 °C
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 4,000 cm
Latime prima forma de impachetare 8,500 cm
Lungime prima forma de impachetare 10,000 cm
Greutate prima forma de impachetare 205,000 g
Unitate de masura pentru a doua forma de impachetare S03
Numar unitati in a doua forma de impachetare 60
Inaltime a doua forma de impachetare 30,000 cm
Latime a doua forma de impachetare 30,000 cm
Lungime a doua forma de impachetare 40,000 cm
Greutate a doua forma de impachetare 12,725 kg
Unitate de masura pentru a treia forma de impachetare P12
Numar unitati in a treia forma de impachetare 480
Inaltime a treia forma de impachetare 45,000 cm
Latime a treia forma de impachetare 80,000 cm
Lungime a treia forma de impachetare 120,000 cm
Greutate a treia forma de impachetare 113,800 kg
Ex9FP 1P 30A este un dispozitiv de protecţie la scurtcirtcuit/suprasarcină cu siguranţă fuzibilă, pentru curent continuu. Este destinat protejării instalaţiilor cu panouri solare. Atenție: Siguranţă fuzibilă se achiziţionează separat, de calibru specific necesităţilor dvs. Caracteristici:
  • Aplicaţie: protecţie cu siguranță fuzibilă pentru instalaţii fotovoltaice
  • Design modular
  • Este prevăzut cu indicator de declanşare
Parametrii electrici:
Conformitate IEC/EN 60947-3
Categorie de utilizare DC-22B (curent continuu, sarcină rezistivă/inductivă)
Tensiune nominală 1000Vcc, suportă impulsuri de 4kV
Curent nominal până la 30A
Curent de rupere: 33kA
Parametrii mecanici:
Lăţime 18 mm (per pol/modul)
Înălţime 83 mm (89 mm cu clemă şină)
Dimensiune ramă 45 mm
Dimensiune siguranţă 10 × 38 mm
Mounting prindere rapidă pe şină DIN de 35mm
Grad de protecţie IP20
Secţiune conductor 2.5 ~ 10 mm²
Temperatură de operare -30 ~ +70°C
Altitudine ≤ 2000 m
Umiditate relativă ≤ 95
Rezistenţă la căldură şi umiditate clasă 2
Grad de poluare 3
Clasă de instalare III
Greutate 70 g per modul
gama Easy9
domeniu de utilizare al dispozitivului Protectie
tip produs sau componenta Miniature circuit-breaker
Poli 1P + N
numarul polilor protejati 1
[In] curent nominal 16 A
tip retea electrica C.a.
tehnologie unitate de declansare Termo-magnetic
cod pentru curba C
capacitate de rupere 4500 A Icn la 230 V c.a. 50 Hz conformitate cu SR EN 60898-1
adecvare pentru izolatie Da conformitate cu SR EN 60898-1
Suplimentare
frecventa retea electrica 50 Hz
[Ue] tensiune nominala de functionare 230 V c.a. 50 Hz
limita de declansare magnetica 5...10 x In
clasa de limitare 3
[Ui] tensiune nominala de izolatie 440 V
[Uimp] tensiune nominala de tinere la impuls 4 kV
indicator de pozitie contact Da
tip de control Comutare
semnalizare locala Fara
mod de montare Clipsabil
suport de montare Sina DIN
pasi de 9 mm 2
inaltime 81 mm
latime 18 mm
adancime 78 mm
durabilitate mecanica 10000 cic
durabilitate electrica 4000 cic
conexiuni - borne Terminal tip tunel (sus sau jos) 1…16 mm² rigid Terminal tip tunel (sus sau jos) 1…16 mm² flexibil
cuplu de strangere 2 N.m sus sau jos
protectie de scurgere la pamant Fara
Mediu
standarde SR EN 60898-1
grad de protectie IP IP20 IP40 (carcasa modulara)
grad de poluare 2
categorie de supratensiune III
tropicalizare 2 conformitate cu IEC 60068-2-30
umiditate relativa 95 % la 55 °C
temperatura ambientala de functionare -25…60 °C
temperatura de depozitare -40…85 °C
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 2 cm
Latime prima forma de impachetare 7,5 cm
Lungime prima forma de impachetare 9 cm
Greutate prima forma de impachetare 111 g
Unitate de masura pentru a doua forma de impachetare BB1
Numar unitati in a doua forma de impachetare 12
Inaltime a doua forma de impachetare 7,5 cm
Latime a doua forma de impachetare 9 cm
Lungime a doua forma de impachetare 22,5 cm
Greutate a doua forma de impachetare 1,385 kg
Unitate de masura pentru a treia forma de impachetare S03
Numar unitati in a treia forma de impachetare 144
Inaltime a treia forma de impachetare 30 cm
Latime a treia forma de impachetare 30 cm
Lungime a treia forma de impachetare 40 cm
Greutate a treia forma de impachetare 17,008 kg
Garanție contractuala
Garantie 18 luni
Secțiunea maxima a conductorului solid (monofilar): 25 Siguranța fuzibila maxima: NU Nivel tensiune de protecție L-N: Secțiunea maxima a conductorului flexibil (multifilar): 25 Semnalizare pe dispozitiv: Optic Configurare sistem: DC Curent nominal de descarcare (8/20): 20 Categorie tip 2: DA Grad de protecție (IP): IP20 Tensiune nominala AC: Semnalizare la scurtcircuit: NU Tensiune continua maxima AC: Marime constructiva: 3 randuri modulare Cu contact de semnalizare la distanța: NU Nivel tensiune de protecție N-PE: Metoda de montare: Șina DIN 35 mm Tip de poli: 3
