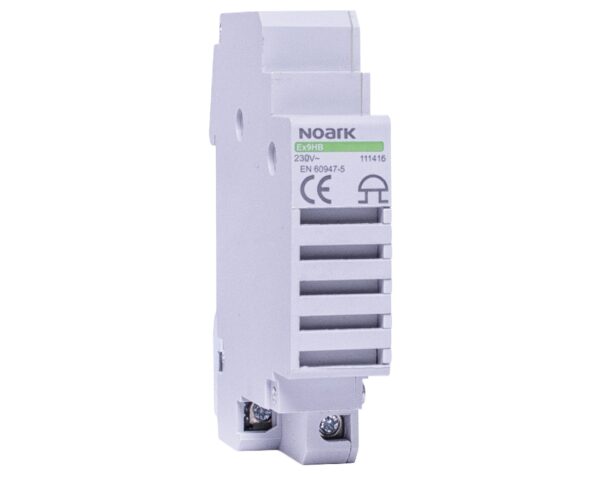

| Content | Caracteristici
| PARAMETRU |
VALOARE |
| Grad de protecție (IP) |
IP20 |
| Intensitate |
75 |
| Material carcasă |
Plastic |
| Tip curent |
AC |
| Tip ton |
Semnal continuu |
| Metodă de montare |
Altele |
| Transformator încorporat |
NU |
| Culoare carcasă |
Gri |
| Tensiunea nominală |
230 |
|
| gama |
Acti 9 |
| gama de produse |
Acti9 iEM3000 |
| nume scurt al dispozitivului |
IEM3150 |
| tip produs sau componenta |
Contor de energie |
Suplimentare
| descriere poli |
3P
3P + N
1P + N |
| tip de masurare |
Energie activa
Curent
Tensiune
Putere activa |
| domeniu de utilizare al dispozitivului |
Partial meter
Sub billing |
| clasa de precizie |
Clasa 1 energie activa conformitate cu IEC 62053-21
Clasa 1 energie activa conformitate cu IEC 61557-12
Clasa B energie activa conformitate cu EN 50470-3 |
| input type |
Intrare directa |
| [In] curent nominal |
63 A |
| tensiune nominala |
100…277 V
173…480 V |
| frecventa retea electrica |
50 Hz
60 Hz |
| tip tehnologie |
Electronic |
| tip afisaj |
Ecran LCD |
| rata de esantionare |
32 samples/cycle |
| curentul de masura |
0…63 A |
| valoarea maxima masurata |
99999999.9 kWh |
| protocol port de comunicare |
Modbus RTU la 9.6, 19.2 and 38.4 kbauds par/impar sau lipsa, izolatie 4000 V |
| suport pentru port de comunicatie |
Bornă cu șurub RS485 |
| semnalizare locala |
Verde indicator luminos alimentat
Galben intermitent LED accuracy checking
Galben indicator luminos communications are active on the Modbus port (Modbus) |
| numar de intrari |
0 |
| numar de iesiri |
0 |
| mod de montare |
Clipsabil |
| suport de montare |
Sina DIN |
| conexiuni - borne |
Borne cu surub 16 mm² cablu(ri) |
| categorie de supratensiune |
III |
| standarde |
BS EN 61557-12
IEC 61557-12
EN 61557-12
BS EN 61326-1
IEC 61326-1
EN 61326-1
BS EN 62052-11
IEC 62052-11
EN 62052-11
BS EN 62053-21
IEC 62053-21
EN 62053-21
BS EN 62052-31
IEC 62052-31
EN 62052-31
BS EN 61010-1
EN 61010-1
IEC 61010-1
UNE 20315
BS EN 61010-2-30
IEC 61010-2-30
EN 61010-2-30
UL 61010-2-30
ANSI C12.16 |
| certificari produs |
UE conformitate cu IEC 61010-1 (siguranta)
UE conformitate cu EN 61557-12 (power monitor)
UE conformitate cu EN/IEC 61326-1 (EMC Directiva de compatibilitate electromagnetica)
UKCA conformitate cu BS EN 61010-1 (siguranta)
UKCA conformitate cu BS EN 61557-12 (power monitor)
UKCA conformitate cu BS EN 61326-1 (EMC Directiva de compatibilitate electromagnetica)
CULus conformitate cu UNE 20315 (siguranta)
CULus conformitate cu EN 61010-1 (siguranta)
EAC (sub-meter)
RCM conformitate cu NMI M 6-1
KZ
NMI conformitate cu NMI M 6-1 |
Mediu
| grad de protectie IP |
Panou frontal:IP40 conformitate cu SR EN 60529
Corpul dispozitivului:IP20 conformitate cu SR EN 60529 |
| grad de poluare |
2 |
| umiditate relativa |
5…95 % la 50 °C |
| temperatura ambientala de utilizare |
-25…60 °C - IEC |
| temperatura de depozitare |
-40…85 °C |
| altitudine de functionare |
< 2000 m |
| culoare |
Alb |
| pasi de 9 mm |
10 |
| latime |
90 mm |
| inaltime |
95 mm |
| adancime |
69 mm |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
8,0 cm |
| Latime prima forma de impachetare |
9,5 cm |
| Lungime prima forma de impachetare |
10,5 cm |
| Greutate prima forma de impachetare |
437,0 g |
| Unitate de masura pentru a doua forma de impachetare |
S03 |
| Numar unitati in a doua forma de impachetare |
30 |
| Inaltime a doua forma de impachetare |
30,0 cm |
| Latime a doua forma de impachetare |
30,0 cm |
| Lungime a doua forma de impachetare |
40,0 cm |
| Greutate a doua forma de impachetare |
13,586 kg |
| Unitate de masura pentru a treia forma de impachetare |
P12 |
| Numar unitati in a treia forma de impachetare |
720 |
| Inaltime a treia forma de impachetare |
80,0 cm |
| Latime a treia forma de impachetare |
120,0 cm |
| Lungime a treia forma de impachetare |
110,0 cm |
| Greutate a treia forma de impachetare |
335,064 kg |
Garanție contractuala
| Garantie |
18 months |
|
| Gama de produse |
Easy9 |
| tip produs sau componenta |
Bobină de supratensiune |
| nume scurt al dispozitivului |
MSU |
| tensiune circuit de comanda |
230 V c.a. 50 Hz |
| tip de control |
Comutare |
| pasi de 9 mm |
2 |
Suplimentare
| compatibilitate gama |
Easy9 miniature circuit-breaker
Easy9 residual current breaker with overcurrent protection (RCBO) |
| [Ui] tensiune nominala de izolatie |
400 V |
| [Uimp] tensiune nominala de tinere la impuls |
4 kV |
| puterea consumata la mentinere in VA |
0,046 VA |
| varf de putere in VA |
128 VA |
| mod de montare |
Clipsabil |
| suport de montare |
Sina DIN |
| inaltime |
81 mm |
| latime |
18 mm |
| adancime |
68 mm |
| greutate produs |
66 g |
| culoare |
Gri (RAL 7035) |
| durabilitate mecanica |
20000 cic |
| durabilitate electrica |
10000 cic |
| conexiuni - borne |
Borna cu clema cu surub (partea inferioara)1,5…2,5 mm² - rigid
Borna cu clema cu surub (partea inferioara)1,5 mm² - flexibil |
| lungimea de dezizolare a cablului |
9 mm |
| cuplu de strangere |
1 N.m |
Mediu
| standarde |
EN 50550 |
| etichete privind calitatea |
CE
CMIM |
| grad de protectie IP |
IP20
IP40 |
| grad de protectie IK |
IK05 |
| grad de poluare |
3 |
| categorie de supratensiune |
III |
| umiditate relativa |
95 % la 55 °C |
| temperatura ambientala de functionare |
-35…70 °C |
| temperatura de depozitare |
-40…85 °C |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
2,9 cm |
| Latime prima forma de impachetare |
7,95 cm |
| Lungime prima forma de impachetare |
9,23 cm |
| Greutate prima forma de impachetare |
72,987 g |
| Unitate de masura pentru a doua forma de impachetare |
BB1 |
| Numar unitati in a doua forma de impachetare |
8 |
| Inaltime a doua forma de impachetare |
9 cm |
| Latime a doua forma de impachetare |
10 cm |
| Lungime a doua forma de impachetare |
27,8 cm |
| Greutate a doua forma de impachetare |
641,3 g |
| Unitate de masura pentru a treia forma de impachetare |
S03 |
| Numar unitati in a treia forma de impachetare |
72 |
| Inaltime a treia forma de impachetare |
30 cm |
| Latime a treia forma de impachetare |
30 cm |
| Lungime a treia forma de impachetare |
40 cm |
| Greutate a treia forma de impachetare |
6,213 kg |
|
| gama |
PowerLogic |
| nume produs |
CT |
| tip produs sau componenta |
Transformator de curent |
| curent secundar |
5 A |
| clasa de precizie |
Clasa 0.5 la 12 VA
Clasa 1 la 15 VA |
| [In] curent nominal |
600 A |
Suplimentare
| tip transformator de curent |
Pe picioare izolante pentru bara colectoare si cablu |
| raport transformator de curent |
600/5 |
| [Ith] curent termic conventional in aer liber |
36 kA |
| curent de rezistenta dinamic |
2.5 Ith |
| factor de siguranta maxim |
5 |
| [Ue] tensiune nominala |
< 720 V c.a. 50/60 Hz |
| [Ui] tensiunea nominala de izolatie |
3 kV |
| mod de montare |
Cu suruburi
Clipsabil
Surub de blocare izolat |
| suport de montare |
Sina DIN
Placa de montare
Bara colectoare |
| latime |
Exterior 70 mm
Interior 41 mm |
| înălţime |
Exterior:95 mm
Interior:41 mm |
| adancime |
Rama:45 mm
Total:65 mm |
| diametru |
32 mm |
| greutate produs |
0,449 kg |
| [Uimp] tensiune de tinere la impuls |
3 kV |
| clasa de izolatie electrica |
Clasa B |
| diametru exterior cablu |
32 mm |
| deschidere a barelor |
32.5 x 20.5
25.5 x 25.5
40.5 x 10.5 |
| etansare |
Without |
Mediu
| standarde |
VDE 0414
IEC 61869-2 |
| certificari produs |
UE
EAC |
| grad de protectie IP |
IP20 |
| umiditate relativa |
0…95 % |
| temperatura ambientala de functionare |
-25…60 °C |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
7,500 cm |
| Latime prima forma de impachetare |
9,100 cm |
| Lungime prima forma de impachetare |
12,000 cm |
| Greutate prima forma de impachetare |
450 g |
| Unitate de masura pentru a doua forma de impachetare |
S03 |
| Numar unitati in a doua forma de impachetare |
25 |
| Inaltime a doua forma de impachetare |
30,000 cm |
| Latime a doua forma de impachetare |
30,000 cm |
| Lungime a doua forma de impachetare |
40,000 cm |
| Greutate a doua forma de impachetare |
11,691 kg |
Garanție contractuala
| Garantie |
18 luni |
|
| gama |
Easy9 |
| domeniu de utilizare al dispozitivului |
Protectie |
| tip produs sau componenta |
Miniature circuit-breaker |
| Poli |
1P + N |
| numarul polilor protejati |
1 |
| [In] curent nominal |
16 A |
| tip retea electrica |
C.a. |
| tehnologie unitate de declansare |
Termo-magnetic |
| cod pentru curba |
C |
| capacitate de rupere |
4500 A Icn la 230 V c.a. 50 Hz conformitate cu SR EN 60898-1 |
| adecvare pentru izolatie |
Da conformitate cu SR EN 60898-1 |
Suplimentare
| frecventa retea electrica |
50 Hz |
| [Ue] tensiune nominala de functionare |
230 V c.a. 50 Hz |
| limita de declansare magnetica |
5...10 x In |
| clasa de limitare |
3 |
| [Ui] tensiune nominala de izolatie |
440 V |
| [Uimp] tensiune nominala de tinere la impuls |
4 kV |
| indicator de pozitie contact |
Da |
| tip de control |
Comutare |
| semnalizare locala |
Fara |
| mod de montare |
Clipsabil |
| suport de montare |
Sina DIN |
| pasi de 9 mm |
2 |
| inaltime |
81 mm |
| latime |
18 mm |
| adancime |
78 mm |
| durabilitate mecanica |
10000 cic |
| durabilitate electrica |
4000 cic |
| conexiuni - borne |
Terminal tip tunel (sus sau jos) 1…16 mm² rigid
Terminal tip tunel (sus sau jos) 1…16 mm² flexibil |
| cuplu de strangere |
2 N.m sus sau jos |
| protectie de scurgere la pamant |
Fara |
Mediu
| standarde |
SR EN 60898-1 |
| grad de protectie IP |
IP20
IP40 (carcasa modulara) |
| grad de poluare |
2 |
| categorie de supratensiune |
III |
| tropicalizare |
2 conformitate cu IEC 60068-2-30 |
| umiditate relativa |
95 % la 55 °C |
| temperatura ambientala de functionare |
-25…60 °C |
| temperatura de depozitare |
-40…85 °C |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
2 cm |
| Latime prima forma de impachetare |
7,5 cm |
| Lungime prima forma de impachetare |
9 cm |
| Greutate prima forma de impachetare |
111 g |
| Unitate de masura pentru a doua forma de impachetare |
BB1 |
| Numar unitati in a doua forma de impachetare |
12 |
| Inaltime a doua forma de impachetare |
7,5 cm |
| Latime a doua forma de impachetare |
9 cm |
| Lungime a doua forma de impachetare |
22,5 cm |
| Greutate a doua forma de impachetare |
1,385 kg |
| Unitate de masura pentru a treia forma de impachetare |
S03 |
| Numar unitati in a treia forma de impachetare |
144 |
| Inaltime a treia forma de impachetare |
30 cm |
| Latime a treia forma de impachetare |
30 cm |
| Lungime a treia forma de impachetare |
40 cm |
| Greutate a treia forma de impachetare |
17,008 kg |
Garanție contractuala
| Garantie |
18 luni |
|
| PARAMETRU |
VALOARE |
| Capac/ușă transparentă |
DA |
| Lățime |
215 |
| Adâncime |
112 |
| Șină DIN |
DA |
| Număr RAL |
|
| Versiune EMC |
NU |
| Număr de rânduri |
1 |
| Distanța dintre echipamentele modulare |
8 |
| Material carcasă |
Plastic |
| Adâncime montare |
0 |
| Cu placă de montare |
NU |
| Extensie posibilă |
NU |
| Culoare |
Alb |
| Metodă de montare |
Montaj aparent |
| Înălțime |
236 |
| Cu lacăt |
NU |
| Tipul capacului |
Ușă |
| Modelul capacului |
Închis |
| Grad de protecție (IP) |
IP40 |
|
Recenzii
Nu există recenzii până acum.
