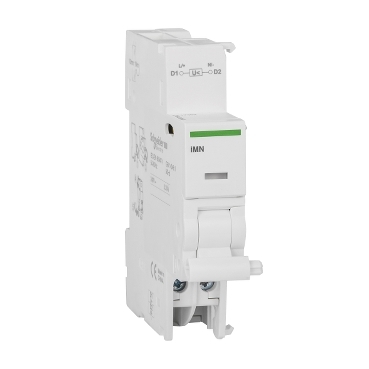

A9A26960 Bobina de declansare, Imn, Unitate de declansare, 220, 240 V C.A.

SKU: A9A26960
In Stoc

372,89 lei

In Stoc
Add to Wishlist
Add to Wishlist

Ți-a plăcut acest produs? Adaugă acum la favorite și urmărește produsul.

Add to Wishlist
Add to Wishlist
Ai o intrebare? Întrebați un specialist

+40 724 308 308 Apelează acum gratuit

Prețuri mici

Garanție de potrivire a prețurilor

Montare garantată.

Întotdeauna partea corectă

Experți interni.

Ne cunoaștem produsele

Retururi ușoare.

Rapid și fără probleme

Categorii: ,
Tags:

Descriere

Gama de produse Acti 9
Tip produs sau componenta Bobina de minima tensiune
nume scurt al dispozitivului iMN
tensiune circuit de comanda 220…240 V c.a. 50/60 Hz
tip de control Standard
Numar de pasi de 9mm pe rand 2
Suplimentar
compatibilitate gama Acti 9 (Acti9 iC65)
Acti 9 (Acti9 ARA)
Acti 9 (Acti9 iDPN Vigi)
Acti 9 (Acti9 iID)
Acti 9 (Acti9 iSW-NA)
Acti 9 (Acti9 RCA)
Acti 9 (Acti9 iDPN (China version))
Acti 9 (Acti9 iC60) double terminals miniature circuit breaker
Acti 9 (Acti9 iC40)
semnalizare locala Indicator de acţionare
mod de montare Clipsabil
suport de montare Sina DIN
pieptene bare de distributie pe categorii de compatibilitate Top and bottom da
latime 18 mm
culoare Alb
conexiuni – borne Borna cu clema – 1 cablu(ri) 8 mm² – rigid
Borna cu clema – 2 cablu(ri) 2,7 mm² – rigid
Borna cu clema – 1 cablu(ri) 6 mm² – flexibil
Borna cu clema – 2 cablu(ri) 2,7 mm² – flexibil cu
cuplu de strangere 1 N.m
Cod compatibilitate IMN
Mediu
standarde SR EN 60947-5-1
tropicalizare 2 conformitate cu SR EN 60947-5-1
umiditate relativa 95 % la 55 °C
temperatura ambientala de functionare -35…70 °C
temperatura ambietala pentru depozitare -40…85 °C
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 3 cm
Latime prima forma de impachetare 8 cm
Lungime prima forma de impachetare 9,5 cm
Greutate prima forma de impachetare 81 g
Unitate de masura pentru a doua forma de impachetare BB1
Numar unitati in a doua forma de impachetare 8
Inaltime a doua forma de impachetare 8,7 cm
Latime a doua forma de impachetare 10 cm
Lungime a doua forma de impachetare 26,7 cm
Greutate a doua forma de impachetare 707 g
Unitate de masura pentru a treia forma de impachetare S03
Numar unitati in a treia forma de impachetare 72
Inaltime a treia forma de impachetare 30 cm
Latime a treia forma de impachetare 30 cm
Lungime a treia forma de impachetare 40 cm
Greutate a treia forma de impachetare 6,864 kg
Garanție contractuală
Garantie 18 luni

Brand

SCHNEIDER
