| Content |
| Gama de produse |
Noua Unica |
| accesorii / piese de schimb |

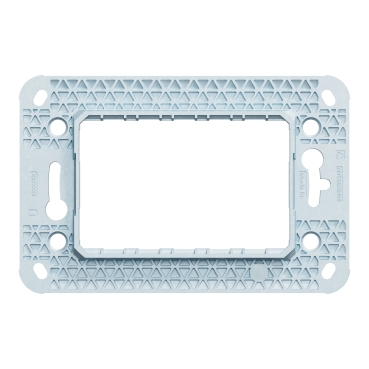

Accesoriu de fixare |
| tip produs sau componenta |
Suport de fixare |
| numar module |
3 module |
| numar de posturi |
1 post |
| mod de fixare |
Suruburi |
Suplimentare
| forma |
Rectangular |
| material |
Zamak |
| standarde |
SR EN 60669-1
IEC 60884-1 |
| adancime |
7,8 mm |
| latime |
70 mm |
| inaltime |
105,5 mm |
| greutate produs |
0,058 kg |
| rezistenta la agenti chimici |
Rezistent la alcool (70%)
Rezistent la alcool (96%)
Rezistent la acid A-lactic
Rezistent la amoni cuaternar diluat
Rezistent la inalbitor diluat
Rezistent la amoniac diluat
Rezistent la apa cu sapun
Rezistent la detergent de cristal
Rezistent la peroxid de hidrogen 10 volume
Rezistent la hexan |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
0,8 cm |
| Latime prima forma de impachetare |
7 cm |
| Lungime prima forma de impachetare |
10,6 cm |
| Greutate prima forma de impachetare |
58 g |
| Unitate de masura pentru a doua forma de impachetare |
BB1 |
| Numar unitati in a doua forma de impachetare |
10 |
| Inaltime a doua forma de impachetare |
10,6 cm |
| Latime a doua forma de impachetare |
11,2 cm |
| Lungime a doua forma de impachetare |
11,8 cm |
| Greutate a doua forma de impachetare |
648 g |
| Unitate de masura pentru a treia forma de impachetare |
S03 |
| Numar unitati in a treia forma de impachetare |
120 |
| Inaltime a treia forma de impachetare |
30 cm |
| Latime a treia forma de impachetare |
30 cm |
| Lungime a treia forma de impachetare |
40 cm |
| Greutate a treia forma de impachetare |
8,263 kg |
|
Dimensions
External Dimensions
(1): Front
(2): Left
(3): Bottom
Dimensions with Installation Fasteners
(1): Front
(2): Left
(3): Right
(4): Bottom
(5): Top
Dimensions with Cables
(1): Back
(2): Left
Mounting and Clearance
Mounting
Panel Cut Dimension
|
A
|
B
|
C
|
|
mm
|
in.
|
mm
|
in.
|
mm
|
in.
|
|
255 (+1, -0)
|
10.04 (+0.04, -0)
|
185 (+1, -0)
|
7.28 (+0.04, -0)
|
1.6...5
|
0.06...0.2
|
Mounting Orientation
(1): Power connector
Note: For portrait orientation mounting, make sure the screen editing software supports the function.
Mounting Angle
Clearance
|
| Gama de produse |
Noua Unica |
| tip produs sau componenta |
Intrerupator |
| prezentare dispozitiv |
Mecanism |
| tip tehnologie |
Electromecanic |
| functie de comutare |
Cruce |
| numar de clapete |
1 |
| domeniu de utilizare al dispozitivului |
Control lumini |
| culoare |
Alb (RAL 9003) |
| tip de ambalaj |
Flow-pack |
Suplimentare
| curent nominal |
10 AX |
| [Ue] tensiune nominala |
250 V |
| tip retea electrica |
C.a. |
| frecventa retea electrica |
50/60 Hz |
| durabilitate electrica |
20000 cic, cos phi = 0,6 |
| rezistenta de izolatie |
> 5 MΩ la 500 V |
| rigiditate dielectrica |
2000 V |
| capacitatea de rupere la sarcina minima |
200 operatii 1.25 In si 1.1 Un, cos phi = 0,3 |
| distanta de deschidere |
> 3 mm |
| actuator |
Clapeta |
| numar module |
1 modul |
| conexiuni - borne |
Borna fara surub |
| sectiune cablu |
0…2,5 mm² rigid cablu
0…2,5 mm² flexibil cablu |
| material |
CuZn5 Ag: borne fixe
CuZn15: contact mobil
PBT (tereftalat de polibutilena) GF31: buton de eliberare
Termoplastic stabilizat ABS-UV: clapeta mecanism
PC (policarbonat) GF10 FR: carcasa |
| marcaj |
Fara marcaj |
| finisaj suprafata |
Lucios |
| tratament specific – integrat in material |
Netratat |
| mod de fixare |
Clipsare |
| latime |
22,5 mm |
| inaltime |
45 mm |
| adancime |
37,75 mm |
| adancime de montaj |
24,65 mm |
| greutate produs |
0,0192 kg |
| temperatura ambientala de functionare |
-5…40 °C |
| temperatura de depozitare |
-5…50 °C |
| standarde |
EN 60669-1
Directiva de joasa tensiune
EMC Directiva de compatibilitate electromagnetica |
| certificari produs |
AENOR
NF
VDE
EAC
UE |
| rezistenta la agenti chimici |
Rezistent la alcool (70%)
Rezistent la alcool (96%)
Rezistent la acid A-lactic
Rezistent la amoni cuaternar diluat
Rezistent la inalbitor diluat
Rezistent la amoniac diluat
Rezistent la apa cu sapun
Rezistent la detergent de cristal
Rezistent la peroxid de hidrogen 10 volume
Rezistent la hexan |
Mediu
| grad de protectie IP |
IP4X |
| grad de protectie IK |
IK04 |
| caracteristica de mediu |
Ulei
Rezistent UV
Acetona
Sapun lichid
Fluid de curatare a geamurilor
Benzina
Alcool
Decolorant |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
2,3 cm |
| Latime prima forma de impachetare |
3,8 cm |
| Lungime prima forma de impachetare |
4,5 cm |
| Greutate prima forma de impachetare |
21 g |
| Unitate de masura pentru a doua forma de impachetare |
BB1 |
| Numar unitati in a doua forma de impachetare |
20 |
| Inaltime a doua forma de impachetare |
8 cm |
| Latime a doua forma de impachetare |
18,5 cm |
| Lungime a doua forma de impachetare |
18,5 cm |
| Greutate a doua forma de impachetare |
505 g |
| Unitate de masura pentru a treia forma de impachetare |
S03 |
| Numar unitati in a treia forma de impachetare |
160 |
| Inaltime a treia forma de impachetare |
30 cm |
| Latime a treia forma de impachetare |
30 cm |
| Lungime a treia forma de impachetare |
40 cm |
| Greutate a treia forma de impachetare |
4,479 kg |
|
| gama |
Noua Unica |
| domeniu de utilizare al dispozitivului |
Montare |
| tip produs sau componenta |
Rama decorativa |
| denumire |
Unica Studio |
| numar de posturi |
1 post |
| directie de instalare |
Orizontal/vertical |
| tip rama |
Simpla |
| numar module |
2 module |
| mod de fixare |
Clipsare |
| culoare |
Alb (RAL 9003) |
Suplimentare
| material |
Termoplastic stabilizat ABS-UV: rama decorativa |
| standarde |
IEC 60884-1
SR EN 60669-1 |
| latime |
85 mm |
| inaltime |
85 mm |
| adancime |
10 mm |
| greutate produs |
0,013 kg |
| rezistenta la agenti chimici |
Rezistent la alcool (70%)
Rezistent la alcool (96%)
Rezistent la acid A-lactic
Rezistent la amoni cuaternar diluat
Rezistent la inalbitor diluat
Rezistent la amoniac diluat
Rezistent la apa cu sapun
Rezistent la detergent de cristal
Rezistent la peroxid de hidrogen 10 volume
Rezistent la hexan |
Mediu
| grad de protectie IK |
IK04 |
| grad de protectie IP |
IP21 D |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
1 cm |
| Latime prima forma de impachetare |
8,6 cm |
| Lungime prima forma de impachetare |
8,6 cm |
| Greutate prima forma de impachetare |
13 g |
| Unitate de masura pentru a doua forma de impachetare |
BB1 |
| Numar unitati in a doua forma de impachetare |
20 |
| Inaltime a doua forma de impachetare |
12,2 cm |
| Latime a doua forma de impachetare |
12,7 cm |
| Lungime a doua forma de impachetare |
18,6 cm |
| Greutate a doua forma de impachetare |
362 g |
| Unitate de masura pentru a treia forma de impachetare |
S04 |
| Numar unitati in a treia forma de impachetare |
360 |
| Inaltime a treia forma de impachetare |
30 cm |
| Latime a treia forma de impachetare |
40 cm |
| Lungime a treia forma de impachetare |
60 cm |
| Greutate a treia forma de impachetare |
7,186 kg |
|
| Gama de produse |
Noua Unica |
| accesorii / piese de schimb |
Accesoriu de fixare |
| tip produs sau componenta |
Suport de fixare |
| numar module |
2 module |
| numar de posturi |
1 post |
| mod de fixare |
Suruburi sau gheare |
Suplimentare
| suport de montare |
Universal |
| material |
Zamak |
| standarde |
IEC 60884-1
SR EN 60669-1 |
| adancime |
11,2 mm |
| latime |
75 mm |
| inaltime |
75 mm |
| greutate produs |
0,033 kg |
| rezistenta la agenti chimici |
Rezistent la alcool (70%)
Rezistent la alcool (96%)
Rezistent la acid A-lactic
Rezistent la amoni cuaternar diluat
Rezistent la inalbitor diluat
Rezistent la amoniac diluat
Rezistent la apa cu sapun
Rezistent la detergent de cristal
Rezistent la peroxid de hidrogen 10 volume
Rezistent la hexan |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
1,1 cm |
| Latime prima forma de impachetare |
7,4 cm |
| Lungime prima forma de impachetare |
7,4 cm |
| Greutate prima forma de impachetare |
33 g |
| Unitate de masura pentru a doua forma de impachetare |
BB1 |
| Numar unitati in a doua forma de impachetare |
50 |
| Inaltime a doua forma de impachetare |
9 cm |
| Latime a doua forma de impachetare |
18,5 cm |
| Lungime a doua forma de impachetare |
25 cm |
| Greutate a doua forma de impachetare |
1,77 kg |
| Unitate de masura pentru a treia forma de impachetare |
S03 |
| Numar unitati in a treia forma de impachetare |
250 |
| Inaltime a treia forma de impachetare |
30 cm |
| Latime a treia forma de impachetare |
30 cm |
| Lungime a treia forma de impachetare |
40 cm |
| Greutate a treia forma de impachetare |
9,242 kg |
|
| Gama de produse |
Noua Unica |
| accesorii / piese de schimb |
Accesoriu de fixare |
| tip produs sau componenta |
Suport de fixare |
| numar module |
4 module (1 post) |
| numar de posturi |
1 post |
| mod de fixare |
Suruburi |
Suplimentar
| forma |
Rectangular |
| material |
Zamak |
| standarde |
SR EN 60669-1
IEC 60884-1 |
| adancime |
7,8 mm |
| latime |
70 mm |
| inaltime |
128 mm |
| greutate produs |
0,071 kg |
| rezistenta la agenti chimici |
Rezistent la alcool (70%)
Rezistent la alcool (96%)
Rezistent la acid A-lactic
Rezistent la amoni cuaternar diluat
Rezistent la inalbitor diluat
Rezistent la amoniac diluat
Rezistent la apa cu sapun
Rezistent la detergent de cristal
Rezistent la peroxid de hidrogen 10 volume
Rezistent la hexan |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare |
PCE |
| Numar unitati in prima forma de impachetare |
1 |
| Inaltime prima forma de impachetare |
0,8 cm |
| Latime prima forma de impachetare |
7 cm |
| Lungime prima forma de impachetare |
12,8 cm |
| Greutate prima forma de impachetare |
75 g |
| Unitate de masura pentru a doua forma de impachetare |
BB1 |
| Numar unitati in a doua forma de impachetare |
10 |
| Inaltime a doua forma de impachetare |
6,5 cm |
| Latime a doua forma de impachetare |
12,3 cm |
| Lungime a doua forma de impachetare |
18,5 cm |
| Greutate a doua forma de impachetare |
778 g |
| Unitate de masura pentru a treia forma de impachetare |
S02 |
| Numar unitati in a treia forma de impachetare |
80 |
| Inaltime a treia forma de impachetare |
15 cm |
| Latime a treia forma de impachetare |
30 cm |
| Lungime a treia forma de impachetare |
40 cm |
| Greutate a treia forma de impachetare |
6,632 kg |
|
Reviews
There are no reviews yet.
