Content |

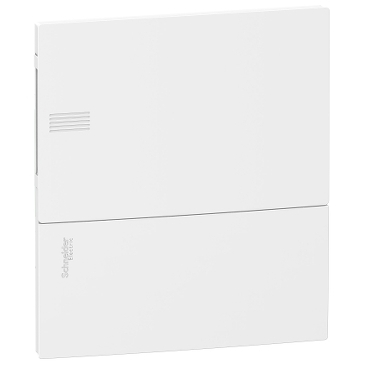

Gama |
Resi9 |
nume produs |
Resi9 MP |
Tip produs sau componenta |
Cofret |
Tip cofret |
Carcasa modulara |
18 module pe rand |
8 |
Numar de randuri orizontale |
1 |
Tip de usa |
Simplu |
latime |
Perete 198 mm
Exterior 222 mm |
inaltime |
Perete:228 mm
Exterior:252 mm |
adancime |
Exterior:18 mm
Perete:80 mm
Total:98 mm |
Suplimentare
montare carcasa |
Incastrat |
Numar de pasi de 9mm pe rand |
16 |
numarul total de module de 18 mm |
8 |
[In] calibru |
63 A |
Tip sina |
Şină asimetrică 35 mm |
descriere placa de montare |
Fara placa de montaj |
intrare cablu |
Găuri preformate |
functie bloc terminal |
Pământ / nul |
numar blocuri terminale |
1 impamantare (cu şurub) cu 8borne
1 nul (cu şurub) cu 8borne |
Conexiuni blocuri terminale |
1 x 16 mm² pentru impamantare
1 x 16 mm² pentru nul
3 x 6 mm² pentru impamantare
3 x 6 mm² pentru nul
4 x 10 mm² pentru impamantare
4 x 10 mm² pentru nul |
material carcasa |
Partea din spate technoplastic
Usa technoplastic
Parte frontala technoplastic |
adancime interioara |
76 mm |
Culoare |
Usa:alb (RAL 9003)
Parte frontala:alb (RAL 9003) |
segment de piata |
Cladiri comerciale mici
Rezidential |
Mediu
standarde |
IEC 61439-1
IEC 61439-3
IEC 60670-1
IEC 60670-24 |
etichete privind calitatea |
IMQ |
rezistenta la foc |
Usa:650 °C
Partea din spate:650 °C
Parte frontala:650 °C |
grad de protectie IP |
IP40 |
grad de protectie IK |
IK07 |
temperatura ambientala de functionare |
-25…60 °C |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
9,700 cm |
Latime prima forma de impachetare |
22,200 cm |
Lungime prima forma de impachetare |
25,200 cm |
Greutate prima forma de impachetare |
620,000 g |
Unitate de masura pentru a doua forma de impachetare |
BB1 |
Numar unitati in a doua forma de impachetare |
10 |
Inaltime a doua forma de impachetare |
52,000 cm |
Latime a doua forma de impachetare |
30,000 cm |
Lungime a doua forma de impachetare |
40,000 cm |
Greutate a doua forma de impachetare |
7,700 kg |
Unitate de masura pentru a treia forma de impachetare |
P12 |
Numar unitati in a treia forma de impachetare |
160 |
Inaltime a treia forma de impachetare |
120,000 cm |
Latime a treia forma de impachetare |
80,000 cm |
Lungime a treia forma de impachetare |
120,000 cm |
Greutate a treia forma de impachetare |
112,800 kg |
|
Gama |
Resi9 |
nume produs |
Resi9 MP |
Tip produs sau componenta |
Cofret |
Tip dulap |
Carcasa modulara |
18 module pe rand |
12 |
Numar de randuri orizontale |
2 |
Tip de usa |
Smoked |
latime |
Exterior 268 mm |
inaltime |
Exterior:353 mm |
adancime |
Exterior:102 mm |
Suplimentar
montare dulap |
Suprafata |
Numar de pasi de 9mm pe rand |
24 |
numarul total de module de 18 mm |
24 |
[In] calibru |
63 A |
Tip sina |
Şină asimetrică 35 mm |
descriere placa de montare |
Fara placa de montaj |
intrare cablu |
1 flanşă pentru canal de cabluri
1 flanşă |
functie bloc terminal |
Pământ / nul |
numar blocuri terminale |
1 impamantare (cu şurub) cu 16borne
1 nul (cu şurub) cu 16borne |
Conexiuni blocuri terminale |
2 x 16 mm² pentru impamantare
2 x 16 mm² pentru nul
6 x 6 mm² pentru impamantare
6 x 6 mm² pentru nul
8 x 10 mm² pentru impamantare
8 x 10 mm² pentru nul |
material carcasa |
Partea din spate technoplastic
Usa technoplastic
Parte frontala technoplastic |
adancime interioara |
80 mm |
Culoare |
Parte frontala:alb (RAL 9003)
Usa:fumurie (RAL 9003) |
segment de piata |
Rezidential
Cladiri comerciale mici |
Mediu
standarde |
IEC 61439-1
IEC 61439-3
IEC 60670-1
IEC 60670-24 |
etichete privind calitatea |
IMQ |
rezistenta la foc |
Usa:650 °C
Partea din spate:650 °C
Parte frontala:650 °C |
grad de protectie IP |
IP40 |
grad de protectie IK |
IK07 |
temperatura ambientala de functionare |
-25…60 °C |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
10,000 cm |
Latime prima forma de impachetare |
27,000 cm |
Lungime prima forma de impachetare |
35,500 cm |
Greutate prima forma de impachetare |
1,217 kg |
Unitate de masura pentru a doua forma de impachetare |
S04 |
Numar unitati in a doua forma de impachetare |
5 |
Inaltime a doua forma de impachetare |
30,000 cm |
Latime a doua forma de impachetare |
40,000 cm |
Lungime a doua forma de impachetare |
60,000 cm |
Greutate a doua forma de impachetare |
7,007 kg |
Unitate de masura pentru a treia forma de impachetare |
P12 |
Numar unitati in a treia forma de impachetare |
80 |
Inaltime a treia forma de impachetare |
119,000 cm |
Latime a treia forma de impachetare |
80,000 cm |
Lungime a treia forma de impachetare |
120,000 cm |
Greutate a treia forma de impachetare |
124,112 kg |
| Caracteristici
PARAMETRU |
VALOARE |
Adâncime |
112 |
Cu placă de montare |
NU |
Modelul capacului |
Închis |
Material carcasă |
Plastic |
Grad de protecție (IP) |
IP40 |
Cu lacăt |
NU |
Tipul capacului |
Ușă |
Extensie posibilă |
NU |
Culoare |
Alb |
Număr de rânduri |
4 |
Distanța dintre echipamentele modulare |
12 |
Lățime |
287 |
Adâncime montare |
0 |
Număr RAL |
9003 |
Metodă de montare |
Montaj aparent |
Capac/ușă transparentă |
DA |
Șină DIN |
DA |
Înălțime |
653 |
Versiune EMC |
NU |
| PARAMETRU VALOARE
Înălțime 351
Versiune EMC NU
Adâncime 99
Cu placă de montare NU
Modelul capacului Închis
Tipul capacului Ușă
Material carcasă Plastic
Grad de protecție (IP) IP40
Cu lacăt NU
Număr de rânduri 2
Extensie posibilă NU
Culoare Alb
Distanța dintre echipamentele modulare 12
Lățime 282
Adâncime montare 70
Număr RAL 9003
Metodă de montare Montaj încastrat
Capac/ușă transparentă DA
Șină DIN DA |
Gama |
Resi9 |
nume produs |
Resi9 MP |
Tip produs sau componenta |
Cofret |
Tip dulap |
Carcasa modulara |
18 module pe rand |
12 |
Numar de randuri orizontale |
3 |
Tip de usa |
Smoked |
latime |
Perete 270 mm
Exterior 294 mm |
inaltime |
Perete:478 mm
Exterior:502 mm |
adancime |
Exterior:18 mm
Perete:80 mm
Total:98 mm |
Suplimentar
montare dulap |
Incastrat |
Numar de pasi de 9mm pe rand |
24 |
numarul total de module de 18 mm |
36 |
[In] calibru |
63 A |
Tip sina |
Şină asimetrică 35 mm |
descriere placa de montare |
Fara placa de montaj |
intrare cablu |
Găuri preformate |
functie bloc terminal |
Pământ / nul |
numar blocuri terminale |
1 impamantare (cu şurub) cu 20borne
1 nul (cu şurub) cu 20borne |
Conexiuni blocuri terminale |
2 x 16 mm² pentru impamantare
2 x 16 mm² pentru nul
9 x 10 mm² pentru impamantare
9 x 10 mm² pentru nul
9 x 6 mm² pentru impamantare
9 x 6 mm² pentru nul |
material carcasa |
Partea din spate technoplastic
Usa technoplastic
Parte frontala technoplastic |
adancime interioara |
76 mm |
Culoare |
Parte frontala:alb (RAL 9003)
Usa:fumurie (RAL 9003) |
segment de piata |
Rezidential
Cladiri comerciale mici |
Mediu
standarde |
IEC 61439-1
IEC 61439-3
IEC 60670-1
IEC 60670-24 |
etichete privind calitatea |
IMQ |
rezistenta la foc |
Usa:650 °C
Partea din spate:650 °C
Parte frontala:650 °C |
grad de protectie IP |
IP40 |
grad de protectie IK |
IK07 |
temperatura ambientala de functionare |
-25…60 °C |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
9,000 cm |
Latime prima forma de impachetare |
29,500 cm |
Lungime prima forma de impachetare |
50,000 cm |
Greutate prima forma de impachetare |
1,931 kg |
Unitate de masura pentru a doua forma de impachetare |
S04 |
Numar unitati in a doua forma de impachetare |
4 |
Inaltime a doua forma de impachetare |
30,000 cm |
Latime a doua forma de impachetare |
40,000 cm |
Lungime a doua forma de impachetare |
60,000 cm |
Greutate a doua forma de impachetare |
8,608 kg |
Unitate de masura pentru a treia forma de impachetare |
P12 |
Numar unitati in a treia forma de impachetare |
64 |
Inaltime a treia forma de impachetare |
121,000 cm |
Latime a treia forma de impachetare |
80,000 cm |
Lungime a treia forma de impachetare |
120,000 cm |
Greutate a treia forma de impachetare |
149,728 kg |
|
Gama |
Resi9 |
nume produs |
Resi9 MP |
Tip produs sau componenta |
Cofret |
Tip dulap |
Carcasa modulara |
18 module pe rand |
8 |
Numar de randuri orizontale |
1 |
Tip de usa |
Smoked |
latime |
Exterior 196 mm |
inaltime |
Exterior:198 mm |
adancime |
Exterior:101,5 mm |
Suplimentar
montare dulap |
Suprafata |
Numar de pasi de 9mm pe rand |
16 |
numarul total de module de 18 mm |
8 |
[In] calibru |
63 A |
Tip sina |
Şină asimetrică 35 mm |
descriere placa de montare |
Fara placa de montaj |
intrare cablu |
1 flanşă pentru canal de cabluri
1 flanşă |
functie bloc terminal |
Pământ / nul |
numar blocuri terminale |
1 impamantare (cu şurub) cu 8borne
1 nul (cu şurub) cu 8borne |
Conexiuni blocuri terminale |
1 x 16 mm² pentru impamantare
1 x 16 mm² pentru nul
3 x 6 mm² pentru impamantare
3 x 6 mm² pentru nul
4 x 10 mm² pentru impamantare
4 x 10 mm² pentru nul |
material carcasa |
Partea din spate technoplastic
Usa technoplastic
Parte frontala technoplastic |
adancime interioara |
80 mm |
Culoare |
Parte frontala:alb (RAL 9003)
Usa:fumurie (RAL 9003) |
segment de piata |
Cladiri comerciale mici
Rezidential |
Mediu
standarde |
IEC 61439-1
IEC 61439-3
IEC 60670-1
IEC 60670-24 |
etichete privind calitatea |
IMQ |
rezistenta la foc |
Usa:650 °C
Partea din spate:650 °C
Parte frontala:650 °C |
grad de protectie IP |
IP40 |
grad de protectie IK |
IK07 |
temperatura ambientala de functionare |
-25…60 °C |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare |
PCE |
Numar unitati in prima forma de impachetare |
1 |
Inaltime prima forma de impachetare |
10,400 cm |
Latime prima forma de impachetare |
20,000 cm |
Lungime prima forma de impachetare |
22,900 cm |
Greutate prima forma de impachetare |
689,000 g |
Unitate de masura pentru a doua forma de impachetare |
BB1 |
Numar unitati in a doua forma de impachetare |
10 |
Inaltime a doua forma de impachetare |
36,000 cm |
Latime a doua forma de impachetare |
41,100 cm |
Lungime a doua forma de impachetare |
54,100 cm |
Greutate a doua forma de impachetare |
7,242 kg |
Unitate de masura pentru a treia forma de impachetare |
P12 |
Numar unitati in a treia forma de impachetare |
160 |
Inaltime a treia forma de impachetare |
120,000 cm |
Latime a treia forma de impachetare |
80,000 cm |
Lungime a treia forma de impachetare |
120,000 cm |
Greutate a treia forma de impachetare |
127,872 kg |
|
Recenzii
Nu există recenzii până acum.
