Descriere

Principal
gama de produse

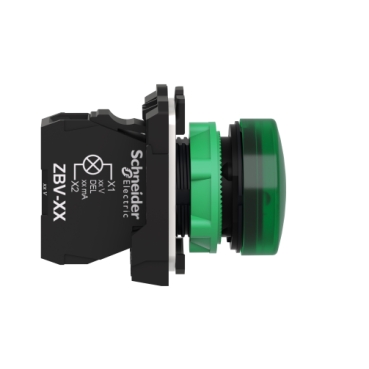

Harmony XB5
Tip produs sau componenta
Lampa pilot
nume scurt al dispozitivului
XB5
material rama
Plastic gri inchis
material inel de fixare
Plastic
tip cap
Standard
diametrul de montaj
22 mm
cantitate indivizibila de vanzare
1
forma a capului unitatii de semnalizare
Rotund
capac/operator sau culoare lentila
Verde
informatii suplimentare operator
Cu lentila simpla
sursa de lumina
Universal LED
baza bec
LED integral
culoare sursa de lumina
Verde
[Us] tensiune de alimentare nominala
230…240 V c.a. la 50/60 Hz
prezentare dispozitiv
Produs complet
Suplimentar
inaltime
42 mm
latime
30 mm
adancime
54 mm
descriere borne ISO nr. 1
(X1-X2)PL
greutate neta
0,038 kg
rezistenta la spalare cu presiune inalta
7000000 Pa la 55 °C, distanta : 0.1 m
conexiuni – borne
Borne cu surub, <= 2 x 1.5 mm² cu pini conformitate cu IEC 60947-1
Borne cu surub, 1 x 0.22…2 x 2.5 mm² fara terminale de cablu conformitate cu IEC 60947-1
[Ui] tensiune nominala de izolatie
250 V (grad de poluare 3) conformitate cu IEC 60947-1
[Uimp] tensiune de tinere la impuls
4 kV conformitate cu IEC 60947-1
tip semnalizare
Stabil
GCR BRIDGE
XB5AVCUST05
Cod compatibilitate
XB5
limitele tensiunii de alimentare
195…264 V c.a.
consum de curent
14 mA
durata de utilizare
100000 H la tensiunea nominală şi 25 °C
incercare la supratensiuni tranzitorii
1 kV conformitate cu IEC 61000-4-5
Mediu
tratament protector
TH
temperatura ambietala pentru depozitare
-40…70 °C
temperatura ambientala de functionare
-40…70 °C
categorie de supratensiune
Clasa II conformitate cu IEC 60536
grad de protectie IP
IP66 conformitate cu SR EN 60529
IP67 conformitate cu SR EN 60529
IP69 conformitate cu SR EN 60529
IP69K conformitate cu ISO 20653
grad de protectie NEMA
NEMA 13
NEMA 4X
grad de protectie IK
IK05 conforming to IEC 50102
Standarde
UL 60947-1
SR EN 60947-5-4
CSA C22.2 No 15
SR EN 60947-5-1
JIS C8201-5-1
IEC 60947-1
JIS C8201-1
certificari produs
listat de UL
CSA
rezistenta la vibratii
5 gn (f= 12…500 Hz) conformitate cu IEC 60068-2-6
rezistenta la socuri
50 gn (durata = 18 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
30 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
rezistenta la tranzienti rapizi
2 kV conformitate cu IEC 61000-4-4
rezistenta la campuri electromagnetice
10 V/m conformitate cu IEC 61000-4-3
compatibilitate electromagnetica
Descărcare electrostatică – test level: 6 kV (pe contact (pe părţile metalice)) conforming to IEC 61000-4-2
Descărcare electrostatică – test level: 9 kV (în aer liber (în părţile izolate)) conforming to IEC 61000-4-2
Emisii electromagnetice clasa B conforming to IEC 55011
rezistenta la descarcari electrostatice
6 kV pe contact (pe părţile metalice) conformitate cu IEC 61000-4-2
8 kV în aer liber (în părţile izolate) conformitate cu IEC 61000-4-2
emisie electromagnetica
Clasa B conformitate cu IEC 55011
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare
PCE
Numar unitati in prima forma de impachetare
1
Inaltime prima forma de impachetare
3,500 cm
Latime prima forma de impachetare
5,500 cm
Lungime prima forma de impachetare
8,500 cm
Greutate prima forma de impachetare
35,500 g
Unitate de masura pentru a doua forma de impachetare
S03
Numar unitati in a doua forma de impachetare
150
Inaltime a doua forma de impachetare
30,000 cm
Latime a doua forma de impachetare
30,000 cm
Lungime a doua forma de impachetare
40,000 cm
Greutate a doua forma de impachetare
5,764 kg
Unitate de masura pentru a treia forma de impachetare
P06
Numar unitati in a treia forma de impachetare
1200
Inaltime a treia forma de impachetare
75,000 cm
Latime a treia forma de impachetare
80,000 cm
Lungime a treia forma de impachetare
60,000 cm
Greutate a treia forma de impachetare
54,112 kg
Garanție contractuală
Garantie
18 luni
