Lampa pilot, complet rosie, Ø22, lentile netede, cu LED, integral, 24V, XB4BVB4

SKU: XB4BVB4
In Stoc

Add to Wishlist
Add to Wishlist

Ți-a plăcut acest produs? Adaugă acum la favorite și urmărește produsul.

Add to Wishlist
Add to Wishlist
Ai o intrebare? Întrebați un specialist

+40 724 308 308 Apelează acum gratuit

Prețuri mici

Garanție de potrivire a prețurilor

Montare garantată.

Întotdeauna partea corectă

Experți interni.

Ne cunoaștem produsele

Retururi ușoare.

Rapid și fără probleme

Categorie:
Tags:

Descriere

gama de produse Harmony XB4
Tip produs sau componenta Lampa pilot
nume scurt al dispozitivului XB4
material rama Metal cromat
material inel de fixare Zamak
diametrul de montaj 22,5 mm
tip cap Standard
cantitate indivizibila de vanzare 1
forma a capului unitatii de semnalizare Rotund
capac/operator sau culoare lentila Rosu
informatii suplimentare operator Cu lentila simpla
sursa de lumina Universal LED
baza bec LED integral
culoare sursa de lumina Rosu
[Us] tensiune nominala de alimentare 24 V c.a./c.c. 50/60 Hz
Suplimentar
inaltime 47 mm
latime 30 mm
adancime 54 mm
descriere borne ISO nr. 1 (X1-X2)PL
greutate neta 0,08 kg
rezistenta la spalare cu presiune inalta 7000000 Pa la 55 °C, distanta : 0.1 m
conexiuni – borne Borne cu surub, <= 2 x 1.5 mm² cu pini conformitate cu EN/IEC 60947-1
Borne cu surub, 1 x 0.22…2 x 2.5 mm² fara terminale de cablu conformitate cu EN/IEC 60947-1
[Ui] tensiune nominala de izolatie 250 V (grad de poluare 3) conformitate cu EN 60947-1
[Uimp] tensiune de tinere la impuls 4 kV conformitate cu EN 60947-1
tip semnalizare Stabil
consum de curent 18 mA
durata de utilizare 100000 H la tensiunea nominală şi 25 °C
incercare la supratensiuni tranzitorii 1 kV conformitate cu IEC 61000-4-5
prezentare dispozitiv Produs complet
limitele tensiunii de alimentare 19,2…30 V c.c.
21,6…26,4 V c.a.
Mediu
tratament protector TH
temperatura ambietala pentru depozitare -40…70 °C
temperatura ambientala de functionare -40…70 °C
clasa de protectie la electrocutare Clasa I conformitate cu IEC 60536
grad de protectie IP IP66 conformitate cu SR EN 60529
IP67
IP69
IP69K
grad de protectie NEMA NEMA 13
NEMA 4X
grad de protectie IK IK06 conformitate cu IEC 50102
standarde EN/IEC 60947-5-5
EN/IEC 60947-5-4
JIS C8201-5-1
SR EN 60947-5-1
EN/IEC 60947-1
CSA C22.2 No 15
UL 60947-1
JIS C8201-1
certificari produs CSA
listat de UL
rezistenta la vibratii 5 gn (f= 12…500 Hz) conformitate cu IEC 60068-2-6
rezistenta la socuri 30 gn (durata = 18 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
50 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
rezistenta la tranzienti rapizi 2 kV conformitate cu IEC 61000-4-4
rezistenta la campuri electromagnetice 10 V/m conformitate cu IEC 61000-4-3
rezistenta la descarcari electrostatice 6 kV pe contact (pe părţile metalice) conformitate cu IEC 61000-4-2
8 kV în aer liber (în părţile izolate) conformitate cu IEC 61000-4-2
emisie electromagnetica Clasa B conformitate cu IEC 55011
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 8,8 cm
Latime prima forma de impachetare 3,4 cm
Lungime prima forma de impachetare 5,4 cm
Greutate prima forma de impachetare 78 g
Unitate de masura pentru a doua forma de impachetare S03
Numar unitati in a doua forma de impachetare 150
Inaltime a doua forma de impachetare 30 cm
Latime a doua forma de impachetare 30 cm
Lungime a doua forma de impachetare 40 cm
Greutate a doua forma de impachetare 12,166 kg
Unitate de masura pentru a treia forma de impachetare P06
Numar unitati in a treia forma de impachetare 1200
Inaltime a treia forma de impachetare 75 cm
Latime a treia forma de impachetare 60 cm
Lungime a treia forma de impachetare 80 cm
Greutate a treia forma de impachetare 107,692 kg
Garanție contractuală
Garantie 18 months

Brand

SCHNEIDER

Recenzii

Nu există recenzii până acum.

Fii primul care adaugi o recenzie la „Lampa pilot, complet rosie, Ø22, lentile netede, cu LED, integral, 24V, XB4BVB4”

Adresa ta de email nu va fi publicată. Câmpurile obligatorii sunt marcate cu *

Quick Comparison

SettingsLampa pilot, complet rosie, Ø22, lentile netede, cu LED, integral, 24V, XB4BVB4 removeCap de Buton, iluminat, Incastrat, Verde, Ø 22, Revenire cu Arc, pentru Led Integral removeLampa pilot complet verde Ø22 lentile netede cu LED integral 230, 240V removeButon, cu revenire, incastrat, alb, 1NO, XA2EA11 removeCONTACTOR 9A 1F+1O 24V CC LPL removeLampa pilot, complet rosie, Ø22, lentile netede, cu LED, integral, 230, 240V, XB4BVM remove

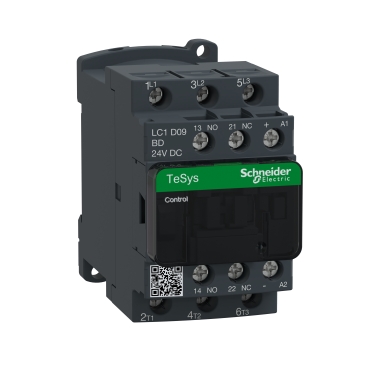

SKUXB4BVB4ZB4BW333XB5AVM3XA2EA11LC1D09BDXB4BVM
Rating
Price77,59 lei343,69 lei
Stock
In Stoc
In Stoc
In Stoc
In Stoc
In Stoc
In Stoc
AvailabilityIn StocIn StocIn StocIn StocIn StocIn Stoc
Add to cart

Citește mai mult

Citește mai mult

Adaugă în coș

Citește mai mult

Adaugă în coș

Citește mai mult

Description
Content
gama de produse Harmony XB4
Tip produs sau componenta Lampa pilot
nume scurt al dispozitivului XB4
material rama Metal cromat
material inel de fixare Zamak
diametrul de montaj 22,5 mm
tip cap Standard
cantitate indivizibila de vanzare 1
forma a capului unitatii de semnalizare Rotund
capac/operator sau culoare lentila Rosu
informatii suplimentare operator Cu lentila simpla
sursa de lumina Universal LED
baza bec LED integral
culoare sursa de lumina Rosu
[Us] tensiune nominala de alimentare 24 V c.a./c.c. 50/60 Hz
Suplimentar
inaltime 47 mm
latime 30 mm
adancime 54 mm
descriere borne ISO nr. 1 (X1-X2)PL
greutate neta 0,08 kg
rezistenta la spalare cu presiune inalta 7000000 Pa la 55 °C, distanta : 0.1 m
conexiuni - borne Borne cu surub, <= 2 x 1.5 mm² cu pini conformitate cu EN/IEC 60947-1 Borne cu surub, 1 x 0.22...2 x 2.5 mm² fara terminale de cablu conformitate cu EN/IEC 60947-1
[Ui] tensiune nominala de izolatie 250 V (grad de poluare 3) conformitate cu EN 60947-1
[Uimp] tensiune de tinere la impuls 4 kV conformitate cu EN 60947-1
tip semnalizare Stabil
consum de curent 18 mA
durata de utilizare 100000 H la tensiunea nominală şi 25 °C
incercare la supratensiuni tranzitorii 1 kV conformitate cu IEC 61000-4-5
prezentare dispozitiv Produs complet
limitele tensiunii de alimentare 19,2…30 V c.c. 21,6…26,4 V c.a.
Mediu
tratament protector TH
temperatura ambietala pentru depozitare -40…70 °C
temperatura ambientala de functionare -40…70 °C
clasa de protectie la electrocutare Clasa I conformitate cu IEC 60536
grad de protectie IP IP66 conformitate cu SR EN 60529 IP67 IP69 IP69K
grad de protectie NEMA NEMA 13 NEMA 4X
grad de protectie IK IK06 conformitate cu IEC 50102
standarde EN/IEC 60947-5-5 EN/IEC 60947-5-4 JIS C8201-5-1 SR EN 60947-5-1 EN/IEC 60947-1 CSA C22.2 No 15 UL 60947-1 JIS C8201-1
certificari produs CSA listat de UL
rezistenta la vibratii 5 gn (f= 12…500 Hz) conformitate cu IEC 60068-2-6
rezistenta la socuri 30 gn (durata = 18 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27 50 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
rezistenta la tranzienti rapizi 2 kV conformitate cu IEC 61000-4-4
rezistenta la campuri electromagnetice 10 V/m conformitate cu IEC 61000-4-3
rezistenta la descarcari electrostatice 6 kV pe contact (pe părţile metalice) conformitate cu IEC 61000-4-2 8 kV în aer liber (în părţile izolate) conformitate cu IEC 61000-4-2
emisie electromagnetica Clasa B conformitate cu IEC 55011
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 8,8 cm
Latime prima forma de impachetare 3,4 cm
Lungime prima forma de impachetare 5,4 cm
Greutate prima forma de impachetare 78 g
Unitate de masura pentru a doua forma de impachetare S03
Numar unitati in a doua forma de impachetare 150
Inaltime a doua forma de impachetare 30 cm
Latime a doua forma de impachetare 30 cm
Lungime a doua forma de impachetare 40 cm
Greutate a doua forma de impachetare 12,166 kg
Unitate de masura pentru a treia forma de impachetare P06
Numar unitati in a treia forma de impachetare 1200
Inaltime a treia forma de impachetare 75 cm
Latime a treia forma de impachetare 60 cm
Lungime a treia forma de impachetare 80 cm
Greutate a treia forma de impachetare 107,692 kg
Garanție contractuală
Garantie 18 months

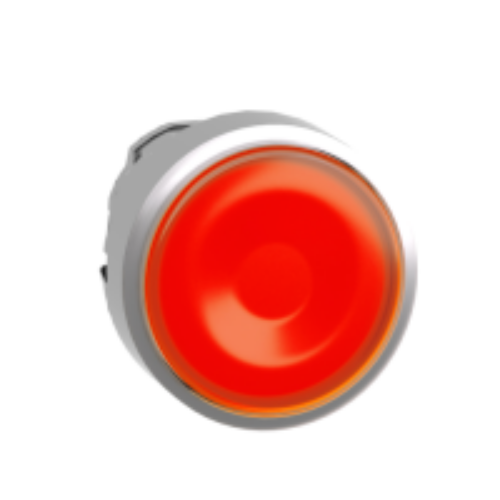

gama de produse Harmony XB4
Tip produs sau componenta Cap pentru buton iluminat
nume scurt al dispozitivului ZB4
compatibilitate produs Universal LED
material rama Metal cromat
tip cap Standard
diametrul de montaj 22 mm
cantitate indivizibila de vanzare 1
forma a capului unitatii de semnalizare Rotund
tip de operator Revenire cu arc
profil utilizator Verde Incastrat, nemarcat
informatii suplimentare operator Cu lentila simpla
Suplimentar
CAD latime globala 29 mm
CAD inaltime globala 29 mm
CAD adancime globala 30 mm
greutate neta 0,026 kg
rezistenta la spalare cu presiune inalta 7000000 Pa la 55 °C, distanta : 0.1 m
durabilitate mecanica 10000000 cic
cod compozitie electrica M1 pentru <6 contacte utilizand monofilar bloc in montajin fata cu LED integral M2 pentru <6 contacte utilizand single and double bloc in montajin fata cu LED integral M6 pentru <2 contacte utilizand monofilar bloc in montajin fata cu integral LED and transformer M10 pentru <2 contacte utilizand monofilar bloc in montajin fata cu LED integral
prezentare dispozitiv Basic sub-assemblies
Mediu
tratament protector TH
temperatura ambietala pentru depozitare -40…70 °C
temperatura ambientala de functionare -40…70 °C
categorie de supratensiune Class I conformitate cu IEC 60536
grad de protectie IP IP66 conformitate cu SR EN 60529 IP67 IP69 IP69K
grad de protectie NEMA NEMA 13 NEMA 4X
grad de protectie IK IK06 conformitate cu EN 50102
standarde EN/IEC 60947-5-5 UL 60947-1 JIS C8201-5-1 EN/IEC 60947-5-4 EN/IEC 60947-1 CSA C22.2 No 15 SR EN 60947-5-1 JIS C8201-1
certificari produs GL BV LROS (Lloyds register of shipping) DNV listat de UL CSA
rezistenta la vibratii 5 gn (f= 2…500 Hz) conformitate cu IEC 60068-2-6
rezistenta la socuri 30 gn (durata = 18 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27 50 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 4,500 cm
Latime prima forma de impachetare 3,400 cm
Lungime prima forma de impachetare 5,400 cm
Greutate prima forma de impachetare 27,000 g
Unitate de masura pentru a doua forma de impachetare S03
Numar unitati in a doua forma de impachetare 300
Inaltime a doua forma de impachetare 30,000 cm
Latime a doua forma de impachetare 30,000 cm
Lungime a doua forma de impachetare 40,000 cm
Greutate a doua forma de impachetare 8,497 kg
Unitate de masura pentru a treia forma de impachetare P06
Numar unitati in a treia forma de impachetare 2400
Inaltime a treia forma de impachetare 75,000 cm
Latime a treia forma de impachetare 60,000 cm
Lungime a treia forma de impachetare 80,000 cm
Greutate a treia forma de impachetare 77,980 kg
Garanție contractuală
Garantie 18 luni
Principal gama de produse Harmony XB5 Tip produs sau componenta Lampa pilot nume scurt al dispozitivului XB5 material rama Plastic gri inchis material inel de fixare Plastic tip cap Standard diametrul de montaj 22 mm cantitate indivizibila de vanzare 1 forma a capului unitatii de semnalizare Rotund capac/operator sau culoare lentila Verde informatii suplimentare operator Cu lentila simpla sursa de lumina Universal LED baza bec LED integral culoare sursa de lumina Verde [Us] tensiune de alimentare nominala 230...240 V c.a. la 50/60 Hz prezentare dispozitiv Produs complet Suplimentar inaltime 42 mm latime 30 mm adancime 54 mm descriere borne ISO nr. 1 (X1-X2)PL greutate neta 0,038 kg rezistenta la spalare cu presiune inalta 7000000 Pa la 55 °C, distanta : 0.1 m conexiuni - borne Borne cu surub, <= 2 x 1.5 mm² cu pini conformitate cu IEC 60947-1 Borne cu surub, 1 x 0.22...2 x 2.5 mm² fara terminale de cablu conformitate cu IEC 60947-1 [Ui] tensiune nominala de izolatie 250 V (grad de poluare 3) conformitate cu IEC 60947-1 [Uimp] tensiune de tinere la impuls 4 kV conformitate cu IEC 60947-1 tip semnalizare Stabil GCR BRIDGE XB5AVCUST05 Cod compatibilitate XB5 limitele tensiunii de alimentare 195…264 V c.a. consum de curent 14 mA durata de utilizare 100000 H la tensiunea nominală şi 25 °C incercare la supratensiuni tranzitorii 1 kV conformitate cu IEC 61000-4-5 Mediu tratament protector TH temperatura ambietala pentru depozitare -40…70 °C temperatura ambientala de functionare -40…70 °C categorie de supratensiune Clasa II conformitate cu IEC 60536 grad de protectie IP IP66 conformitate cu SR EN 60529 IP67 conformitate cu SR EN 60529 IP69 conformitate cu SR EN 60529 IP69K conformitate cu ISO 20653 grad de protectie NEMA NEMA 13 NEMA 4X grad de protectie IK IK05 conforming to IEC 50102 Standarde UL 60947-1 SR EN 60947-5-4 CSA C22.2 No 15 SR EN 60947-5-1 JIS C8201-5-1 IEC 60947-1 JIS C8201-1 certificari produs listat de UL CSA rezistenta la vibratii 5 gn (f= 12…500 Hz) conformitate cu IEC 60068-2-6 rezistenta la socuri 50 gn (durata = 18 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27 30 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27 rezistenta la tranzienti rapizi 2 kV conformitate cu IEC 61000-4-4 rezistenta la campuri electromagnetice 10 V/m conformitate cu IEC 61000-4-3 compatibilitate electromagnetica Descărcare electrostatică - test level: 6 kV (pe contact (pe părţile metalice)) conforming to IEC 61000-4-2 Descărcare electrostatică - test level: 9 kV (în aer liber (în părţile izolate)) conforming to IEC 61000-4-2 Emisii electromagnetice clasa B conforming to IEC 55011 rezistenta la descarcari electrostatice 6 kV pe contact (pe părţile metalice) conformitate cu IEC 61000-4-2 8 kV în aer liber (în părţile izolate) conformitate cu IEC 61000-4-2 emisie electromagnetica Clasa B conformitate cu IEC 55011 Unitati de ambalare Unitate de masura pentru prima forma de impachetare PCE Numar unitati in prima forma de impachetare 1 Inaltime prima forma de impachetare 3,500 cm Latime prima forma de impachetare 5,500 cm Lungime prima forma de impachetare 8,500 cm Greutate prima forma de impachetare 35,500 g Unitate de masura pentru a doua forma de impachetare S03 Numar unitati in a doua forma de impachetare 150 Inaltime a doua forma de impachetare 30,000 cm Latime a doua forma de impachetare 30,000 cm Lungime a doua forma de impachetare 40,000 cm Greutate a doua forma de impachetare 5,764 kg Unitate de masura pentru a treia forma de impachetare P06 Numar unitati in a treia forma de impachetare 1200 Inaltime a treia forma de impachetare 75,000 cm Latime a treia forma de impachetare 80,000 cm Lungime a treia forma de impachetare 60,000 cm Greutate a treia forma de impachetare 54,112 kg Garanție contractuală Garantie 18 luni
gama de produse Easy Harmony XA2
Tip produs sau componenta Buton complet
nume scurt al dispozitivului XA2
material rama Plastic
material inel de fixare Plastic
Suplimentar
diametrul de montaj 22,5 mm
cantitate indivizibila de vanzare 1
tratament protector TC
pozitie de operare Orice pozitie
centru de fixare >= 30 x 40 mm (panou) - grosime: 1…5 mm
mod de fixare Fixing nut 2…2,4 N.m
forma a capului unitatii de semnalizare Rotund
tip de operator Revenire cu arc
profil utilizator Alb Incastrat
tip si compozitie contacte 1 NO
operare contacte Decuplare lenta
durabilitate mecanica 1500000 cic
conexiuni - borne Borna cu clema cu surub, <= 2 x 1.5 mm² Borna cu clema cu surub, <= 1 x 2.5 mm² Borna cu clema cu surub, >= 1 x 0.5 mm² Borne Faston, dimensiune conexiune6.3 mm
cuplu de strangere 0,8 N.m
protectie la scurtcircuit 10 A gL fuse conformitate cu IEC 60269-1
[Ith] curent termic conventional in aer liber 10 A
[Ui] tensiune nominala de izolatie 600 V conformitate cu IEC 60947-1
[Uimp] tensiune de tinere la impuls 6 kV conformitate cu IEC 60947-1
[Ie] curent nominal de utilizare 3 A la 240 V, AC-15, A600 0,27 A la 250 V, DC-13, Q600
durabilitate electrica 500000 cic, AC-15, 3 A la 230 V, rata de functionare <60 cic/mn, factor de sarcina: 0,5 conformitate cu SR EN 60947-5-4 500000 cic, DC-13, 0,2 A la 110 V, rata de functionare <60 cic/mn, factor de sarcina: 0,5
securitatea electrica IEC 60947-5-4 Λ < 10exp(-8) la 24 V
latime 30 mm
inaltime 42 mm
adancime 54,7 mm
greutate neta 0,032 kg
capac/operator sau culoare lentila Alb
tip de operator Revenire cu arc
Mediu
temperatura ambietala pentru depozitare -40…70 °C
temperatura ambientala de functionare -25…55 °C
categorie de supratensiune Class I conformitate cu IEC 536
grad de protectie IP IP65 conformitate cu SR EN 60529
grad de protectie IK IK03 conformitate cu SR EN 60529
standarde SR EN 60947-5-1 IEC 60947-1 GB 14048.5 GB 14048.1
certificari produs CCC UE
rezistenta la vibratii 10 gn (f= 40…500 Hz) conformitate cu IEC 60068-2-6
rezistenta la socuri 70 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 3,5 cm
Latime prima forma de impachetare 4,0 cm
Lungime prima forma de impachetare 6,0 cm
Greutate prima forma de impachetare 33,0 g
Unitate de masura pentru a doua forma de impachetare S02
Numar unitati in a doua forma de impachetare 100
Inaltime a doua forma de impachetare 15,0 cm
Latime a doua forma de impachetare 30,0 cm
Lungime a doua forma de impachetare 40,0 cm
Greutate a doua forma de impachetare 3,537 kg
Unitate de masura pentru a treia forma de impachetare P06
Numar unitati in a treia forma de impachetare 1600
Inaltime a treia forma de impachetare 75,0 cm
Latime a treia forma de impachetare 80,0 cm
Lungime a treia forma de impachetare 60,0 cm
Greutate a treia forma de impachetare 64,592 kg
Garanție contractuală
Garantie 18 luni

Specificatii

Principal
gama de produse TeSys Deca
Tip produs sau componenta Contactor
nume scurt al dispozitivului LC1D
aplicatie contactor Comanda motor Sarcina rezistiva
categorie de utilizare AC-4 AC-1 AC-3 AC-3e
descriere poli 3P
[Ue] tensiune nominala de functionare Circuit de alimentare <= 690 V c.a. 25...400 Hz Circuit de alimentare <= 300 V c.c.
[Ie] curent nominal de utilizare 9 A (at <60 °C) at <= 440 V c.a. AC-3 for circuit de alimentare 25 A (at <60 °C) at <= 440 V c.a. AC-1 for circuit de alimentare 9 A (at <60 °C) at <= 440 V c.a. AC-3e for circuit de alimentare
[Uc] control circuit voltage 24 V c.c.
Suplimentar
putere motor kW 2,2 kW at 220...230 V c.a. 50/60 Hz (AC-3) 4 kW at 380...400 V c.a. 50/60 Hz (AC-3) 4 kW at 415...440 V c.a. 50/60 Hz (AC-3) 5,5 kW at 500 V c.a. 50/60 Hz (AC-3) 5,5 kW at 660...690 V c.a. 50/60 Hz (AC-3) 2,2 kW at 400 V c.a. 50/60 Hz (AC-4) 2,2 kW at 220...230 V c.a. 50/60 Hz (AC-3e) 4 kW at 380...400 V c.a. 50/60 Hz (AC-3e) 4 kW at 415...440 V c.a. 50/60 Hz (AC-3e) 5,5 kW at 500 V c.a. 50/60 Hz (AC-3e) 5,5 kW at 660...690 V c.a. 50/60 Hz (AC-3e)
putere motor hp 1 CP at 230/240 V c.a. 50/60 Hz for 1 fază motors 2 CP at 200/208 V c.a. 50/60 Hz for 3 faze motors 2 CP at 230/240 V c.a. 50/60 Hz for 3 faze motors 5 CP at 460/480 V c.a. 50/60 Hz for 3 faze motors 7,5 CP at 575/600 V c.a. 50/60 Hz for 3 faze motors 0,33 CP at 115 V c.a. 50/60 Hz for 1 fază motors
Cod compatibilitate LC1D
compozitie contact pol 3 NO
capac de protectie Cu
[Ith] curent termic conventional in aer liber 25 A (at 60 °C) for circuit de alimentare 10 A (at 60 °C) for circuit de semnalizare
Irms capacitatea nominala la inchidere 250 A at 440 V for circuit de alimentare conforming to SR EN 60947 140 A c.a. for circuit de semnalizare conforming to SR EN 60947-5-1 250 A c.c. for circuit de semnalizare conforming to SR EN 60947-5-1
capacitate de rupere nominala 250 A at 440 V for circuit de alimentare conforming to SR EN 60947
[Icw] curent nominal de scurtcircuit admisibil 105 A 40 °C - 10 s for circuit de alimentare 210 A 40 °C - 1 s for circuit de alimentare 30 A 40 °C - 10 min for circuit de alimentare 61 A 40 °C - 1 min for circuit de alimentare 100 A - 1 s for circuit de semnalizare 120 A - 500 ms for circuit de semnalizare 140 A - 100 ms for circuit de semnalizare
calibrul fuzibilului asociat 10 A gG for circuit de semnalizare conforming to SR EN 60947-5-1 25 A gG at <= 690 V coordination tip 1 for circuit de alimentare 20 A gG at <= 690 V coordination tip 2 for circuit de alimentare
impedanta medie 2,5 mOhm - Ith 25 A 50 Hz for circuit de alimentare
puterea disipata pe pol 1,56 W AC-1 0,2 W AC-3 0,2 W AC-3e
[Ui] tensiune nominala de izolatie Circuit de alimentare 690 V conformitate cu IEC 60947-4-1 Circuit de alimentare 600 V CSA certificat Circuit de alimentare 600 V UL certificat Circuit de semnalizare 690 V conformitate cu IEC 60947-1 Circuit de semnalizare 600 V CSA certificat Circuit de semnalizare 600 V UL certificat
categorie de supratensiune III
Grad de poluare 3
[Uimp] tensiune de tinere la impuls 6 kV conformitate cu SR EN 60947
nivel de incredere al securitatii B10d = 1369863 cic contactor cu sarcină nominală conformitate cu EN/ISO 13849-1 B10d = 20000000 cic contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1
durabilitate mecanica 30 Mcycles
durabilitate electrica 0,6 Mcycles 25 A AC-1 la Ue <= 440 V 2 Mcycles 9 A AC-3 la Ue <= 440 V 2 Mcycles 9 A AC-3e la Ue <= 440 V
tipul circuitului de comanda C.c. standard
tehnologie bobine Supresor cu dioda limitatoare de varf bidirectionalaincorporat
limite de tensiune circuit de comanda 0.1...0.25 Uc -40…70 °C eliminare c.c. 0.7...1.25 Uc -40…60 °C operaţional c.c. 1...1.25 Uc 60…70 °C operaţional c.c.
consum de energie conectare in W 5,4 W 20 °C)
consum de energie mentinere in W 5,4 W la 20 °C
timp de functionare 63 ±15 % ms închidere 20 ±20 % ms deschidere
constanta de timp 28 ms
viteza maxima de functionare 3600 cic/h la <60 °C
conexiuni - borne Circuit de alimentare: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de alimentare: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de alimentare: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini Circuit de alimentare: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini Circuit de alimentare: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de alimentare: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini Circuit de comanda: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu
cuplu de strangere Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2 Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2 Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2 Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2
compozitie contact auxiliar 1 NO + 1 NC
tip contacte auxiliare Tip cuplare mecanică 1 NO + 1 NC conformitate cu SR EN 60947-5-1 tip contact în oglindă 1 NC conformitate cu IEC 60947-4-1
afisare frecventa circuit 25...400 Hz
tensiunea minima de comutare 17 V for circuit de semnalizare
curentul minim de comutare 5 mA for circuit de semnalizare
rezistenta de izolatie > 10 MΩ for circuit de semnalizare
timpul de nesuprapunere 1,5 ms la întreruperea alimentării între contactele NO şi NC 1,5 ms la energizare între contactele NO şi NC
suport de montare Placa Sina
Mediu
standarde CSA C22.2 No 15 SR EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 SR EN 60947-5-1 UL 60947-1 IEC 60335-1
certificari produs LROS (Lloyds register of shipping) CSA UL GOST DNV CCC GL BV RINA UKCA
grad de protectie IP IP20 parte frontala conformitate cu SR EN 60529
tratament protector TH conformitate cu IEC 60068-2-30
încercare climatică Conformitate cu IACS E10 exposure to damp heat conformitate cu IEC 60947-1 Annex Q category D exposure to damp heat
temperatura permisa a aerului in jurul aparatului -40…60 °C 60…70 °C cu declasare
altitudinea de functionare 0...3000 m
rezistenta la foc 850 °C conformitate cu IEC 60695-2-1
rezistenta mecanica Vibraţii contactor deschis (2 Gn, 5...300 Hz) Vibraţii contactor închis (4 Gn, 5...300 Hz) Şocuri contactor deschis (10 Gn pentru 11 ms) Şocuri contactor închis (15 Gn pentru 11 ms)
inaltime 77 mm
latime 45 mm
adancime 95 mm
greutate neta 0,48 kg
Conditii de mediu
Intarziere flacara V1 conformitate cu UL 94
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 5,000 cm
Latime prima forma de impachetare 9,200 cm
Lungime prima forma de impachetare 11,100 cm
Greutate prima forma de impachetare 523,000 g
Unitate de masura pentru a doua forma de impachetare S02
Numar unitati in a doua forma de impachetare 15
Inaltime a doua forma de impachetare 15,000 cm
Latime a doua forma de impachetare 30,000 cm
Lungime a doua forma de impachetare 40,000 cm
Greutate a doua forma de impachetare 8,160 kg
Unitate de masura pentru a treia forma de impachetare P06
Numar unitati in a treia forma de impachetare 240
Inaltime a treia forma de impachetare 75,000 cm
Latime a treia forma de impachetare 60,000 cm
Lungime a treia forma de impachetare 80,000 cm
Greutate a treia forma de impachetare 137,280 kg
Garanție contractuală
Garantie 18 months
gama de produse Harmony XB4
Tip produs sau componenta Lampa pilot
nume scurt al dispozitivului XB4
material rama Metal cromat
material inel de fixare Zamak
diametrul de montaj 22 mm
tip cap Standard
cantitate indivizibila de vanzare 1
forma a capului unitatii de semnalizare Rotund
capac/operator sau culoare lentila Rosu
informatii suplimentare operator Cu lentila simpla
sursa de lumina Universal LED
baza bec LED integral
culoare sursa de lumina Rosu
[Us] tensiune nominala de alimentare 230...240 V c.a. 50/60 Hz
Suplimentar
inaltime 47 mm
latime 30 mm
adancime 54 mm
descriere borne ISO nr. 1 (X1-X2)PL
greutate neta 0,08 kg
rezistenta la spalare cu presiune inalta 7000000 Pa la 55 °C, distanta : 0.1 m
conexiuni - borne Borne cu surub, <= 2 x 1.5 mm² cu pini conformitate cu IEC 60947-1 Borne cu surub, 1 x 0.22...2 x 2.5 mm² fara terminale de cablu conformitate cu IEC 60947-1
[Ui] tensiune nominala de izolatie 250 V (grad de poluare 3) conformitate cu IEC 60947-1
[Uimp] tensiune de tinere la impuls 4 kV conformitate cu IEC 60947-1
tip semnalizare Stabil
consum de curent 14 mA
durata de utilizare 100000 H la tensiunea nominală şi 25 °C
incercare la supratensiuni tranzitorii 1 kV conformitate cu IEC 61000-4-5
prezentare dispozitiv Produs complet
limitele tensiunii de alimentare 195…264 V c.a.
Mediu
tratament protector TH
temperatura ambietala pentru depozitare -40…70 °C
temperatura ambientala de functionare -40…70 °C
clasa de protectie la electrocutare Clasa I conformitate cu IEC 60536
grad de protectie IP IP66 conformitate cu SR EN 60529 IP67 IP69 IP69K
grad de protectie NEMA NEMA 13 NEMA 4X
grad de protectie IK IK06 conformitate cu IEC 50102
standarde JIS C8201-5-1 CSA C22.2 No 15 UL 60947-1 SR EN 60947-5-1 IEC 60947-5-5 SR EN 60947-5-4 IEC 60947-1 JIS C8201-1
certificari produs CSA listat de UL
rezistenta la vibratii 5 gn (f= 12…500 Hz) conformitate cu IEC 60068-2-6
rezistenta la socuri 30 gn (durata = 18 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27 50 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
rezistenta la tranzienti rapizi 2 kV conformitate cu IEC 61000-4-4
rezistenta la campuri electromagnetice 10 V/m conformitate cu IEC 61000-4-3
rezistenta la descarcari electrostatice 6 kV pe contact (pe părţile metalice) conformitate cu IEC 61000-4-2 8 kV în aer liber (în părţile izolate) conformitate cu IEC 61000-4-2
emisie electromagnetica Clasa B conformitate cu IEC 55011
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 3,4 cm
Latime prima forma de impachetare 5,4 cm
Lungime prima forma de impachetare 8,8 cm
Greutate prima forma de impachetare 79 g
Unitate de masura pentru a doua forma de impachetare BB1
Numar unitati in a doua forma de impachetare 5
Inaltime a doua forma de impachetare 3,4 cm
Latime a doua forma de impachetare 8,8 cm
Lungime a doua forma de impachetare 26,5 cm
Greutate a doua forma de impachetare 398 g
Unitate de masura pentru a treia forma de impachetare S03
Numar unitati in a treia forma de impachetare 150
Inaltime a treia forma de impachetare 30 cm
Latime a treia forma de impachetare 30 cm
Lungime a treia forma de impachetare 40 cm
Greutate a treia forma de impachetare 12,488 kg
Garanție contractuală
Garantie 18 luni
Weight
DimensionsNu se aplicăNu se aplicăNu se aplicăNu se aplicăNu se aplicăNu se aplică
Additional information
