Intr. aut. tip CVS630F TM600D 3P3D LV563306

SKU: LV563306
In Stock

Add to Wishlist
Add to Wishlist

Ți-a plăcut acest produs? Adaugă acum la favorite și urmărește produsul.

Add to Wishlist
Add to Wishlist
Ai o intrebare? Întrebați un specialist

+40 724 308 308 Apelează acum gratuit

Prețuri mici

Garanție de potrivire a prețurilor

Montare garantată.

Întotdeauna partea corectă

Experți interni.

Ne cunoaștem produsele

Retururi ușoare.

Rapid și fără probleme

Description

Gama EasyPact
nume produs EasyPact CVS
nume scurt al dispozitivului CVS630F
Tip produs sau componenta Disjunctor
aplicatie a dispozitivului Distributie
descriere poli 3P
descriere poli protejati 3d
Protectie impotriva curentului rezidual (Vigi) Fara
[In] curent nominal 600 A la 40 °C
Tip retea electrica C.a.
categorie de utilizare Categoria A
[Icu] capacitate de rupere 40 kA Icu la 220/240 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
36 kA Icu la 380/415 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
30 kA Icu la 440 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
nume unitate de declansare TM-D
tehnologie unitate de declansare Termo-magnetic
gama uitatii de declansare 600 A la 40 °C
tip de protectie Protectie la scurtcircuit (magnetica)
Protectie la suprasarcina (termica)
Suplimentar
[Uimp] tensiune de tinere la impuls 8 kV conforming to SR EN 60947-2
frecventa retea electrica 50/60 Hz
cod capacitate de rupere F
[Ics] capacitatea nominala de rupere in serviciu 40 kA la 220/240 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
36 kA la 380/415 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
23 kA la 440 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
durabilitate mecanica 15000 cic
durabilitate electrica 4000 cic 415 V In conformitate cu SR EN 60947-2
tip de control Comutare
gama de reglaj a protectiei termice 420…600 A
tip de reglare a restabilirii prelungite Ir Reglabil
interval de reglare a restabilirii prelungite 0,7…1 x In
tip de ajustareintarziere prelungita Fix
tip de reglare a restabilirii instantanee Ii Reglabil
interval de reglare a restabilirii instantanee 4…8 x In
indicator de pozitie contact Da
mod de montare Fix
suport de montare Placa dorsala
conexiune superioara Fata
conexiune inferioara Fata
conexiuni – borne Conexiune cu surub
pasul conexiunii 45 mm
Cod compatibilitate CVS630
latime 140 mm
adancime 110 mm
inaltime 255 mm
greutate neta 5,2 kg
Mediu
standarde SR EN 60947-2
SR EN 60947-2
certificari produs IEC
GOST
clasa de protectie la electrocutare Clasa II
grad de poluare 3 conformitate cu SR EN 60664-1
grad de protectie IP IP40
temperatura ambientala de functionare -25…70 °C
temperatura ambietala pentru depozitare -50…85 °C
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 15,000 cm
Latime prima forma de impachetare 15,500 cm
Lungime prima forma de impachetare 29,000 cm
Greutate prima forma de impachetare 5,318 kg
Unitate de masura pentru a doua forma de impachetare S04
Numar unitati in a doua forma de impachetare 3
Inaltime a doua forma de impachetare 30 cm
Latime a doua forma de impachetare 40 cm
Lungime a doua forma de impachetare 60 cm
Greutate a doua forma de impachetare 16,604 kg
Unitate de masura pentru a treia forma de impachetare P12
Numar unitati in a treia forma de impachetare 12
Inaltime a treia forma de impachetare 45,000 cm
Latime a treia forma de impachetare 80,000 cm
Lungime a treia forma de impachetare 120,000 cm
Greutate a treia forma de impachetare 78,416 kg

Brand

SCHNEIDER

Reviews

There are no reviews yet.

Be the first to review “Intr. aut. tip CVS630F TM600D 3P3D LV563306”

Your email address will not be published. Required fields are marked *

Quick Comparison

SettingsIntr. aut. tip CVS630F TM600D 3P3D LV563306 removeTeSys D contactor 3P 65A AC-3440V - aux 1NO+1NC - 230V 50Hz - EverLink removeActi9, C120N, intreruptor, 3P, 125A, curba C, A9N18369 removeContactor, Ict, 2 Poli, 2 Nd, 25 A, 220, 240 V, C.A., A9C20834 removeContact Auxiliar Tesys - 1 No + 1 Nc removeTeSys D contactor 3P 25A AC-3440V - aux 1NO+1NC - 230V 50Hz remove
ImagePlaceholder
SKULV563306LC1D65AP5A9N18369A9C20834GVAN11LC1D25P5
Rating
Price
Stock
In Stock
In Stock
In Stock
In Stock
In Stock
In Stock
AvailabilityIn StockIn StockIn StockIn StockIn StockIn Stock
Add to cart

Read more

Read more

Read more

Read more

Read more

Read more

Description
Content
Gama EasyPact
nume produs EasyPact CVS
nume scurt al dispozitivului CVS630F
Tip produs sau componenta Disjunctor
aplicatie a dispozitivului Distributie
descriere poli 3P
descriere poli protejati 3d
Protectie impotriva curentului rezidual (Vigi) Fara
[In] curent nominal 600 A la 40 °C
Tip retea electrica C.a.
categorie de utilizare Categoria A
[Icu] capacitate de rupere 40 kA Icu la 220/240 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 36 kA Icu la 380/415 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 30 kA Icu la 440 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
nume unitate de declansare TM-D
tehnologie unitate de declansare Termo-magnetic
gama uitatii de declansare 600 A la 40 °C
tip de protectie Protectie la scurtcircuit (magnetica) Protectie la suprasarcina (termica)
Suplimentar
[Uimp] tensiune de tinere la impuls 8 kV conforming to SR EN 60947-2
frecventa retea electrica 50/60 Hz
cod capacitate de rupere F
[Ics] capacitatea nominala de rupere in serviciu 40 kA la 220/240 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 36 kA la 380/415 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 23 kA la 440 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
durabilitate mecanica 15000 cic
durabilitate electrica 4000 cic 415 V In conformitate cu SR EN 60947-2
tip de control Comutare
gama de reglaj a protectiei termice 420…600 A
tip de reglare a restabilirii prelungite Ir Reglabil
interval de reglare a restabilirii prelungite 0,7...1 x In
tip de ajustareintarziere prelungita Fix
tip de reglare a restabilirii instantanee Ii Reglabil
interval de reglare a restabilirii instantanee 4...8 x In
indicator de pozitie contact Da
mod de montare Fix
suport de montare Placa dorsala
conexiune superioara Fata
conexiune inferioara Fata
conexiuni - borne Conexiune cu surub
pasul conexiunii 45 mm
Cod compatibilitate CVS630
latime 140 mm
adancime 110 mm
inaltime 255 mm
greutate neta 5,2 kg
Mediu
standarde SR EN 60947-2 SR EN 60947-2
certificari produs IEC GOST
clasa de protectie la electrocutare Clasa II
grad de poluare 3 conformitate cu SR EN 60664-1
grad de protectie IP IP40
temperatura ambientala de functionare -25…70 °C
temperatura ambietala pentru depozitare -50…85 °C
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 15,000 cm
Latime prima forma de impachetare 15,500 cm
Lungime prima forma de impachetare 29,000 cm
Greutate prima forma de impachetare 5,318 kg
Unitate de masura pentru a doua forma de impachetare S04
Numar unitati in a doua forma de impachetare 3
Inaltime a doua forma de impachetare 30 cm
Latime a doua forma de impachetare 40 cm
Lungime a doua forma de impachetare 60 cm
Greutate a doua forma de impachetare 16,604 kg
Unitate de masura pentru a treia forma de impachetare P12
Numar unitati in a treia forma de impachetare 12
Inaltime a treia forma de impachetare 45,000 cm
Latime a treia forma de impachetare 80,000 cm
Lungime a treia forma de impachetare 120,000 cm
Greutate a treia forma de impachetare 78,416 kg
Gama TeSys TeSys Deca
Gama de produse TeSys Deca
Tip produs sau componenta Contactor
nume scurt al dispozitivului LC1D
aplicatie contactor Comanda motor Sarcina rezistiva
categorie de utilizare AC-4 AC-1 AC-3 AC-3e
descriere poli 3P
[Ue] tensiune nominala de functionare Circuit de alimentare <= 690 V c.a. 50 Hz Circuit de alimentare <= 300 V c.c.
[Ie] curent nominal de utilizare 65 A (at <60 °C) at <= 440 V AC-3 for circuit de alimentare 80 A (at <60 °C) at <= 440 V AC-1 for circuit de alimentare 65 A (at <60 °C) at <= 440 V AC-3e for circuit de alimentare
[Uc] control circuit voltage 230 V c.a. 50 Hz
Suplimentare
putere motor kW 18,5 kW at 220...230 V c.a. 50 Hz (AC-3) 30 kW at 380...400 V c.a. 50 Hz (AC-3) 37 kW at 415...440 V c.a. 50 Hz (AC-3) 37 kW at 500 V c.a. 50 Hz (AC-3) 37 kW at 660...690 V c.a. 50 Hz (AC-3) 11 kW at 400 V c.a. 50 Hz (AC-4) 18,5 kW at 220...230 V c.a. 50 Hz (AC-3e) 30 kW at 380...400 V c.a. 50 Hz (AC-3e) 37 kW at 415...440 V c.a. 50 Hz (AC-3e) 37 kW at 500 V c.a. 50 Hz (AC-3e) 37 kW at 660...690 V c.a. 50 Hz (AC-3e)
Cod compatibilitate LC1D
compozitie contact pol 3 NO
compatibilitatea contactelor M2
capac de protectie Cu
[Ith] curent termic conventional in aer liber 10 A (at 60 °C) for circuit de semnalizare 80 A (at 60 °C) for circuit de alimentare
Irms capacitatea nominala la inchidere 140 A c.a. for circuit de semnalizare conforming to SR EN 60947-5-1 250 A c.c. for circuit de semnalizare conforming to SR EN 60947-5-1 1000 A at 440 V for circuit de alimentare conforming to SR EN 60947
capacitate de rupere nominala 1000 A at 440 V for circuit de alimentare conforming to SR EN 60947
[Icw] curent nominal de scurtcircuit admisibil 110 A 40 °C - 10 min for circuit de alimentare 260 A 40 °C - 1 min for circuit de alimentare 640 A 40 °C - 10 s for circuit de alimentare 900 A 40 °C - 1 s for circuit de alimentare 100 A - 1 s for circuit de semnalizare 120 A - 500 ms for circuit de semnalizare 140 A - 100 ms for circuit de semnalizare
calibrul fuzibilului asociat 10 A gG for circuit de semnalizare conforming to SR EN 60947-5-1 125 A gG at <= 690 V coordination tip 1 for circuit de alimentare 125 A gG at <= 690 V coordination tip 2 for circuit de alimentare
impedanta medie 1,5 mOhm - Ith 80 A 50 Hz for circuit de alimentare
puterea disipata pe pol 9,6 W AC-1 6,3 W AC-3 6,3 W AC-3e
[Ui] tensiune nominala de izolatie Circuit de alimentare 690 V conformitate cu IEC 60947-4-1 Circuit de alimentare 600 V CSA certificat Circuit de alimentare 600 V UL certificat Circuit de semnalizare 690 V conformitate cu IEC 60947-1 Circuit de semnalizare 600 V CSA certificat Circuit de semnalizare 600 V UL certificat
categorie de supratensiune III
Grad de poluare 3
[Uimp] tensiune de tinere la impuls 6 kV conformitate cu SR EN 60947
nivel de incredere al securitatii B10d = 1369863 cic contactor cu sarcină nominală conformitate cu EN/ISO 13849-1 B10d = 20000000 cic contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1
durabilitate mecanica 6 Mega cicluri
durabilitate electrica 1,4 Mega cicluri 80 A AC-1 la Ue <= 440 V 1,45 Mega cicluri 65 A AC-3 la Ue <= 440 V 1,45 Mega cicluri 65 A AC-3e la Ue <= 440 V
tipul circuitului de comanda C.a. la 50 Hz standard
tehnologie bobine Fără modul de deparazitare inclus
limite de tensiune circuit de comanda 0.3...0.6 Uc -40…70 °C eliminare c.a. 50 Hz 0,8...1,1 Uc -40…60 °C operaţional c.a. 50 Hz 1...1.1 Uc 60…70 °C operaţional c.a. 50 Hz
consum de energie conectare in VA 160 VA 50 Hz cos phi 0,75 (at 20 °C)
consum de energie mentinere in VA 15 VA 50 Hz cos phi 0,3 (at 20 °C)
disipare de caldura 4…5 W at 50 Hz
timp de functionare 4...19 ms deschidere 12...26 ms închidere
viteza maxima de functionare 3600 cic/h la <60 °C
conexiuni - borne Circuit de comanda: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de alimentare: conexiune cu surub 1 1…35 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de alimentare: conexiune cu surub 2 1…25 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de alimentare: conexiune cu surub 1 1…35 mm² - cable stiffness: flexibil cu pini Circuit de alimentare: conexiune cu surub 2 1…25 mm² - cable stiffness: flexibil cu pini Circuit de alimentare: conexiune cu surub 1 1…35 mm² - cable stiffness: solid fara terminale de cablu Circuit de alimentare: conexiune cu surub 2 1…25 mm² - cable stiffness: solid fara terminale de cablu
cuplu de strangere Circuit de alimentare 8 N.m - pornit conectori EverLink cu şurub BTR - cablu 25…35 mm² hexagonal 4 mm Circuit de alimentare 5 N.m - pornit conectori EverLink cu şurub BTR - cablu 1…25 mm² hexagonal 4 mm Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2 Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2 Circuit de alimentare 2,5 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2
compozitie contact auxiliar 1 NO + 1 NC
tip contacte auxiliare Tip cuplare mecanică 1 NO + 1 NC conformitate cu SR EN 60947-5-1 tip contact în oglindă 1 NC conformitate cu IEC 60947-4-1
afisare frecventa circuit 25...400 Hz
tensiunea minima de comutare 17 V for circuit de semnalizare
curentul minim de comutare 5 mA for circuit de semnalizare
rezistenta de izolatie > 10 MΩ for circuit de semnalizare
timpul de nesuprapunere 1,5 ms la întreruperea alimentării între contactele NO şi NC 1,5 ms la energizare între contactele NO şi NC
Suport de montaj Sina Placa
Mediu
standarde EN/IEC 60947-4-1 SR EN 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 IEC 60335-1
Certificari produs UL CSA CCC EAC KC LROS (Lloyds register of shipping) DNV-GL RINA BV
grad de protectie IP IP20 parte frontala conformitate cu SR EN 60529
tratament protector TH conformitate cu IEC 60068-2-30
încercare climatică Conformitate cu IACS E10 exposure to damp heat conformitate cu IEC 60947-1 Annex Q category D exposure to damp heat
temperatura permisa a aerului in jurul aparatului -40…60 °C 60…70 °C cu declasare
altitudinea de functionare 0...3000 m
rezistenta la foc 850 °C conformitate cu IEC 60695-2-1
Intarziere flacara V1 conformitate cu UL 94
rezistenta mecanica Vibraţii contactor deschis (2 Gn, 5...300 Hz) Vibraţii contactor închis (4 Gn, 5...300 Hz) Şocuri contactor închis (15 Gn pentru 11 ms) Şocuri contactor deschis (10 Gn pentru 11 ms)
Inaltime 122 mm
latime 55 mm
Adancime 120 mm
Greutate neta 0,86 kg
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 6,500 cm
Latime prima forma de impachetare 14,000 cm
Lungime prima forma de impachetare 15,500 cm
Greutate prima forma de impachetare 913,000 g
Unitate de masura pentru a doua forma de impachetare S02
Numar unitati in a doua forma de impachetare 10
Inaltime a doua forma de impachetare 15,000 cm
Latime a doua forma de impachetare 30,000 cm
Lungime a doua forma de impachetare 40,000 cm
Greutate a doua forma de impachetare 9,380 kg
Unitate de masura pentru a treia forma de impachetare P06
Numar unitati in a treia forma de impachetare 160
Inaltime a treia forma de impachetare 75,000 cm
Latime a treia forma de impachetare 80,000 cm
Lungime a treia forma de impachetare 60,000 cm
Greutate a treia forma de impachetare 158,080 kg
gama de produse C120
Gama Acti 9
nume produs C120
Tip produs sau componenta Miniature circuit-breaker
nume scurt al dispozitivului C120N
aplicatie a dispozitivului Distributie
descriere poli 3P
numarul polilor protejati 3
[In] calibru 125 A la 30 °C
Tip retea electrica C.a.
tehnologie unitate de declansare Termo-magnetic
cod pentru curba C
capacitate de rupere 10000 A Icn la 230...400 V c.a. 50/60 Hz conformitate cu EN/IEC 60898-1 6 kA Icu la 440 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 20 kA Icu la 220...240 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 10 kA Icu la 380...415 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 10 kA Icu la <= 375 V c.c. conformitate cu SR EN 60947-2
adecvare pentru izolatie Da conformitate cu SR EN 60947-2
Suplimentar
frecventa retea electrica 50/60 Hz
[Ue] tensiune nominala de functionare <= 375 V c.c. 380...415 V c.a. 50/60 Hz 220...240 V c.a. 50/60 Hz 440 V c.a. 50/60 Hz 230...400 V c.a. 50/60 Hz
limita de declansare magnetica 5...10 x In
[Ics] capacitatea nominala de rupere in serviciu 7500 A 75 % conformitate cu EN/IEC 60898-1 - 230...400 V c.a. 50/60 Hz 4,5 kA 75 % conformitate cu SR EN 60947-2 - 440 V c.a. 50/60 Hz 7,5 kA 75 % conformitate cu SR EN 60947-2 - 380...415 V c.a. 50/60 Hz 15 kA 75 % conformitate cu SR EN 60947-2 - 220...240 V c.a. 50/60 Hz 10 kA 100 % conformitate cu SR EN 60947-2 - <= 375 V c.c.
clasa de limitare 3 conformitate cu SR EN 60947-2
[Ui] tensiune nominala de izolatie 500 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
[Uimp] tensiune nominala de tinere la impuls 6 kV conformitate cu SR EN 60947-2
indicator de pozitie contact Da
tip de control Comutare
semnalizare locala Indicatie ON/OFF
mod de montare Clipsabil
suport de montare Sina DIN simetrica, 35 mm
pieptene bare de distributie pe categorii de compatibilitate Da
Numar de pasi de 9mm pe rand 9
inaltime 81 mm
latime 81 mm
adancime 73 mm
greutate neta 0,615 kg
culoare Alb
durabilitate mecanica 20000 cic
durabilitate electrica 5000 cic conformitate cu SR EN 60947-2
descriere optiuni de blocare Handle sealable with cable diameter 0.7mm in OFF or ON position
conexiuni - borne Borne tip tunel1…50 mm² rigid Borne tip tunel1,5…35 mm² flexibil
lungimea de dezizolare a cablului 15 mm
cuplu de strangere 3,5 N.m
protectie de scurgere la pamant Cutie de borne separata
Mediu
standarde SR EN 60947-2 EN/IEC 60898-1
certificari produs EAC
grad de protectie IP IP20 conformitate cu SR EN 60529
grad de poluare 3 conformitate cu SR EN 60947-2
categorie de supratensiune IV
tropicalizare 2 conformitate cu SR EN 60068-1
umiditate relativa 95 % la 55 °C
altitudine de functionare 2000 m
temperatura ambientala de functionare -25…70 °C
temperatura ambietala pentru depozitare -40…85 °C
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 7,500 cm
Latime prima forma de impachetare 8,000 cm
Lungime prima forma de impachetare 8,000 cm
Greutate prima forma de impachetare 583,000 g
Unitate de masura pentru a doua forma de impachetare BB1
Numar unitati in a doua forma de impachetare 4
Inaltime a doua forma de impachetare 8,500 cm
Latime a doua forma de impachetare 9,500 cm
Lungime a doua forma de impachetare 33,000 cm
Greutate a doua forma de impachetare 2,403 kg
Unitate de masura pentru a treia forma de impachetare S03
Numar unitati in a treia forma de impachetare 24
Inaltime a treia forma de impachetare 30,000 cm
Latime a treia forma de impachetare 30,000 cm
Lungime a treia forma de impachetare 40,000 cm
Greutate a treia forma de impachetare 14,830 kg
Garanție contractuală
Garantie 18 luni
Gama de produse Acti9
nume produs Acti9 iCT
Tip produs sau componenta Contactor
nume scurt al dispozitivului iCT
aplicatie a dispozitivului Motor-heating-lighting
Poli 4P
[Ie] curent nominal de utilizare 25 A AC-7A 8,5 A AC-7B
compozitie contact pol 4 NO
Tip retea electrica C.a.
tip de control Control de la distanta
tensiune circuit de comanda 220...240 V c.a. 50 Hz
Suplimentar
frecventa retea electrica 50 Hz
[Ue] tensiune nominala de functionare 400 V c.a. 50 Hz
putere maxima 1,6 W la 400 V c.a.
[Ui] tensiune nominala de izolatie 500 V c.a. 50/60 Hz
[Uimp] tensiune nominala de tinere la impuls 4 kV
tip semnal de control Comandă meţtinută
frecventa de comutare 100 switching operations/day
semnalizare locala Indicator de acţionare
puterea consumata la mentinere in VA 4,6 VA
varf de putere in VA 34 VA
mod de montare Clipsabil
suport de montare Sina DIN simetrica, 35 mm
Numar de pasi de 9mm pe rand 4
inaltime 81 mm
latime 36 mm
adancime 60 mm
culoare Alb
durabilitate mecanica 1000000 cic
durabilitate electrica 100000 cic IEC/EN 61095 25 A 50 Hz AC-7A 30000 cic IEC/EN 61095 8,5 A 50 Hz AC-7B 30000 cic IEC/EN 61095 50 Hz AC-7C 100000 cic EN/IEC 60947-4-1 50 Hz AC-1 30000 cic EN/IEC 60947-4-1 50 Hz AC-3 30000 cic EN/IEC 60947-4-1 50 Hz AC-5A 30000 cic EN/IEC 60947-4-1 50 Hz AC-5B
conexiuni - borne Circuit de comanda borne tip tunel2 cablu(ri) 1,5 mm² rigid Circuit de alimentare borne tip tunel1 cablu(ri) 1…4 mm² flexibil Circuit de alimentare borne tip tunel1 cablu(ri) 1,5…6 mm² rigid Circuit de comanda borne tip tunel1 cablu(ri) 1,5…2,5 mm² rigid Circuit de comanda borne tip tunel2 cablu(ri) 1,5…2,5 mm² flexibil
cuplu de strangere Circuit de comanda: 0,8 N.m Circuit de alimentare: 0,8 N.m
compatibilitate produs IATEt IACTs IACTc IACTp
Cod compatibilitate ICT
segment de piata Cladiri comerciale mici Rezidential
Mediu
standarde IEC/EN 61095
nivel de zgomot 30 dB
disipare de caldura 1,6 W la 50/60 Hz
grad de protectie IP IP20
grad de poluare 2
tropicalizare 2 conformitate cu SR EN 60947-4-1 2 conformitate cu SR EN 61095 2 conformitate cu SR EN 1095
umiditate relativa 95 % la 55 °C
altitudine de functionare 2000 m
temperatura ambientala de functionare -5…60 °C
temperatura ambietala pentru depozitare -40…70 °C
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 4,000 cm
Latime prima forma de impachetare 11,200 cm
Lungime prima forma de impachetare 12,100 cm
Greutate prima forma de impachetare 234,000 g
Unitate de masura pentru a doua forma de impachetare BB1
Numar unitati in a doua forma de impachetare 6
Inaltime a doua forma de impachetare 11,500 cm
Latime a doua forma de impachetare 12,500 cm
Lungime a doua forma de impachetare 25,000 cm
Greutate a doua forma de impachetare 1,487 kg
Unitate de masura pentru a treia forma de impachetare S03
Numar unitati in a treia forma de impachetare 36
Inaltime a treia forma de impachetare 30,000 cm
Latime a treia forma de impachetare 30,000 cm
Lungime a treia forma de impachetare 40,000 cm
Greutate a treia forma de impachetare 9,420 kg
Garanție contractuală
Garantie 18 luni
Gama TeSys TeSys Deca
nume scurt al dispozitivului GVAN
Tip produs sau componenta Bloc de contacte auxiliar
compatibilitate produs GV2ME GV2RT GV2L GV3P GV3L GV2LE GV2P
locul de montare Partea stanga
compozitie contact pol 1 NO + 1 NC
Suplimentar
[Ui] tensiune nominala de izolatie 600 V conformitate cu UL 60947-1 690 V conformitate cu IEC 60947-1 600 V conformitate cu CSA C22.2 No 15
[Ue] tensiune nominala de functionare 48...690 V c.a. 24...240 V c.c.
[Ith] curent termic conventional in aer liber 6 A
durabilitate mecanica 100000 cic
curentul minim de comutare 5 mA
tensiunea minima de comutare 17 V
tip de protectie Întreruptor automat GB2CB... GG fuse 10 A
putere nominala de functionare in VA 300 VA la 48 V AC-15 - durabilitatea electrică: 100000 cic 414 VA la 690 V AC-15 - durabilitatea electrică: 100000 cic 500 VA la 110…127 V AC-15 - durabilitatea electrică: 100000 cic 500 VA la 500 V AC-15 - durabilitatea electrică: 100000 cic 650 VA la 440 V AC-15 - durabilitatea electrică: 100000 cic 720 VA la 230…240 V AC-15 - durabilitatea electrică: 100000 cic 850 VA la 380…415 V AC-15 - durabilitatea electrică: 100000 cic
putere nominala de functionare in W 120 W la 240 V DC-13 - durabilitatea electrică: 100000 cic 140 W la 110 V DC-13 - durabilitatea electrică: 100000 cic 140 W la 24 V DC-13 - durabilitatea electrică: 100000 cic 180 W la 60 V DC-13 - durabilitatea electrică: 100000 cic 240 W la 48 V DC-13 - durabilitatea electrică: 100000 cic
cuplu de strangere 1,4 N.m - pornit borne cu surub
inaltime 89 mm
latime 9,3 mm
adancime 66 mm
greutate neta 0,05 kg
culoare Gri inchis
Mediu
caracteristica de mediu Mediu normal
certificari produs UKCA
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 1,500 cm
Latime prima forma de impachetare 7,000 cm
Lungime prima forma de impachetare 9,000 cm
Greutate prima forma de impachetare 46,000 g
Unitate de masura pentru a doua forma de impachetare BB1
Numar unitati in a doua forma de impachetare 10
Inaltime a doua forma de impachetare 9,500 cm
Latime a doua forma de impachetare 10,000 cm
Lungime a doua forma de impachetare 15,200 cm
Greutate a doua forma de impachetare 510,000 g
Unitate de masura pentru a treia forma de impachetare S02
Numar unitati in a treia forma de impachetare 60
Inaltime a treia forma de impachetare 15,000 cm
Latime a treia forma de impachetare 30,000 cm
Lungime a treia forma de impachetare 40,000 cm
Greutate a treia forma de impachetare 3,294 kg

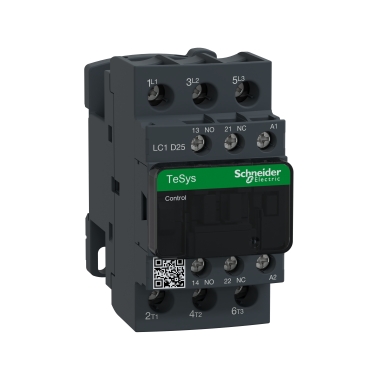

gama de produse TeSys Deca
Tip produs sau componenta Contactor
nume scurt al dispozitivului LC1D
aplicatie contactor Comanda motor Sarcina rezistiva
categorie de utilizare AC-1 AC-3 AC-4 AC-3e
descriere poli 3P
[Ue] tensiune nominala de functionare Circuit de alimentare <= 690 V c.a. 50 Hz Circuit de alimentare <= 300 V c.c.
[Ie] curent nominal de utilizare 25 A (at <60 °C) at <= 440 V AC-3 for circuit de alimentare 40 A (at <60 °C) at <= 440 V AC-1 for circuit de alimentare 25 A (at <60 °C) at <= 440 V AC-3e for circuit de alimentare
[Uc] control circuit voltage 230 V c.a. 50 Hz
Suplimentar
putere motor kW 5,5 kW at 220...230 V c.a. 50 Hz (AC-3) 11 kW at 380...400 V c.a. 50 Hz (AC-3) 11 kW at 415...440 V c.a. 50 Hz (AC-3) 15 kW at 500 V c.a. 50 Hz (AC-3) 15 kW at 660...690 V c.a. 50 Hz (AC-3) 5,5 kW at 400 V c.a. 50 Hz (AC-4) 5,5 kW at 220...230 V c.a. 50 Hz (AC-3e) 11 kW at 380...400 V c.a. 50 Hz (AC-3e) 11 kW at 415...440 V c.a. 50 Hz (AC-3e) 15 kW at 500 V c.a. 50 Hz (AC-3e) 15 kW at 660...690 V c.a. 50 Hz (AC-3e)
Cod compatibilitate LC1D
compozitie contact pol 3 NO
compatibilitatea contactelor M2
capac de protectie Cu
[Ith] curent termic conventional in aer liber 10 A (at 60 °C) for circuit de semnalizare 40 A (at 60 °C) for circuit de alimentare
Irms capacitatea nominala la inchidere 140 A c.a. for circuit de semnalizare conforming to SR EN 60947-5-1 250 A c.c. for circuit de semnalizare conforming to SR EN 60947-5-1 450 A at 440 V for circuit de alimentare conforming to SR EN 60947
capacitate de rupere nominala 450 A at 440 V for circuit de alimentare conforming to SR EN 60947
[Icw] curent nominal de scurtcircuit admisibil 50 A 40 °C - 10 min for circuit de alimentare 120 A 40 °C - 1 min for circuit de alimentare 240 A 40 °C - 10 s for circuit de alimentare 380 A 40 °C - 1 s for circuit de alimentare 100 A - 1 s for circuit de semnalizare 120 A - 500 ms for circuit de semnalizare 140 A - 100 ms for circuit de semnalizare
calibrul fuzibilului asociat 10 A gG for circuit de semnalizare conforming to SR EN 60947-5-1 63 A gG at <= 690 V coordination tip 1 for circuit de alimentare 40 A gG at <= 690 V coordination tip 2 for circuit de alimentare
impedanta medie 2 mOhm - Ith 40 A 50 Hz for circuit de alimentare
puterea disipata pe pol 1,25 W AC-3 3,2 W AC-1 1,25 W AC-3e
[Ui] tensiune nominala de izolatie Circuit de alimentare 690 V conformitate cu IEC 60947-4-1 Circuit de alimentare 600 V CSA certificat Circuit de alimentare 600 V UL certificat Circuit de semnalizare 690 V conformitate cu IEC 60947-1 Circuit de semnalizare 600 V CSA certificat Circuit de semnalizare 600 V UL certificat
categorie de supratensiune III
Grad de poluare 3
[Uimp] tensiune de tinere la impuls 6 kV conformitate cu SR EN 60947
nivel de incredere al securitatii B10d = 1369863 cic contactor cu sarcină nominală conformitate cu EN/ISO 13849-1 B10d = 20000000 cic contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1
durabilitate mecanica 15 Mcycles
durabilitate electrica 1,65 Mcycles 25 A AC-3 la Ue <= 440 V 1,4 Mcycles 40 A AC-1 la Ue <= 440 V 1,65 Mcycles 25 A AC-3e la Ue <= 440 V
tipul circuitului de comanda C.a. la 50 Hz standard
tehnologie bobine Fără modul de deparazitare inclus
limite de tensiune circuit de comanda 0.3...0.6 Uc -40…70 °C eliminare c.a. 50 Hz 0,8...1,1 Uc -40…60 °C operaţional c.a. 50 Hz 1...1.1 Uc 60…70 °C operaţional c.a. 50 Hz
consum de energie conectare in VA 70 VA 50 Hz cos phi 0,75 (at 20 °C)
consum de energie mentinere in VA 7 VA 50 Hz cos phi 0,3 (at 20 °C)
disipare de caldura 2…3 W at 50 Hz
timp de functionare 12...22 ms închidere 4...19 ms deschidere
viteza maxima de functionare 3600 cic/h la <60 °C
conexiuni - borne Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini Circuit de comanda: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu Circuit de alimentare: borne cu surub 1 2,5…10 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de alimentare: borne cu surub 2 2,5…10 mm² - cable stiffness: flexibil fara terminale de cablu Circuit de alimentare: borne cu surub 1 1…10 mm² - cable stiffness: flexibil cu pini Circuit de alimentare: borne cu surub 2 1,5…6 mm² - cable stiffness: flexibil cu pini Circuit de alimentare: borne cu surub 1 1,5…10 mm² - cable stiffness: solid fara terminale de cablu Circuit de alimentare: borne cu surub 2 2,5…10 mm² - cable stiffness: solid fara terminale de cablu
cuplu de strangere Circuit de alimentare 2,5 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm Circuit de alimentare 2,5 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2 Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2 Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2 Circuit de alimentare 2,5 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2
compozitie contact auxiliar 1 NO + 1 NC
tip contacte auxiliare Tip cuplare mecanică 1 NO + 1 NC conformitate cu SR EN 60947-5-1 tip contact în oglindă 1 NC conformitate cu IEC 60947-4-1
afisare frecventa circuit 25...400 Hz
tensiunea minima de comutare 17 V for circuit de semnalizare
curentul minim de comutare 5 mA for circuit de semnalizare
rezistenta de izolatie > 10 MΩ for circuit de semnalizare
timpul de nesuprapunere 1,5 ms la întreruperea alimentării între contactele NO şi NC 1,5 ms la energizare între contactele NO şi NC
suport de montare Sina Placa
Mediu
standarde EN/IEC 60947-1 IEC 60947-4-1 SR EN 60947-5-1 SR EN 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 IEC 60335-1
certificari produs UL CSA CCC EAC KC LROS (Lloyds register of shipping) DNV-GL RINA BV UKCA
grad de protectie IP IP20 parte frontala conformitate cu SR EN 60529
tratament protector TH conformitate cu IEC 60068-2-30
încercare climatică Conformitate cu IACS E10 exposure to damp heat conformitate cu IEC 60947-1 Annex Q category D exposure to damp heat
temperatura permisa a aerului in jurul aparatului -40…60 °C 60…70 °C cu declasare
altitudinea de functionare 0...3000 m
rezistenta la foc 850 °C conformitate cu IEC 60695-2-1
Intarziere flacara V1 conformitate cu UL 94
rezistenta mecanica Vibraţii contactor deschis (2 Gn, 5...300 Hz) Vibraţii contactor închis (4 Gn, 5...300 Hz) Şocuri contactor închis (15 Gn pentru 11 ms) Şocuri contactor deschis (8 Gn for 11 ms)
inaltime 85 mm
latime 45 mm
adancime 92 mm
greutate neta 0,37 kg
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare PCE
Numar unitati in prima forma de impachetare 1
Inaltime prima forma de impachetare 5,0 cm
Latime prima forma de impachetare 9,5 cm
Lungime prima forma de impachetare 11,5 cm
Greutate prima forma de impachetare 411,0 g
Unitate de masura pentru a doua forma de impachetare S02
Numar unitati in a doua forma de impachetare 20
Inaltime a doua forma de impachetare 15,0 cm
Latime a doua forma de impachetare 30,0 cm
Lungime a doua forma de impachetare 40,0 cm
Greutate a doua forma de impachetare 8,469 kg
Unitate de masura pentru a treia forma de impachetare P06
Numar unitati in a treia forma de impachetare 320
Inaltime a treia forma de impachetare 75,0 cm
Latime a treia forma de impachetare 80,0 cm
Lungime a treia forma de impachetare 60,0 cm
Greutate a treia forma de impachetare 143,504 kg
Weight
DimensionsN/AN/AN/AN/AN/AN/A
Additional information
